Esnek Baskılı Devre Anteni (FPC)

FPC Anteni nedir?

Bir FPC anteni veya Esnek Baskılı Devre Anteni (FPC), alt tabaka olarak esnek PI ve PET filmleri kullanır ve anten devreleri oluşturmak için gravür ve baskı yoluyla üretilir. Hafif, ince, esnek ve bükülebilir özelliklere sahip olduğundan kavisli yüzeylere uyum sağlar. Kalınlığı 0,03 ila 0,2 mm arasında değişir ve ağırlığı 1 gramdan azdır. Anten, kablosuz sinyalleri iletebilir ve alabilir ve 2,4 GHz, 5 GHz ve 5,8 GHz frekans bantlarını kapsayan WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT ve LoRa gibi protokollerle uyumludur. Qianmu Communications, uzun yıllara dayanan derin endüstri deneyimine sahip profesyonel bir FPC anten üreticisidir. Üç adet yankısız mikrodalga odasıyla donatıldık ve ondan fazla özel Ar-Ge personelimiz var, bu da anten çözümü tasarımından seri üretime kadar tek elden hizmet sunmamıza olanak sağlıyor.

Anahtar satış noktası

Ultra ince ve esnek, uzayda özgür.

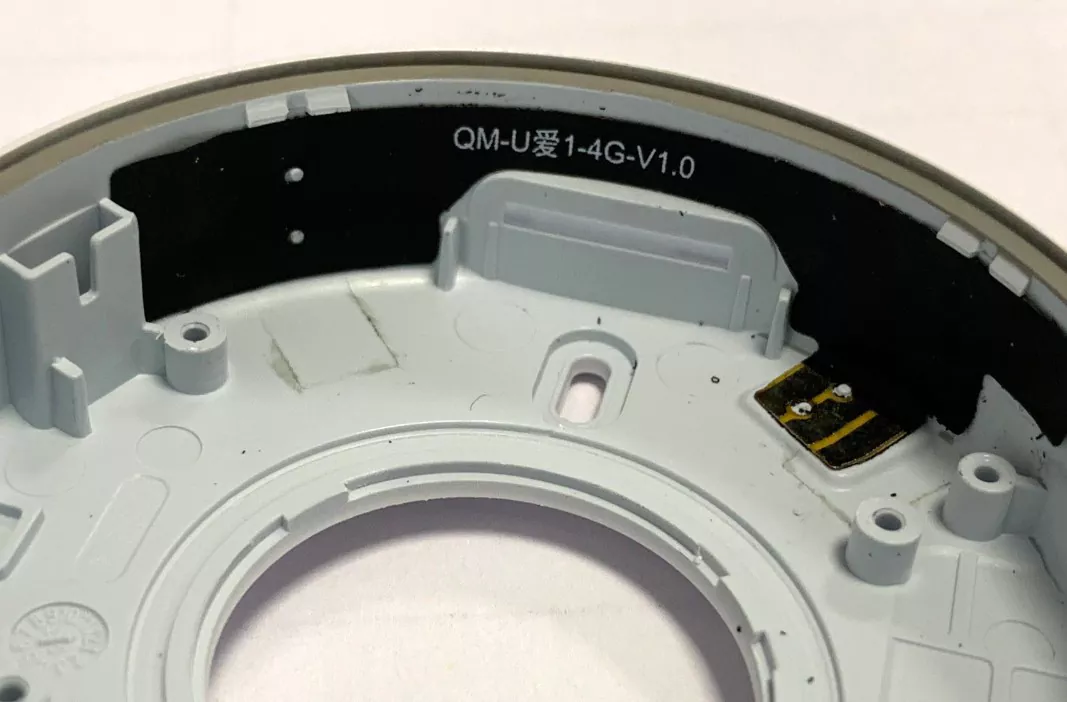

Esnek Baskılı Devre Anteni (FPC) yalnızca 0,03–0,2 mm kalınlığa sahiptir ve isteğe göre bükülebilir veya katlanabilir. Cihazın içindeki boşluğun iç duvarı boyunca 90° bükülebilir ve çeşitli karmaşık yapısal tasarımlara mükemmel şekilde uyum sağlar. Cihazın kasası ister düz ister kavisli olsun, FPC anteni yüzeyine kolayca uyum sağlayabilir.

Çok bantlı geniş bant kapsama alanı

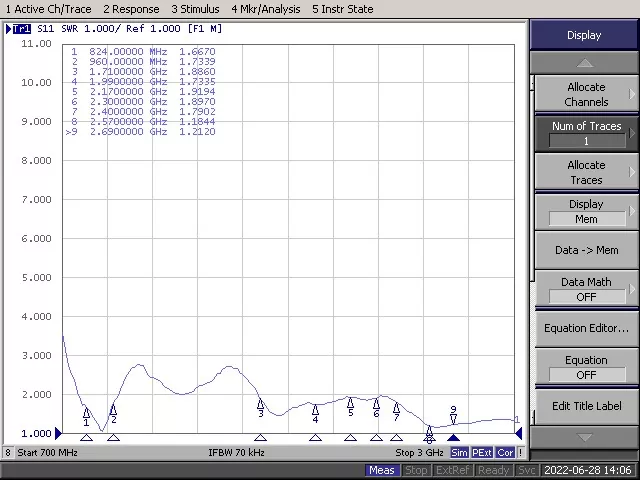

4G/5G, tam bant WiFi, Bluetooth, GPS/GNSS, LoRa ve NFC dahil çoklu iletişim protokollerini destekler. Tek çipli bir FPC anteni, 700 MHz ila 2700 MHz arasındaki frekans bantlarını veya hatta daha genişlerini kapsayabilir. Çok modlu ve çok frekanslı cihazların iletişim ihtiyaçlarını karşılamak için.

Hafif tasarım

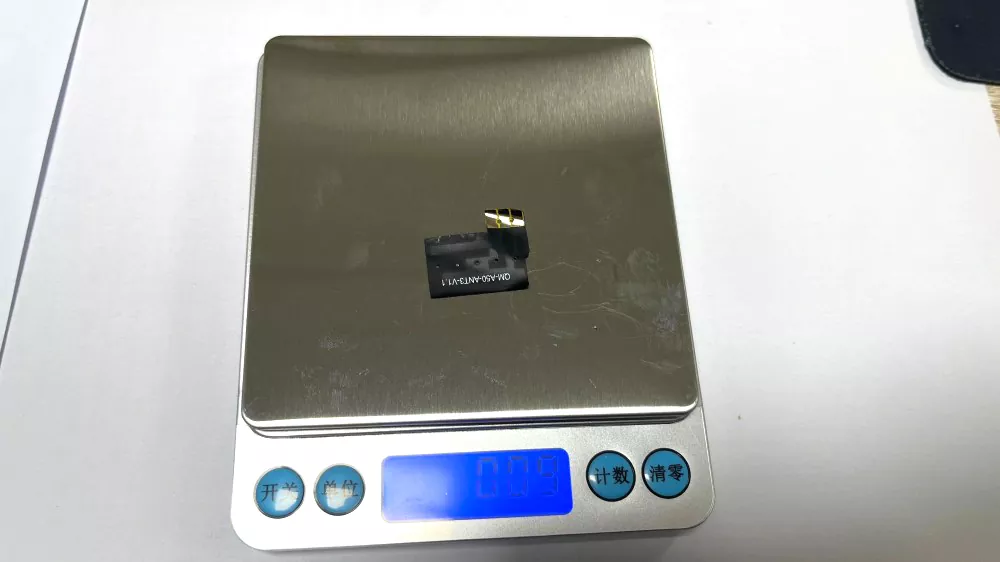

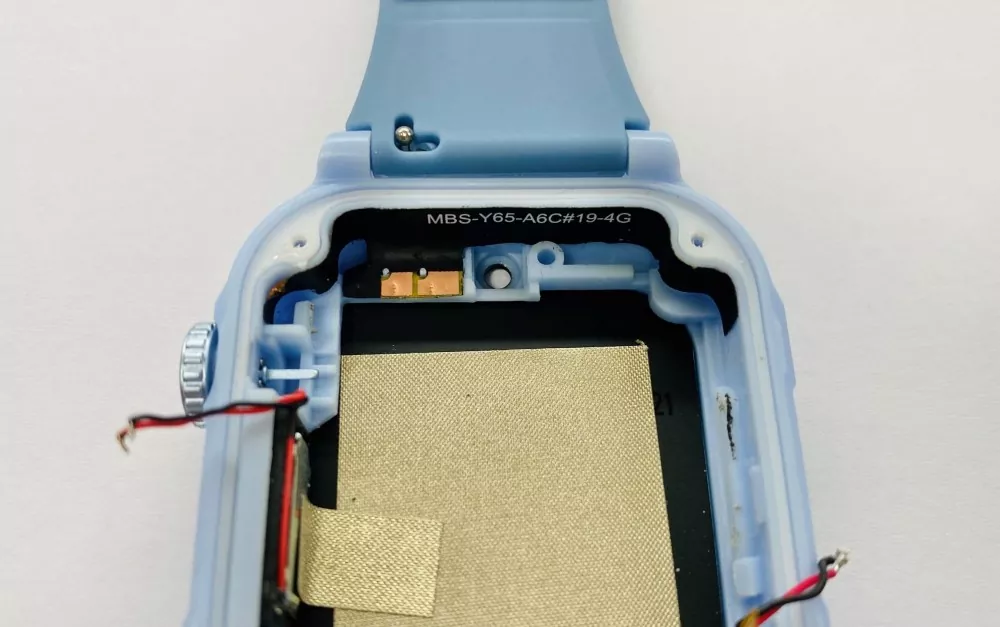

FPC anteninin ağırlığı 1 gramdan azdır. Geleneksel metal antenlere göre %50'den daha hafiftir. Giyilebilir cihazlar ve drone gibi ağırlığa duyarlı ürünler için FPC antenleri en iyi seçimdir.

Kutudan çıktığı anda kullanıma hazırdır, montajı kolaydır.

2 dakika içinde hızlı soyma ve yapıştırma montajı için standart 3M 300LSE yapışkan desteğe sahiptir. IPEX, U.FL, MHF4 ve diğer konnektör seçenekleriyle mevcuttur.

Anten Kurulumu İçin Önemli Notlar

1. Metal Yüzeylerden Uzak Tutun

Empedans uyumunu etkileyebileceği, radyasyon düzenini değiştirebileceği ve genel anten verimliliğini azaltabileceği için anteni doğrudan metal yüzeylerin üzerine veya yakınına kurmayın.

2. Aşırı Bükülmekten Kaçının

Aşırı deformasyon iç iletkene zarar verebileceğinden ve RF performansını olumsuz etkileyebileceğinden kurulum sırasında anteni aşırı bükmeyin veya katlamayın.

3. Güvenli Kurulum Sağlayın

Radyasyon performansını ve sinyal stabilitesini etkileyebilecek deformasyonu önlemek için kurulum sırasında anteni sağlam ve eşit bir şekilde sabitleyin.

4. Antenin Etrafında Yeterli Açıklığı Koruyun

Antenin üstünde ve her iki yanında en az 5 mm açıklık bırakın. Optimum performans sağlamak için antenin yakınına metal bileşenler, yüksek hızlı sinyal izleri veya geniş bakır alanlar yerleştirmekten kaçının.

5. Montaj Sırasında Dikkatli Tutun

Anten esnek bir yapıya sahip olmasına rağmen FPC malzemesinin mekanik gücü sınırlıdır. Kurulum ve montaj sırasında aşırı çekme, bükme veya darbelerden kaçının.

6. Kuru Bir Ortamda Saklayın

Anteni yüksek sıcaklıktaki veya yüksek nemli ortamlarda saklamaktan kaçının. İstikrarlı elektrik performansını ve uzun vadeli güvenilirliği korumak için ürünü kuru tutun.

Kalite Kontrol ve Test

Qianmu Communications, ham madde denetimi, üretim izleme ve bitmiş ürün testini kapsayan tüm üretim süreci boyunca sıkı bir kalite yönetimi uygulamaktadır.

Gelen Malzeme Kontrolü

FPC alt tabakaları, bakır folyolar, yapıştırıcılar ve konektörler de dahil olmak üzere gelen tüm malzemeler, güvenilirlik ve tutarlılığı sağlamak için sıkı kalite denetiminden geçirilir.

AOI Optik Muayene

Otomatik Optik İnceleme (AOI), üretim hatalarını önlemek amacıyla anten devresi yönlendirme doğruluğunu, lehim bağlantı kalitesini ve ürün görünümünü doğrulamak için kullanılır.

RF Performans Testi

Gerilim duran dalga oranı (VSWR), kazanç ve radyasyon modeli dahil önemli RF parametreleri, anten performansının gereksinimleri karşıladığından emin olmak için profesyonel bir karanlık oda ortamında test edilir.

Çevresel Güvenilirlik Testi

Antenler, yüksek ve düşük sıcaklık döngü testleri, nem testleri, bükülme ömrü testleri ve diğer çevresel değerlendirmeler dahil olmak üzere çeşitli güvenilirlik testlerine tabi tutulur.

Toplu Tutarlılık Yönetimi

Sıkı üretim kontrolü, her ürün partisinde tutarlı performans ve istikrarlı kalite sağlar.

Profesyonel Anten Üretim Deneyimi

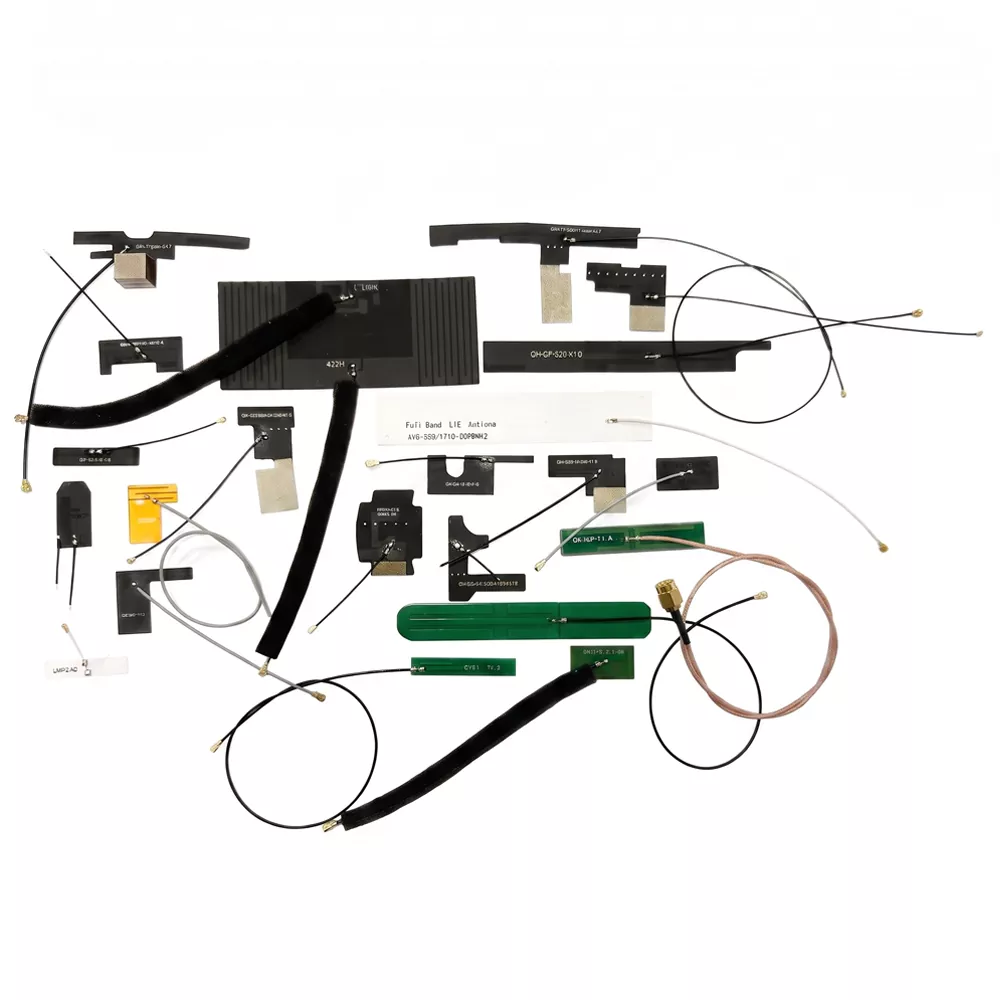

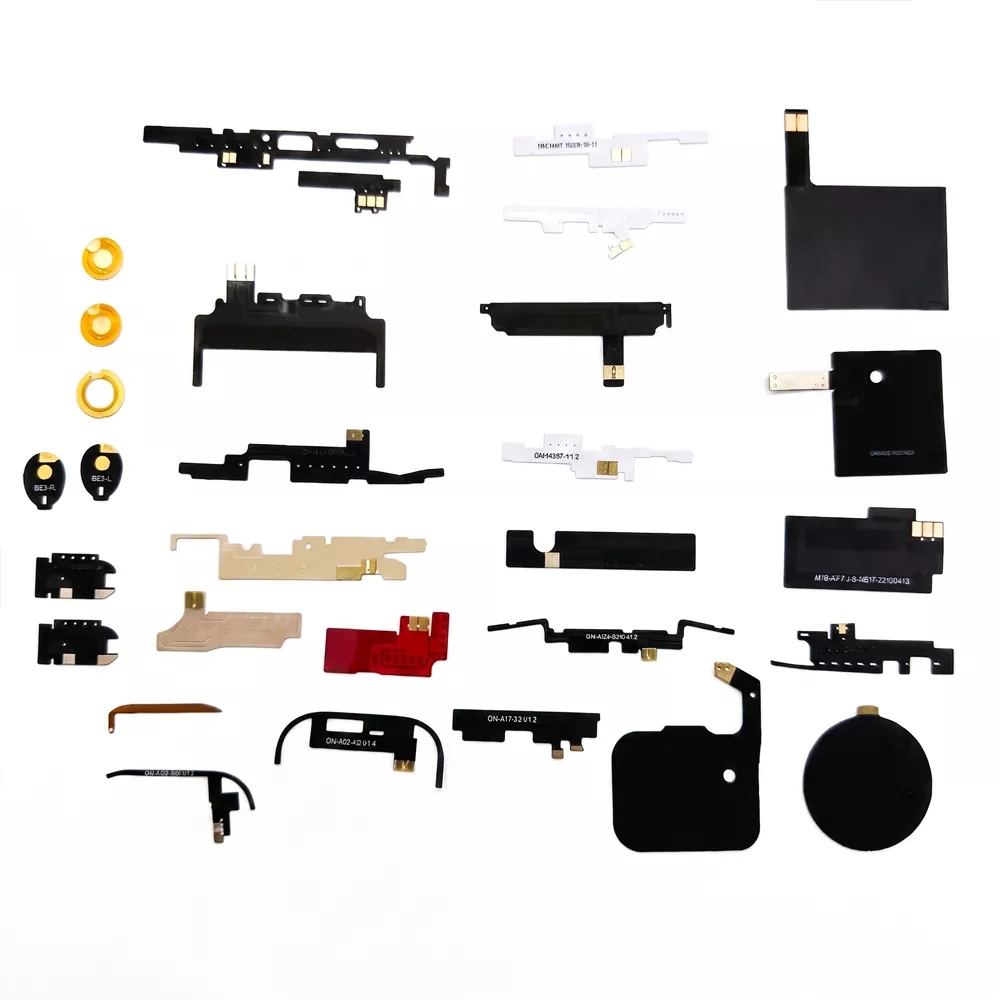

Yirmi yılı aşkın bir süredir Qianmu Communications, kablosuz iletişim terminal antenlerinin Ar-Ge'sine, üretimine ve satışına odaklanarak terminal anten endüstrisine adanmıştır. Ürünlerimiz akıllı telefonlar, tabletler, mobil ödeme sistemleri, drone'lar, kablosuz şarj cihazları, otomobiller, baz istasyonları ve giyilebilir cihazlar dahil olmak üzere mobil iletişim cihazlarında yaygın olarak kullanılmaktadır.

FPC Anteni Nasıl Seçilir

1. Çalışma frekansını onaylayın

Cihazınızın ihtiyaç duyduğu 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa veya NFC gibi kablosuz teknolojileri tanımlayın. Gerekli tüm frekans bantlarını destekleyen bir anten seçin.

2. Mevcut kurulum alanını değerlendirin

Uzunluk, genişlik ve kurulum konumu dahil olmak üzere cihazın içindeki kullanılabilir alanı ölçün. Esnek yapıları ve özelleştirilebilir boyutları sayesinde FPC antenleri, kompakt veya düzensiz şekilli muhafazalar için çok uygundur.

3. RF konnektör tipini doğrulayın

PCB üzerinde kullanılan IPEX, U.FL veya MHF4 gibi RF konektörünü kontrol edin. Güvenilir RF performansı sağlamak için anten konektörünün modül arayüzüyle eşleşmesi gerekir.

4. Önemli RF parametrelerini gözden geçirin

· Kazanç: Uygulama ve kurulum ortamına göre uygun bir kazanç seçin.

· VSWR: İyi empedans eşleşmesi için genellikle 2,0'ın altındaki bir değer önerilir.

· Verimlilik: Daha yüksek verimlilik, iletim performansının ve alıcı hassasiyetinin artmasına yardımcı olur.

· Empedans: Standart RF empedansı 50Ω'dur ve RF modülüyle eşleşmelidir.

5. Özelleştirme seçeneklerini göz önünde bulundurun

Standart ürünler tasarım gereksinimlerinizi karşılamıyorsa anten boyutları, kablo uzunluğu, konektör türü ve RF ayarı dahil olmak üzere özelleştirme hizmetleri sağlayan bir FPC anten üreticisini seçin.

6. Tedarikçinin yeteneklerini değerlendirin

Tutarlı ürün kalitesi ve uzun vadeli tedarik sağlamak için yerleşik bir kalite yönetim sistemine, RF mühendisliği uzmanlığına ve güvenilir üretim yeteneklerine sahip bir FPC anten tedarikçisi seçin.

SSS

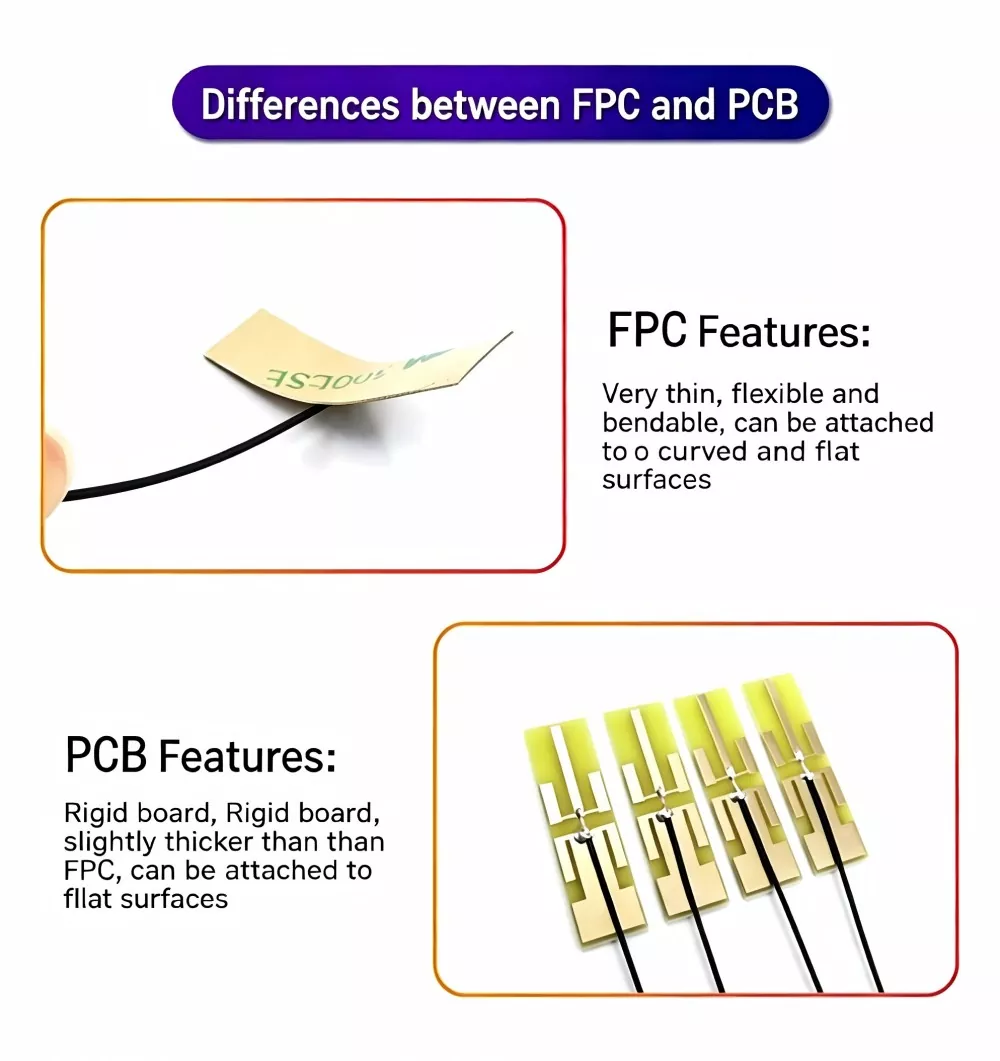

S1: FPC anteni ile PCB anteni arasında nasıl seçim yaparsınız?

C: FPC esnek ve bükülebilir; kavisli, dar alanlara sığdırmak için idealdir; hafif, ince cihazlar için tercih edilir. Sert PCB, yalnızca düz yüzeyler için uygundur; bütçeniz sınırlıysa ve yeterli alanınız varsa bu seçeneği seçin.

S2: FPC anteni hangi frekans bantlarını destekliyor?

C: Qianmu Communication'ın FPC antenleri, 13,56 MHz NFC'den 6 GHz 5G'ye kadar olan frekansları kapsamakta ve 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa ve ZigBee gibi kablosuz teknolojileri desteklemektedir.

S3: FPC anteninin çalışma sıcaklığı nedir?

C: -45°C ile +85°C arası, endüstriyel kullanım standartlarını karşılar.

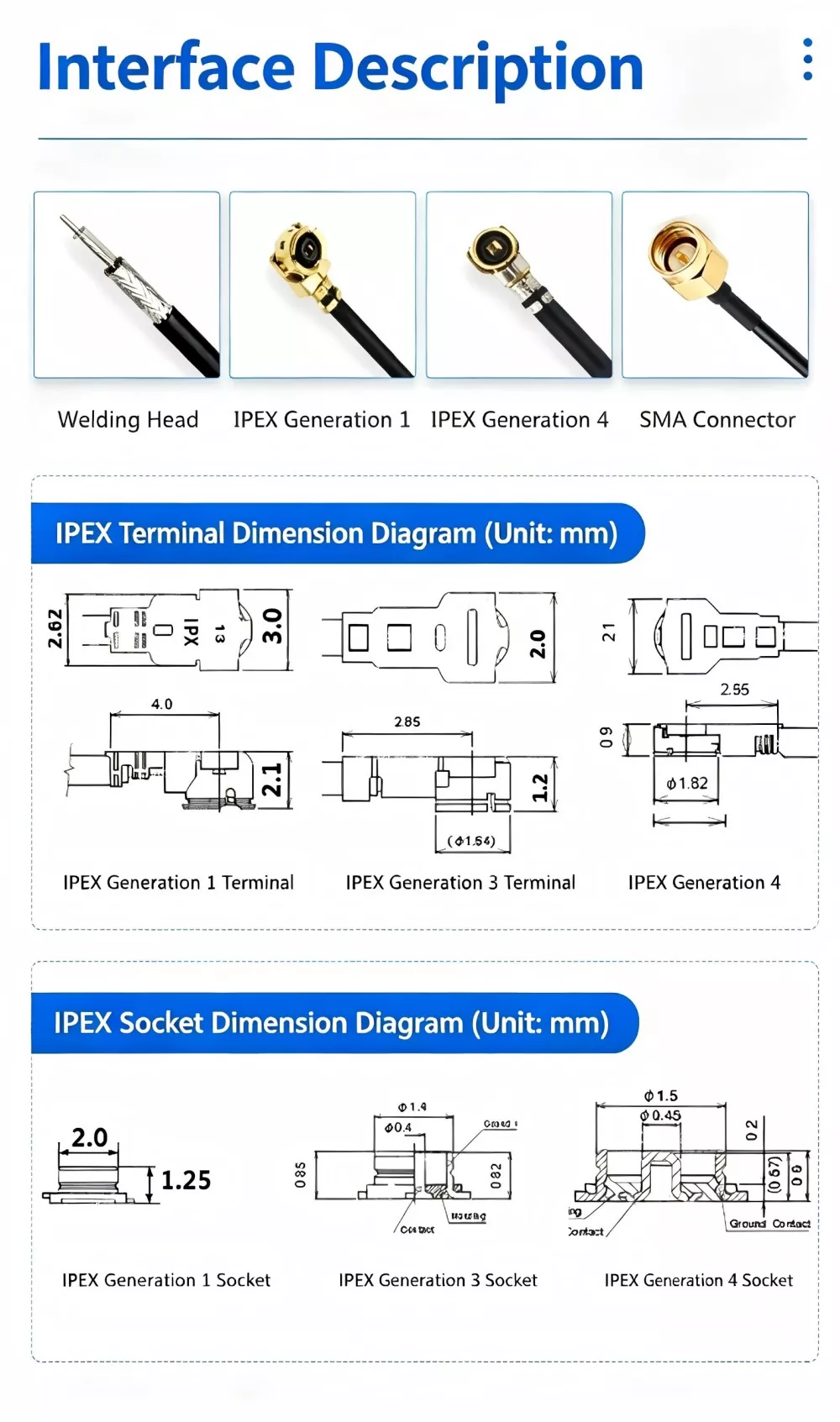

S4: IPEX, U.FL ve MHF4 konnektörleri arasındaki farklar nelerdir?

C: Hepsi U.FL > MHF4 boyutlarına sahip minyatür RF konektörleridir. MHF4 daha da küçüktür ve 5G uygulamalarında yaygın olarak kullanılır; anakartınızın arayüz özelliklerine göre konektörü seçmeniz yeterlidir.

S5: Küçük toplu özelleştirmeyi destekliyor mu?

C: Destek sunuyoruz ve şema tasarımı ve prototiplemeden küçük ve büyük ölçekli üretime kadar tüm sipariş sürecini gerçekleştirebiliyoruz.
