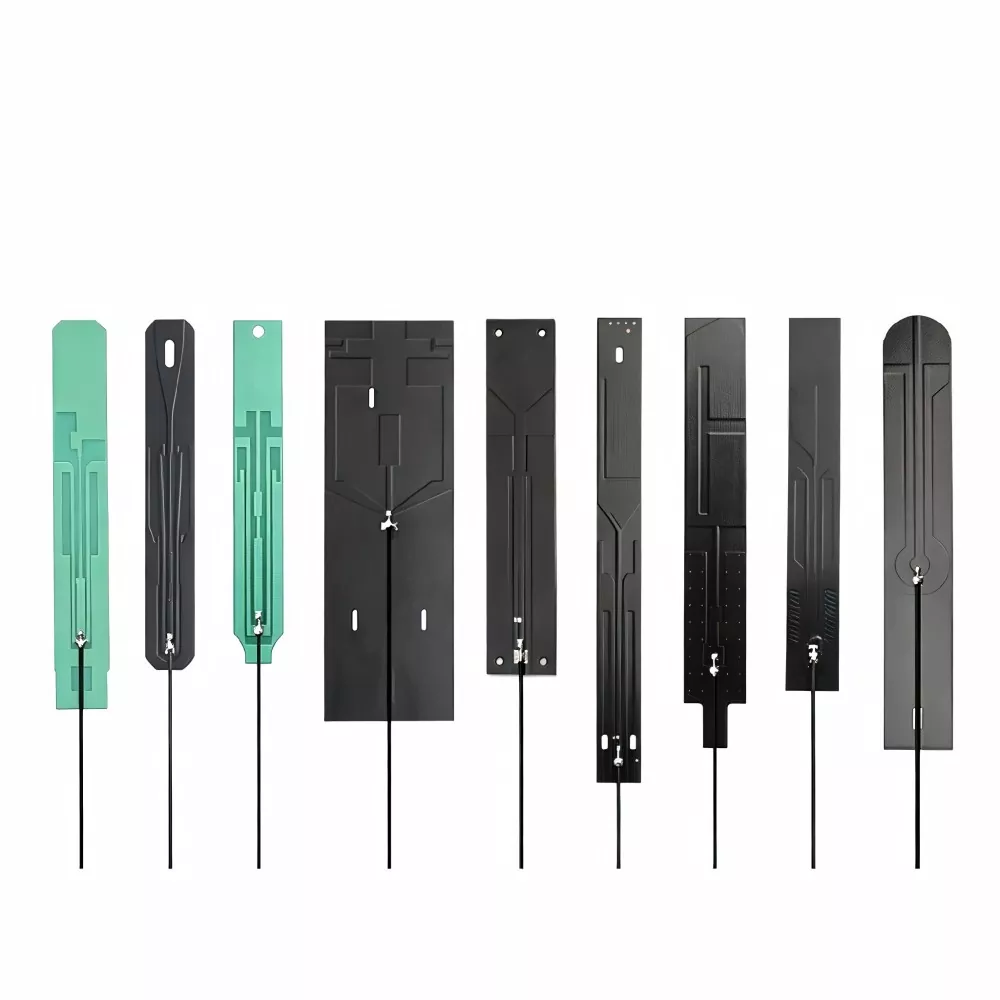

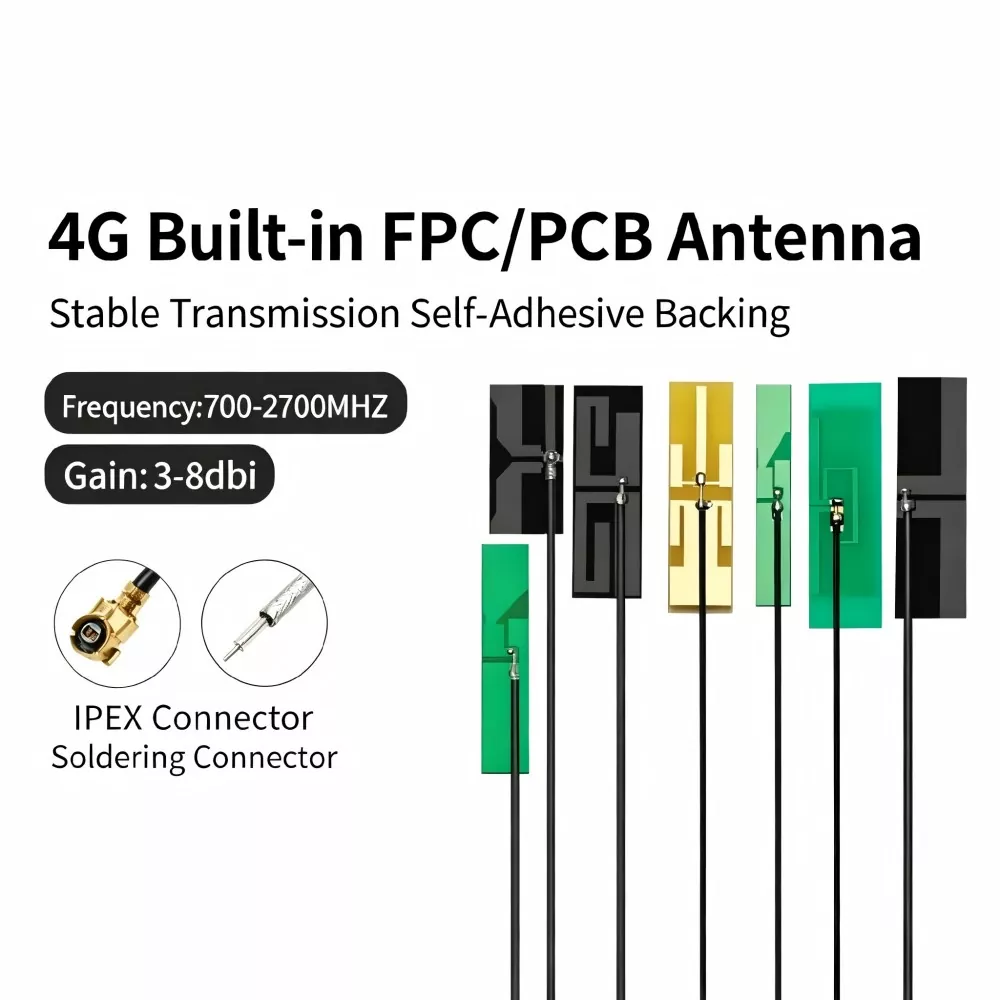

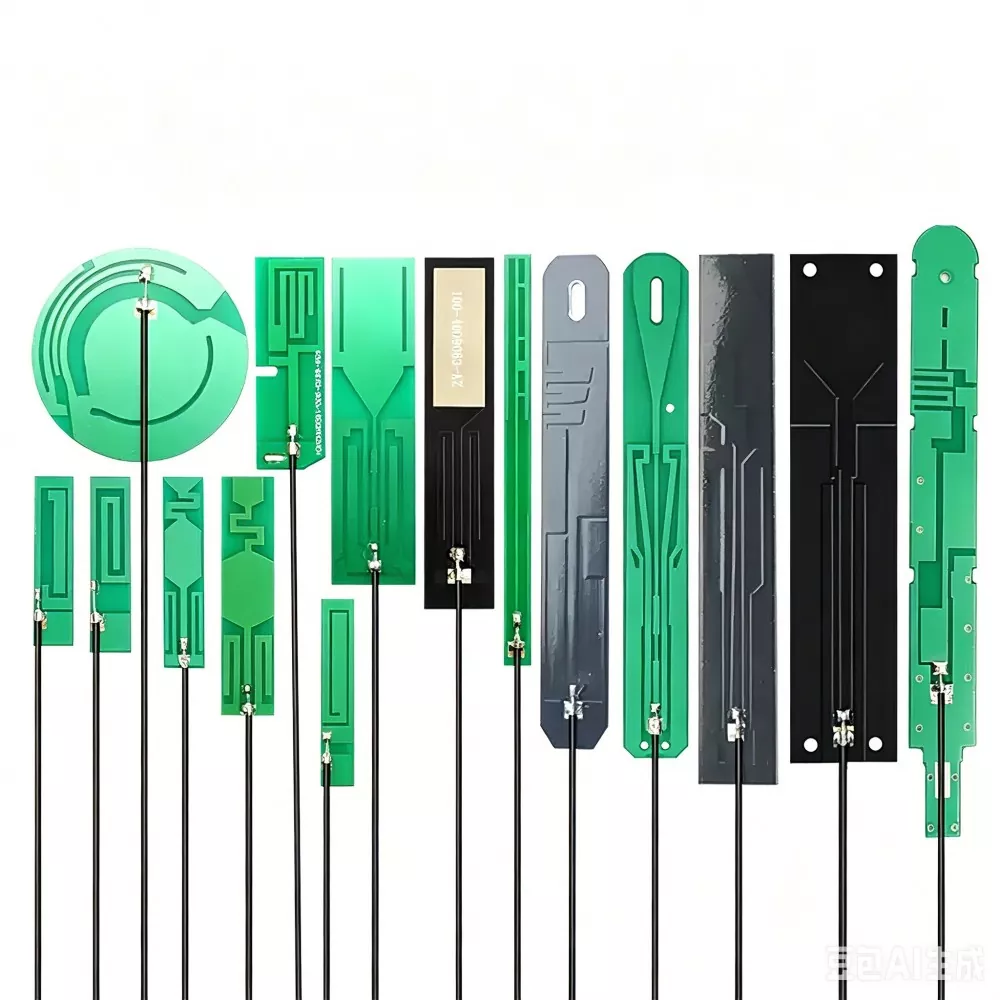

Sert PCB Anteni
Shenzhen Qianmu Communication Technology Co., Ltd., toplu siparişler ve özel projeler için orijinal kaynak çözümleri sağlayan güvenilir bir Çin sert PCB anten tedarikçisi ve üreticisidir. Profesyonel OEM/ODM desteğiyle desteklenen, 2.4G, 5.8G, WiFi, Bluetooth, LTE ve LoRa uygulamalarına yönelik standart ve özelleştirilmiş yerleşik antenler konusunda uzmanız.
Sert PCB anteni, profesyonel PCB devre kartı gravür, baskı ve yüzeye montaj teknolojisi kullanılarak üretilen minyatür, yerleşik bir kablosuz alıcı-verici antenidir. Günümüzün kablosuz iletişim alanında ana akım yerleşik anten çözümü olarak, harici antenlerin yedekli yapısını ortadan kaldırır ve hafif tasarım, minyatürleştirme ve yüksek uyarlanabilirlik gibi önemli avantajlar sunar. Küçük ölçekli, entegre ve son derece gelişmiş akıllı donanım cihazları için ideal bir seçimdir ve IoT, tüketici elektroniği ve endüstriyel kablosuz uygulamalarda yaygın olarak kullanılır.
Cihaz Uyumluluk Aralığı
Mükemmel uyarlanabilirlik ve entegrasyon avantajlarıyla sert PCB anteni, çeşitli kompakt gömülü kablosuz cihazlarda yaygın olarak uygulanabilir. Tüketici elektroniği, akıllı ev sistemleri, endüstriyel IoT, araç içi iletişim ve güvenlik ekipmanlarındaki uygulamalar için uygundur. Tipik uyumlu cihazlar şunları içerir:
· Akıllı ev cihazları: Akıllı prizler, akıllı aydınlatma sistemleri, akıllı kapı kilitleri, robotlu süpürgeler, sıcaklık ve nem sensörleri, kapı/pencere sensörleri.
· IoT terminal cihazları: LoRa ağ geçitleri, NB-IoT modülleri, 4G/5G IoT modülleri, kablosuz veri toplayıcılar ve konumlandırma terminalleri.
· Bluetooth ve WiFi aygıtları: Kablosuz kulaklıklar, Bluetooth hoparlörler, WiFi modülleri, kablosuz ekran yansıtma aygıtları ve taşınabilir akıllı giyilebilir aygıtlar.
· Endüstriyel kontrol ekipmanları: Endüstriyel kablosuz sensörler, otomatik kontrol terminalleri, endüstriyel ağ geçitleri ve kablosuz izleme modülleri.
· Güvenlik ve araca monteli cihazlar: Araç içi kayıt cihazları, araç GPS takip cihazları, kablosuz güvenlik kameraları ve kablosuz erişim kontrol modülleri.
· Diğer kompakt kablosuz cihazlar: Mini uzaktan kumandalar, kablosuz termometreler, taşınabilir iletişim terminalleri ve diğer yerleşik kablosuz cihazlar.
Temel Üründe Öne Çıkanlar
Sert PCB anteni mükemmel uyumluluk, kompakt entegrasyon ve güvenilir kablosuz performans sunarak çok çeşitli yerleşik kablosuz cihazlar için uygun hale getirir. Akıllı ev sistemleri, endüstriyel IoT uygulamaları, tüketici elektroniği, araç iletişimi ve güvenlik ekipmanlarında yaygın olarak kullanılmaktadır.
Uygulanabilir ana ürünler şunları içerir:
· Akıllı ev cihazları: Akıllı prizler, akıllı aydınlatma sistemleri, akıllı kilitler, robot elektrik süpürgeleri, sıcaklık sensörleri ve kapı/pencere sensörleri.
· IoT terminalleri: LoRa ağ geçitleri, NB-IoT/4G/5G modülleri, kablosuz veri toplayıcılar ve konumlandırma terminalleri.
· Bluetooth ve WiFi cihazları: Kablosuz kulaklıklar, Bluetooth hoparlörler, WiFi modülleri, ekran yayınlama cihazları ve akıllı giyilebilir ürünler.
· Endüstriyel ekipman: Endüstriyel kablosuz sensörler, otomasyon terminalleri, endüstriyel ağ geçitleri ve kablosuz izleme modülleri.
· Araç ve güvenlik cihazları: Araç içi kameralar, araç takip cihazları, kablosuz kameralar ve kablosuz erişim kontrol modülleri.
· Diğer kablosuz cihazlar: Mini uzaktan kumandalar, kablosuz termometreler ve taşınabilir yerleşik iletişim cihazları.
Detaylı Teknik Özellikler
Fabrikamızın standart model sert PCB anteni, tüm parametreler için kapsamlı laboratuvar testlerinden ve doğrulamalardan geçmiş olup, doğru ve izlenebilir özellikler sağlanmıştır. Çeşitli sivil ve endüstriyel uygulamaların kablosuz iletişim gereksinimlerini karşılamak üzere tasarlanmıştır. Temel özellikler aşağıda listelenmiştir (özelleştirme ve değişiklikler mevcuttur):
|
Parametre öğesi |
Standart Teknik Parametreler |
|
Çalışma frekansı bandı |
2,4 GHz, 5,8 GHz, 433 MHz, 868 MHz, 915 MHz, LTE tam bant uyumluluğu (çoklu bant özelleştirme mevcuttur) |
|
Karakteristik empedans |
50Ω (Standart RF empedansı, ana modüllerle tam olarak eşleştirilmiştir) |
|
Anten kazancı |
2dBi-5dBi (talep üzerine özelleştirilebilir, yüksek kazanç isteğe bağlı) |
|
Duran Dalga Oranı VSWR |
≤1,5 (Endüstri lideri kalite standardı, son derece düşük sinyal kaybı) |
|
Çalışma gerilimi |
3.3V/5V Evrensel |
|
Çalışma sıcaklığı |
-40°C ~ +85°C (geniş sıcaklıkta çalışma, zorlu endüstriyel ortamlara uygun) |
|
Depolama sıcaklığı |
-50°C ~ +90°C |
|
Tahta malzemesi |
FR-4 Yüksek Hassasiyetli Alev Geciktirici Kart |
|
Boyut özellikleri |
Standart boyutlarda özelleştirilebilir; ultra ince, minyatür modeller mevcuttur. |
|
Arayüz yöntemi |
Yama, lehimleme, IPEX terminali (isteğe bağlı) |
Emsallerine Göre Ürün Rekabet Avantajları
Şu anda piyasadaki sıradan düşük kaliteli ürünler genellikle hatalı empedans, önemli sinyal zayıflaması, tutarsız parti parametreleri ve zayıf yüksek sıcaklık direnci gibi sorunlara sahiptir. Profesyonel bir Çin sert PCB anten üreticisi olarak fabrikamız, proses teknolojisi, malzeme seçimi, test ve kişiselleştirme olmak üzere dört temel alanda kapsamlı iyileştirmeler gerçekleştirmiştir ve rakiplere göre önemli avantajlar sunmaktadır.
|
Karşılaştırma boyutu |
Standart Companion sert PCB anteni |
Bin Göz İletişimi sert PCB anteni |
|
Pano malzemesi seçimi |
Düşük kaliteli geri dönüştürülmüş levhalar deformasyona eğilimlidir ve yüksek sıcaklık direnci zayıftır. |
Yepyeni FR-4 alev geciktirici hassas levha, yüksek sıcaklık direnci, bükülme önleme ve mükemmel yalıtım özelliklerine sahiptir. |
|
Proses doğruluğu |
Yapay aşındırma, kaba izler, büyük empedans hatası. |
Hassas yönlendirme ve empedans toleransı ≤ ±1 Ω ile tam otomatik lazer gravür. |
|
Sinyal performansı |
Parazit önleme yeteneği zayıf; uzun mesafelerde ciddi sinyal zayıflaması. |
Profesyonel empedans eşleştirme ve ayarlama, düşük kayıp, yüksek parazit önleme ve daha uzun iletim mesafesi. |
|
Toplu kararlılık |
Partiden partiye önemli parametre değişiklikleriyle yapay olarak üretilmiştir. |
Tam otomatik seri üretim, %100 parametreli örnekleme denetimi ve son derece yüksek parti tutarlılığı. |
|
Özelleştirilmiş hizmet |
Yalnızca standart modeller desteklenir; özelleştirme uzun zaman alır ve maliyetlidir. |
Tam boyutlu özelleştirmeyi, ücretsiz şema tasarımını, hızlı prototip oluşturmayı ve kısa seri üretim döngüsünü destekler. |
|
Kalite kontrol denetimi |
Tam bir test süreci yok, yüksek hata oranı. |
Çok adımlı denetim süreci, gerçek hayattaki gibi bir ortamda gerçek dünya testleri, kusur oranı < %0,1. |
Kurulum ve Kullanım Kılavuzu
Karmaşık hata ayıklama gerektirmeden basit kurulum ve esnek uyumluluk. Farklı cihazların üretim gereksinimlerini karşılamak, sorunsuz ve verimli bir kurulum süreci sağlamak için üç standart kurulum yöntemi mevcuttur.
Yüzeye Montaj Kurulumu
Büyük ölçekli SMT üretim ekipmanı için uygun olan anten, bir al ve yerleştir makinesi kullanılarak doğrudan cihaz ana kartının belirlenen pozisyonuna yerleştirilebilir ve lehimlenebilir, bu da yüksek verimlilik ve tutarlılıkla otomatik montaja olanak tanır. Kurulum sırasında anteni piller, metal koruyucu kapaklar veya yüksek frekanslı çipler gibi parazit kaynaklarının yakınına yerleştirmekten kaçının. Sabit sinyal iletimini sağlamak için en az 3 mm'lik bir mesafe bırakın.
El Kaynaklı Kurulum
Küçük serili prototipler, test ve onarım uygulamaları için, anten pedlerini anakarttaki RF lehimleme noktalarıyla doğru şekilde hizalamak için manuel lehimleme kullanılabilir. Anten devresinde ısının zarar görmesini önlemek için düşük sıcaklıkta ve hızlı lehimleme yöntemlerini kullanın. Lehimlemeden sonra aşırı bükülme veya sıkışmayı önlemek için kabloları düzgün şekilde düzenleyin.
Terminal Alın Bağlantı Montajı
IPEX konnektörlü sert PCB anteni doğrudan cihazın anakartındaki RF soketine bağlanabilir. Lehimleme gerektirmeden tak ve çalıştır kurulumunu destekler, kolay montaj ve sökme olanağı sağlar, bu da onu prototip testleri ve küçük seri ekipman uygulamaları için ideal kılar.
|
Kurulum Notları: Tüm sert PCB anten Kurulumu, metal engelleri ve güç hatlarına yakınlığı önlemek için yeterli açıklığa izin vermelidir; aksi takdirde bu durum doğrudan sinyal zayıflamasına, hassasiyetin azalmasına ve cihazın iletişim performansının bozulmasına yol açacaktır. |
Ürün Seçimi İpuçları
Birçok müşteri anten satın alırken zorluklarla karşılaşabilir. Yanlış seçim, zayıf cihaz sinyallerine, uyumluluk sorunlarına ve proje gecikmelerine neden olabilir. Fabrikamız, uzun yıllara dayanan sektör deneyimine dayanarak müşterilerin doğru seçimler yapmasına ve potansiyel risklerden kaçınmasına yardımcı olmak için profesyonel satın alma yönergeleri geliştirmiştir.
İlgili Frekans Bandını Eşleştirin
Cihaz modülünün çalışma frekansına göre anten seçimine öncelik verilmelidir. 2,4G cihazlar için tek frekanslı 2,4G anteni seçin; çift bantlı cihazlar için 2,4G+5,8G çift bantlı anteni seçin. Yanlış frekans eşleşmesi sinyal kaybına veya kararsız iletimlere yol açabilir.
Ekipman Kurulum Alanını Onaylayın
Cihazın içindeki mevcut alana göre standart boyutlu veya özelleştirilmiş bir minyatür anten seçin. Bu, büyük boyutlu tasarımlardan veya uygun olmayan anten boyutlarından kaynaklanan yetersiz performanstan kaynaklanan kurulum sorunlarının önlenmesine yardımcı olur.
Çalışma Ortamını Göz önünde bulundurun
Genel sivil uygulamalar için standart modeller tavsiye edilir. Yüksek sıcaklıklara veya güçlü elektromanyetik girişime sahip endüstriyel ortamlar için, uzun süreli kararlı çalışmayı sağlamak üzere güçlendirilmiş sert PCB anten çözümünü seçin.
Parametre Doğruluğunu Doğrulayın
VSWR, empedans ve kazanç gibi temel parametrelere çok dikkat edin. Spesifikasyonları hatalı olan ürünlerden kaçının ve gerçek ölçüm raporları ve güvenilir test verileri sağlayabilen tedarikçilere öncelik verin.
Güvenilir Bir Kaynak Üreticisi Seçin
İstikrarlı seri üretim ve tutarlı ürün performansı sağlamak için özelleştirme yetenekleri, kalite doğrulama ve satış sonrası destek sağlayan saygın bir anten üreticisi seçin.
Neden Qianmu Communications'ı Seçmelisiniz?
Kablosuz iletişim endüstrisinde uzun yıllara dayanan deneyime sahip Qianmu Communications, dünya çapındaki müşterileri ile uzun vadeli ortaklıklar kurmuş bir Çin katı PCB anten üreticisidir. Dört temel gücümüzden (teknoloji, üretim kapasitesi, kalite ve hizmet) yararlanarak hem yerel hem de uluslararası müşterilerimiz için güvenilir bir tedarikçi haline geldik.
Güçlü Ar-Ge Yeteneğine Sahip Profesyonel Teknik Ekip
Anten empedans ayarı, frekans bandı optimizasyonu ve yapısal adaptasyon konusunda uzmanlaşmış deneyimli bir RF mühendislik ekibimiz var. Uzmanlarımız, farklı cihazlardaki sinyal zorluklarını hızlı bir şekilde çözebilir ve müşterilere ücretsiz anten çözümü optimizasyonu ve prototip hata ayıklama desteği sağlayabilir.
Kaynak Fabrikadan Rekabet Değeriyle Doğrudan Tedarik
Standartlaştırılmış üretim tesisleri ve otomasyon ekipmanlarıyla gereksiz aracı maliyetlerini ortadan kaldırıyor ve toplu siparişlerde önemli fiyat avantajları sağlıyoruz. Bu arada, müşterilerin satış sonrası maliyetlerini azaltmalarına yardımcı olmak için kusurlu ürün oranını sıkı bir şekilde kontrol ediyoruz.
Çeşitli Uygulamalar için Güçlü Özelleştirme Yetenekleri
Farklı frekans bantlarını, boyutları, yapıları ve performans gereksinimlerini kapsayan özelleştirilmiş anten çözümleri sunuyoruz. Hızlı prototip oluşturma ve verimli seri üretim yetenekleriyle niş cihazların ve özel çalışma ortamlarının ihtiyaçlarını karşılayabiliyoruz.
Sıkı Kalite Kontrolü ve Tam Ürün İzlenebilirliği
Her ürün partisi eksiksiz üretim kayıtları ve test verileriyle desteklenerek güvenilir izlenebilirlik sağlanır. Ürün istikrarımız ve tutarlılığımız genel endüstri standartlarını aşmaktadır.
Güvenilir Hizmet için Kapsamlı Satış Sonrası Destek
Sevkiyatlarda 7/24 teknik danışmanlık, muayene raporları ve yeterlilik belgeleri sağlıyoruz. Hızlı yanıt veren satış sonrası hizmetimiz, müşterilerimizin projeleri boyunca sürekli destek almasını sağlar.
SSS
S1: Özel boyutları ve frekans bantlarını destekleyebilir mi?
C: Kesinlikle. Profesyonel bir anten üreticisi olarak fabrikamız kapsamlı özelleştirme hizmetleri sunmaktadır. Cihazınızın yapısal tasarımına, montaj ölçülerine, gerekli frekans bantlarına ve kazanç özelliklerine göre size özel çözümler geliştirebiliriz. Ücretsiz çözüm önerileri ve numune üretimi mevcuttur.
S2: Kurulumdan sonra zayıf sinyalin nedeni nedir?
C: En yaygın nedenler arasında antenin metal bileşenlere, güç hatlarına veya çip girişim kaynaklarına çok yakın yerleştirilmesi veya anten çevresinde yetersiz açıklık bırakılması gibi yanlış kurulum yer alır. Ayrıca cihaz modülüyle uyumluluğun sağlanması için anten frekans bandı da kontrol edilmelidir. Fabrikamız, sinyal sorunlarının hızlı bir şekilde çözülmesine yardımcı olmak için profesyonel ayarlama rehberliği sağlar.
S3: Minimum sipariş miktarı nedir? Teslimat süresi nedir?
C: Standart ürünlerde minimum sipariş miktarı yoktur. Küçük partili özelleştirilmiş siparişler ve numuneler de mevcuttur. Standart siparişler aynı gün içinde teslim edilebilirken, büyük ölçekli seri üretim genellikle 7-10 iş günü sürer. Üretim programları müşteri sipariş önceliklerine göre ayarlanabilir.
S4: Hangisi daha iyi: sert PCB anteni mi yoksa geleneksel çubuk anten mi?
C: Kompakt gömülü cihazlar için, küçük boyutu, gizli kurulum kapasitesi, yüksek entegrasyonu ve güçlü uyarlanabilirliği nedeniyle sert PCB anteni genellikle tercih edilen seçimdir. Uzun mesafe iletim gerektiren dış mekan ekipmanları için geleneksel çubuk antenler daha uygun olabilir.
