Vücut Kamerası GPS Anteni

Vücut Kamerası GPS Anteni Nedir?

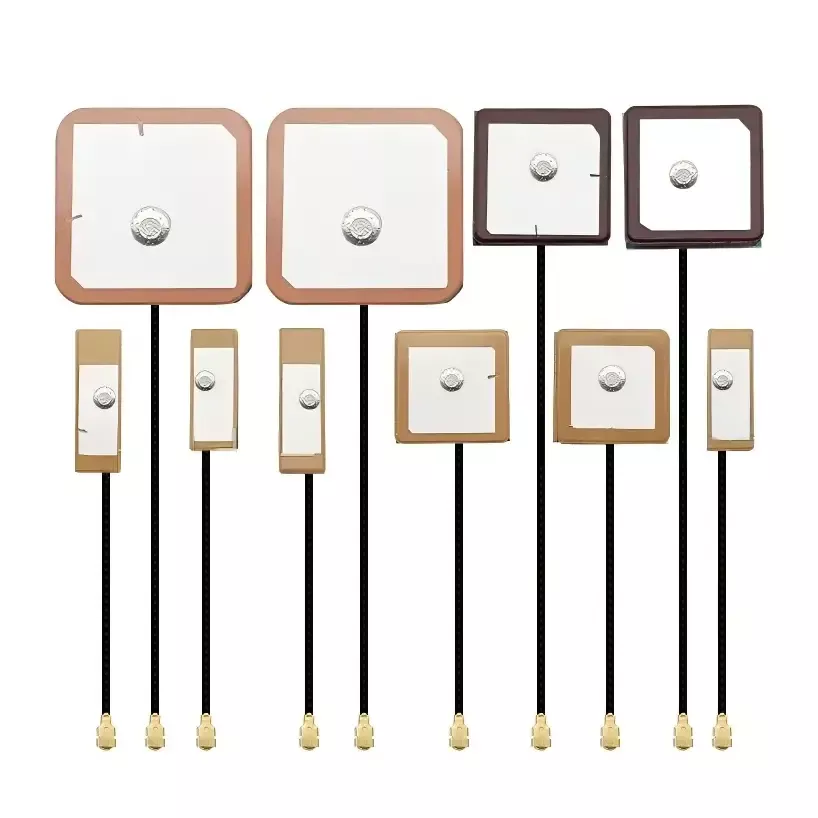

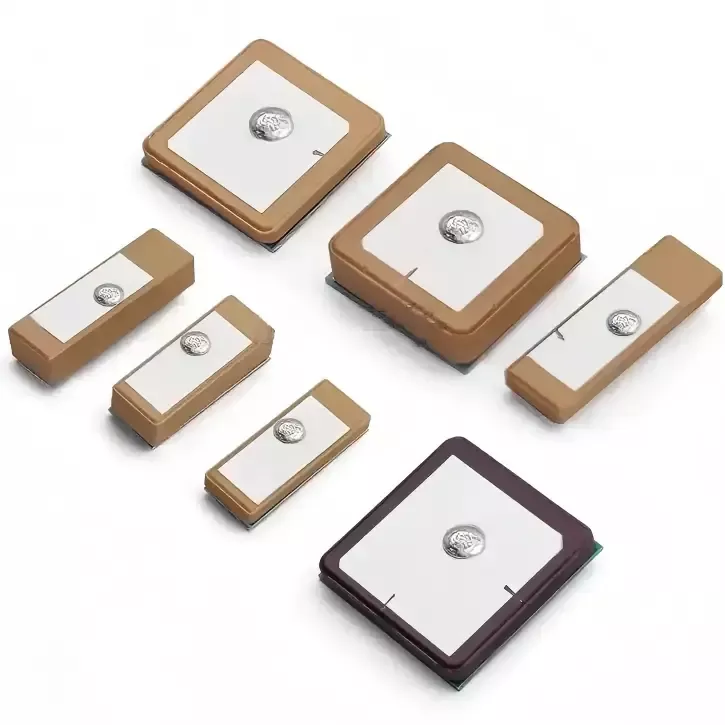

Body Cam GPS Anteni, tek askerli emniyet teşkilatı kanıt toplama terminalleri için özel olarak tasarlanmış endüstriyel sınıf bir GNSS seramik yama antenidir. GPS, BeiDou, GLONASS ve Galileo dahil olmak üzere birçok uydu sistemiyle uyumludur ve küresel uydu navigasyon sinyallerinin polarizasyon özelliklerine uyum sağlamak için sağ dairesel polarizasyon (RHCP) yapısına sahiptir.

Sağlam seramik anten tasarımıyla mükemmel yönlendirme ve güçlü çevresel uyumluluk sunar. Vücuda aşınmış engeller, ekipmandan metal koruma, kentsel bina tıkanıklığı veya yüksek hızlı mobil operasyonlar gibi zorlu koşullar altında bile istikrarlı konumlandırma verileri sağlar. Bu, görsel-işitsel kolluk kuvvetleri kayıtları için doğru ve izlenebilir coğrafi konum filigranları sağlayarak eksiksiz ve uyumlu bir kanıt zincirinin oluşturulmasına olanak tanır.

Çalışma Prensibi

Body Cam GPS Anteni, profesyonel uydu navigasyonu RF alım ilkelerine göre çalışır. Tüm iş akışı, hem laboratuvar yankısız oda testleri hem de gerçek dünya dış mekan saha testleri yoluyla doğrulandı ve net operasyonel mantık ve istikrarlı performans sağlandı. Öncelikle üç temel bileşenden oluşur:

1. Uydu Sinyali Toplama: Ürün, havadaki L1-bant uydu navigasyon sinyallerini verimli bir şekilde yakalayan yüksek dielektrikli seramik dielektrik çekirdek çipine sahiptir. Özel bir sağ dairesel polarizasyon tasarımıyla, cihazın dönmesi veya insan vücudunun engellenmesinden kaynaklanan sinyal zayıflamasını etkin bir şekilde azaltarak, yoğun binaların bulunduğu kentsel alanlarda veya çok yollu yansımaların yaygın olduğu dağlık ve uzak bölgelerde zayıf sinyal alımı ve başarısız uydu edinimi gibi yaygın sorunları çözer.

2. Sinyal Filtreleme ve Parazit Önleme: Anten, 4G/5G modülü, Wi-Fi modülü ve gövde kamerası içindeki pil güç kaynağı tarafından oluşturulan gürültü parazitini otomatik olarak filtreleyen entegre bir hassas empedans eşleştirme devresine sahiptir. Saf GNSS uydu sinyallerini izole ederek konumlandırma anormalliklerini, atlama noktalarını ve dahili RF karışmasının neden olduğu yörünge kesintilerini etkili bir şekilde ortadan kaldırır.

3. Veri ayrıştırma ve çıkışı: Filtrelenmiş ve optimize edilmiş kararlı uydu sinyali, cihazın ana kart konumlandırma çipine iletilir ve bu çip, gerçek zamanlı olarak hassas enlem ve boylam, hız, zaman ve yükseklik verilerini ayrıştırır. Bu bilgiler, kolluk kuvvetleri operasyonları sırasında kaydedilen video ve ses dosyaları için coğrafi konum filigranları olarak eş zamanlı olarak senkronize edilir ve uygulama yörüngelerinin tam takibine, izlenebilirliğine ve tekrarlanmasına olanak tanır.

Kurulum ve Kullanım Kılavuzu

1. Kurulum Yeri Seçimi

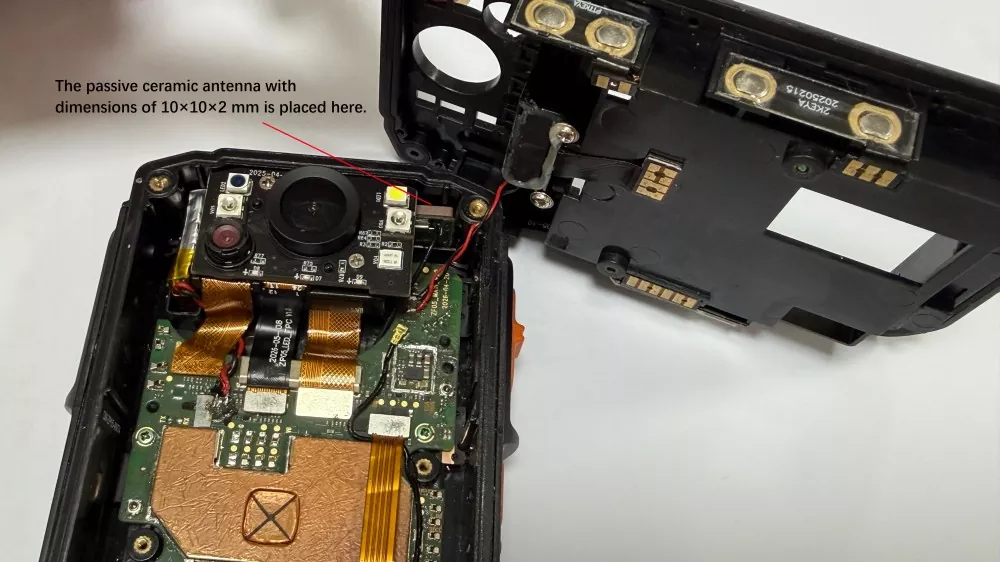

Seramik anten radyasyon çekirdeği alanı doğrudan kapatılmamalı veya metal mahfazalar, pil hücreleri veya metal braketler tarafından engellenmemelidir. Ortak kanal girişimini önlemek ve uydu sinyali alımının engellenmemesini sağlamak için, cihazın gövde kamerasının iç kısmının üzerinde metalik olmayan bir alana, 4G/5G ve Wi-Fi antenlerinden en az 15 mm'lik güvenli mesafeyi koruyarak kurulması önerilir.

2. Kaynak ve Sabitleme Özellikleri

Pim tipi seramik antenler için, soğuk lehimleme, eksik lehimleme veya kopmuş lehimleme olmadan lehim bağlantılarının dolu olduğundan emin olun. SMT yüzeye monte ürünlerde, PCB yüzeyinde düz ve güvenli hizalama elde etmek için fabrikanın montaj süreci standartlarını sıkı bir şekilde takip edin. Montaj sırasında, dahili mikro çatlakları önlemek ve daha sonra olası gizli sinyal arızalarını ortadan kaldırmak için seramik çipe aşırı güç uygulamaktan kaçının.

3. Parazit Önleyici Koruma Çalışması

Anten takıldıktan sonra, elektrik parazitini azaltmak için anteni güç modülünden ve anakartın yüksek güçlü alanından yalıtmak için yalıtım bandı kullanın. Anten kablolarını, uzun mesafelerde güç hatlarına paralel uzanmayacak şekilde yönlendirin, böylece sinyal dalgalanmalarını ve kaynakta dengesiz konumlandırmayı önleyin.

4. Makine Hata Ayıklama ve Doğrulama Standartlarını Tamamlayın

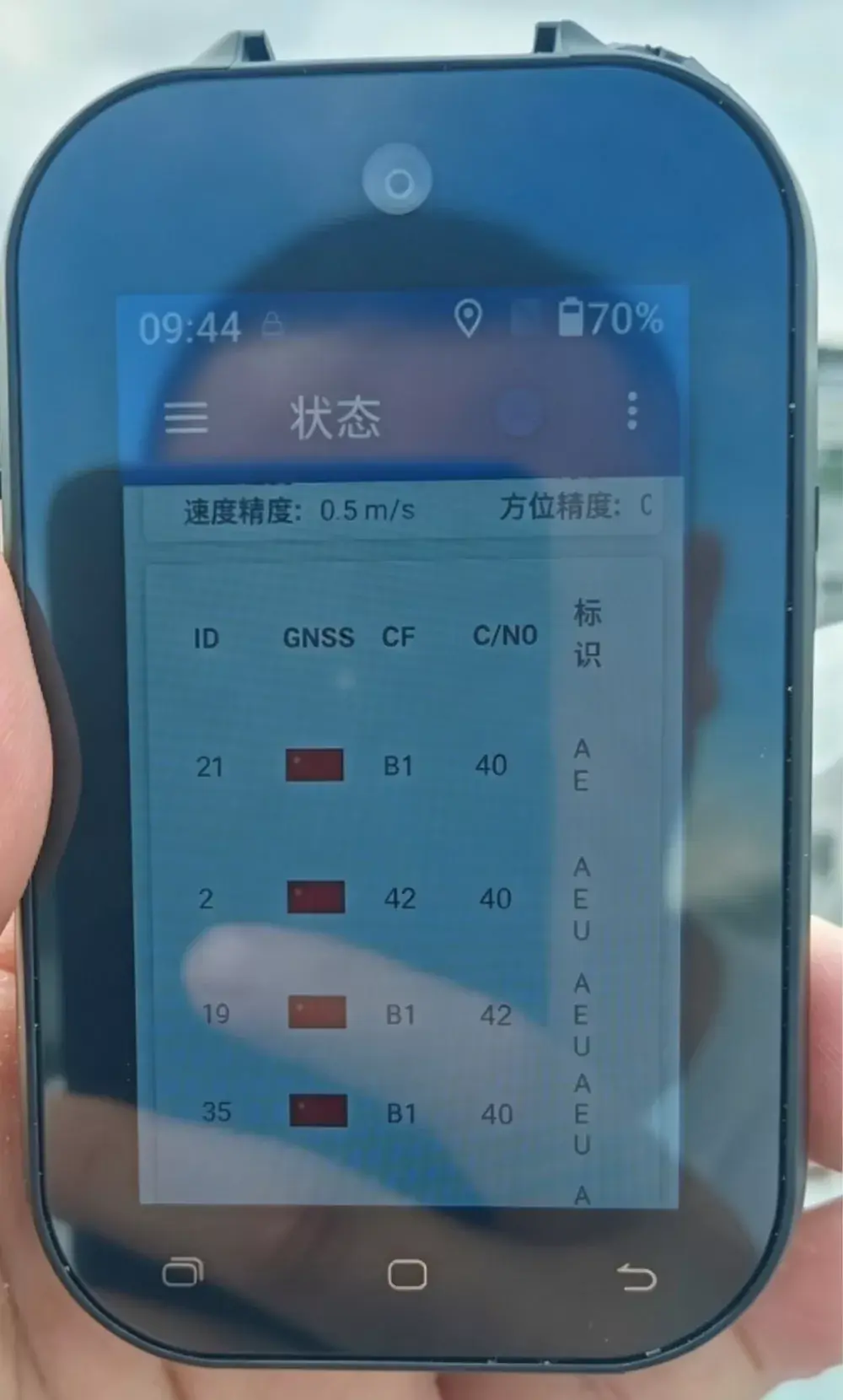

Cihaz montajı tamamlandıktan sonra, dış mekanda gerçek dünya yıldız toplama testi yapılmalıdır; kapalı alanda tek kart testi tek başına yeterli değildir. Doğrulanacak temel parametreler arasında soğuk ve sıcak başlatma sırasında elde edilen uydu sayısı, konumlandırma doğruluğu ve yörünge sürekliliği yer alır; anten performansının son montajdan sonra spesifikasyonları karşıladığından emin olunması ve toplu kalite sorunlarının önlenmesi.

Nitelikli GPS Anteni Nasıl Seçilir

Birçok satın alma ve ekipman geliştirme personeli RF uzmanlığından yoksundur ve bu da onları genellikle düşük fiyatlarla sivil sınıf antenler satın almaya yöneltmektedir. Bu, standartların altında ürün performansına, başarısız proje kabulüne ve büyük ölçekli satış sonrası başarısızlıklara neden olur. Uzun yıllara dayanan endüstri deneyimine dayanarak, endüstriyel uygulama ekipmanı için anten seçiminde dört temel kriteri özetledik:

1. Endüstriyel düzeyde özel malzemelere öncelik verin: Yaygın sivil seramik hammaddelerinin kullanımını kesin olarak ortadan kaldırın ve karmaşık çalışma koşullarına uygun, geniş sıcaklık toleransına ve anti-parazit özelliklerine sahip, zorlu dış ortamlarda uzun vadeli istikrarlı performans sağlayan endüstriyel sınıf seramik alt tabakalar seçilmelidir.

2. Gerçek test verilerine odaklanın, teorik parametreleri reddedin: Piyasadaki çoğu üretici, gerçek dünya test desteği olmadan yalnızca teorik spesifikasyonlar sağlar. Saygın orijinal üreticiler, karanlık oda test raporları, dış mekan saha test videoları ve yüksek-düşük sıcaklıkta eskitme testi verileri sunabilir; bunlar orijinal ve doğrulanabilir parametrelerdir.

3. Kolluk kuvvetleri için optimize edilmiş özel ürünler seçin: Standart navigasyon antenleri, kolluk kuvvetleri cihazlarında birden fazla antenin bir arada bulunması, metal koruma veya insan vücudunun engellenmesi için optimize edilmemiştir, bu da onları tek askerli cihaz çalıştırma koşulları için uygun hale getirmez. Dahili RF parazitinin temel sorununu çözmek için kolluk kuvvetleri terminalleri için özel olarak tasarlanmış özel tasarımlı antenlerin seçilmesi önemlidir.

4. Kaynak fabrikalarla doğrudan işbirliğine öncelik verin: Ar-Ge, numune modifikasyonu, seri üretim ve satış sonrası hizmet konularında entegre yeteneklere sahip Çinli üreticileri seçin. Bu, hızlı özelleştirme, istikrarlı tedarik, hızlı satış sonrası destek sağlar ve aracıların fiyat artışları ve teknik koordinasyondaki iletişim boşlukları gibi sorunları önler.

SSS

S1: Bu seramik anten, vücuda takılan tüm kamera markalarıyla uyumlu olabilir mi?

Piyasada bulunan 4G/5G vücuda takılan kolluk kuvvetleri kameralarının, patlamaya dayanıklı kanıt toplama terminallerinin ve dış mekan inceleme vücut kameralarının büyük çoğunluğuyla uyumlu olmasının yanı sıra, cihaz yapısına, arayüzlere ve boyutlara tam olarak uyarlanmış standart dışı özel yapılandırmaları da destekler.

S2: Seramik anten hangi açılardan FPC anteninden daha iyi performans gösterir?

Temel iyileştirmeler arasında daha hızlı uydu alımı, azaltılmış konumlandırma hatası, kesintisiz izleme ve aşırı soğuktan yüksek sıcağa kadar önemli ölçüde geliştirilmiş parazit önleme, titreşim önleme ve sıcaklık direnci performansı yer alıyor. Bu yükseltmeler, karmaşık dış mekan koşullarındaki konumlandırma hatalarını tamamen çözer ve ekipmanın satış sonrası servis oranlarını önemli ölçüde azaltır.

S3: Özelleştirmeyi, örneklemeyi ve küçük deneme siparişlerini destekliyor musunuz?

Destek! Doğrudan üretici olarak, müşteri çizimlerine ve performans gereksinimlerine göre tamamen özelleştirilebilen prototip oluşturma, küçük serili deneme siparişleri ve büyük ölçekli seri üretim hizmetleri sunuyoruz.

S4: Ürün yurtdışına ihracat için kullanılabilir mi? Gerekli tüm sertifikalar eksiksiz mi?

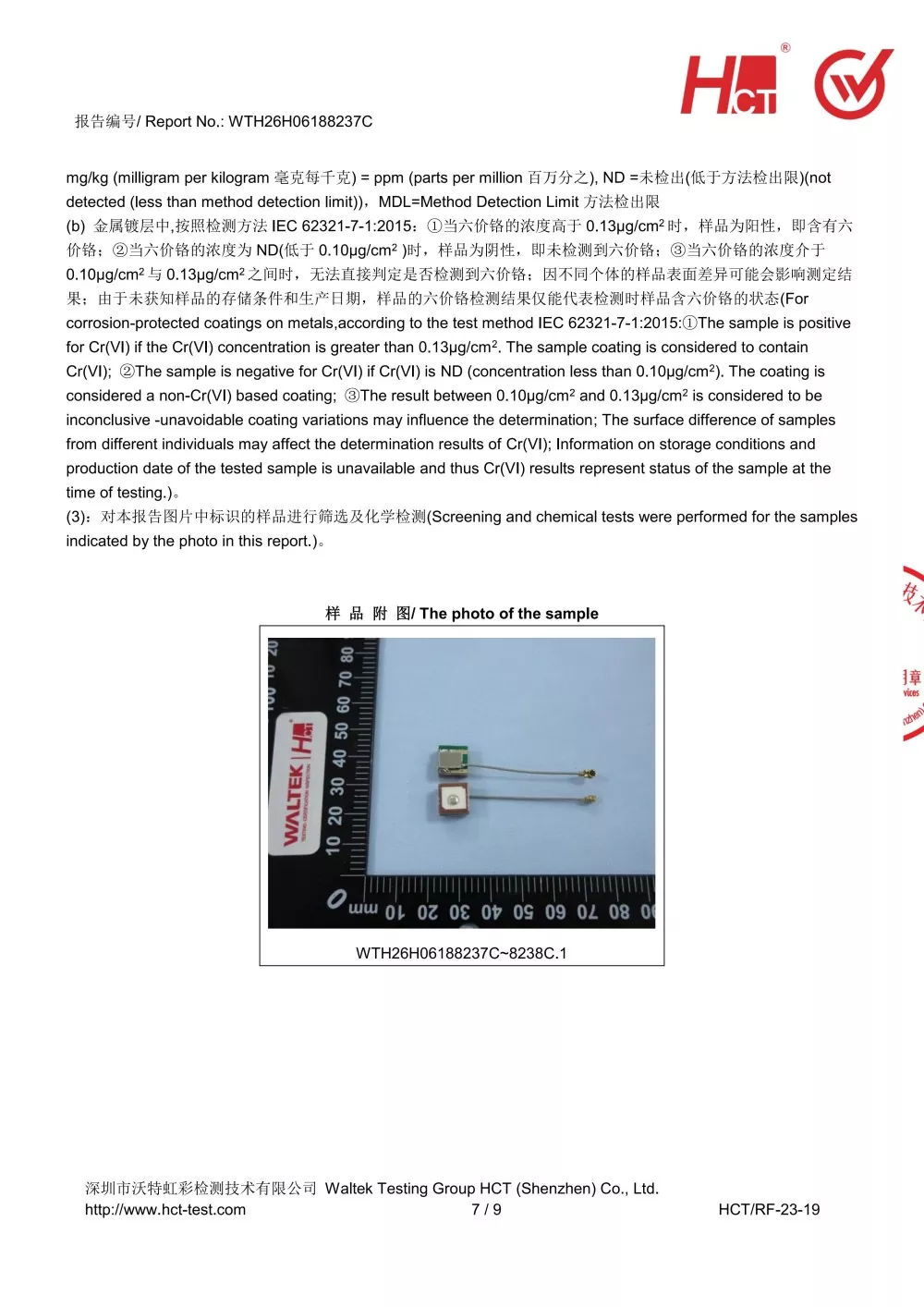

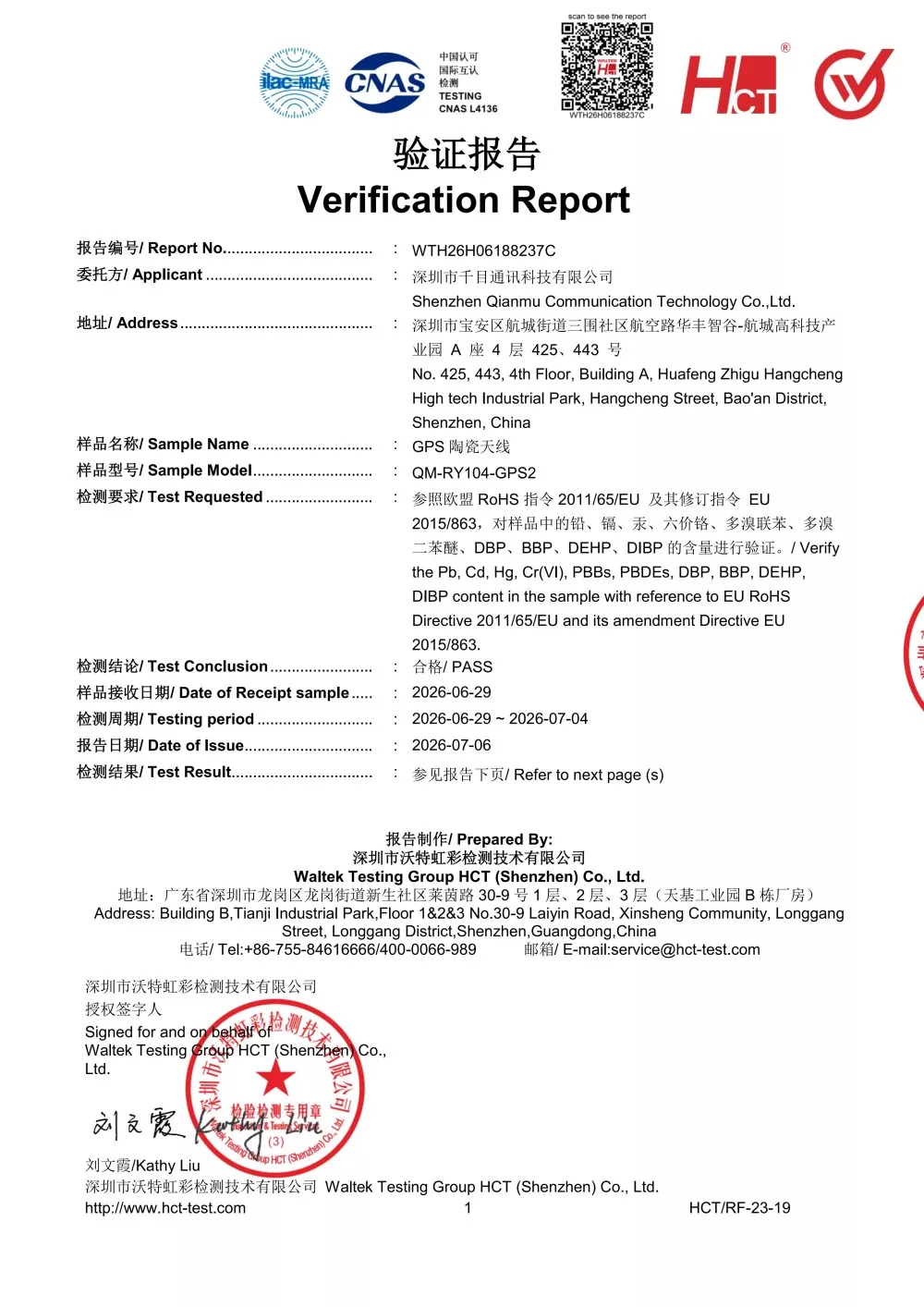

Tüm ürünler CE, FCC ve RoHS dahil olmak üzere tam ihracat sertifikalarıyla birlikte gelir; küresel standartları karşılar ve Avrupa, Amerika, Güneydoğu Asya, Orta Doğu ve diğer tüm bölgelere sorunsuz ihracat sağlar.

S5: Ürün performansı aşırı yüksek ve düşük sıcaklık koşullarında stabil midir?

Ürün, -40°C ile +75°C arasındaki ortamlarda minimum performans kaybıyla, zorlu yüksek-düşük sıcaklık döngüsü eskime testlerinden geçmiş, endüstriyel sınıf geniş sıcaklık tasarımına sahiptir ve bu da onu günün her saatinde dış mekan, madencilik, aşırı soğuk ve yüksek sıcaklık koşulları için tamamen uygun hale getirir.
