Vücutta Aşınmış Kamera 4G/5G Anten

Shenzhen Qianmu Communication Technology Co., Ltd., Vücutta Aşınmış Kamera 4G/5G Antenleri için yerli bir Ar-Ge ve üretim kaynağı fabrikasıdır.

4G LTE ve ana akım yerel ve uluslararası 5G Sub6G frekans bantlarıyla uyumlu, şirket içi bir FPC geniş bant Sub6G yerleşik anten geliştirdik. Anten, kompakt cihaz alanı, metal koruma, pil paraziti, insan vücudunun aşınmasından kaynaklanan sinyal kaybı ve zorlu saha çalışma koşulları gibi zorlukların üstesinden gelmek için özel performans optimizasyonundan geçirilmiştir.

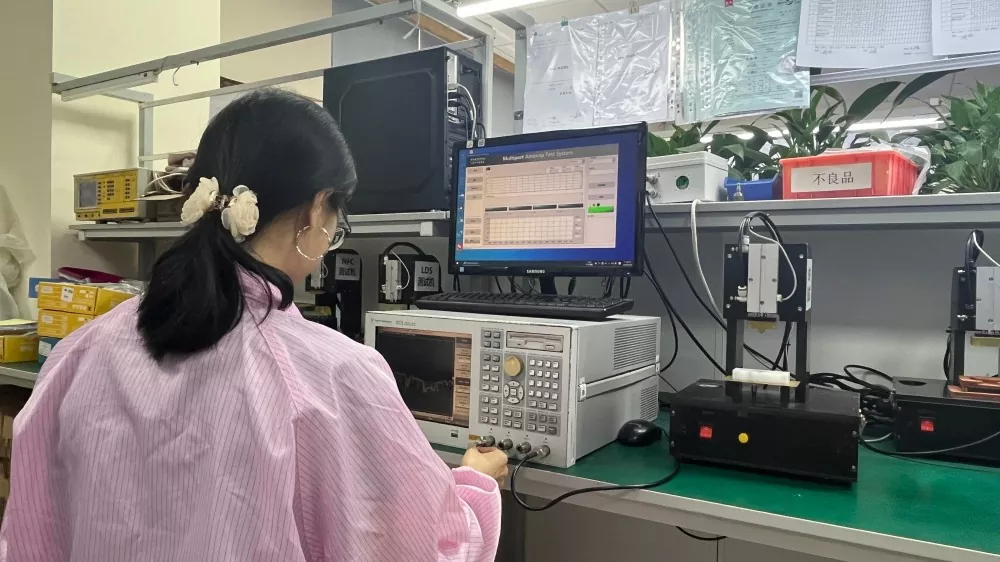

Anten güvenilir PI esnek alt tabaka kullanıyor ve endüstriyel yapıştırıcıyla monte ediliyor, bu da onu kompakt cihaz yapılarına uygun hale getiriyor. Tüm ürünler, gerçek dünyadaki operasyonel ortamları kopyalamak için yankısız odalarda tam OTA simülasyon testine tabi tutulur. VNA ve OTA test kayıtları üretim partisine göre arşivlenir ve talep üzerine inceleme raporları sunulabilir.

Profesyonel teknik tanım

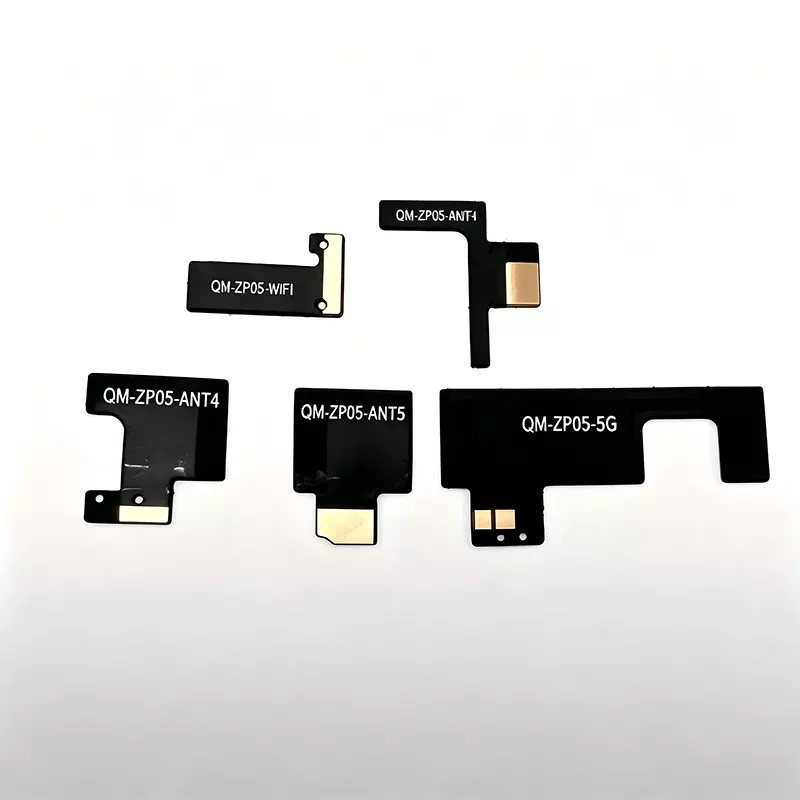

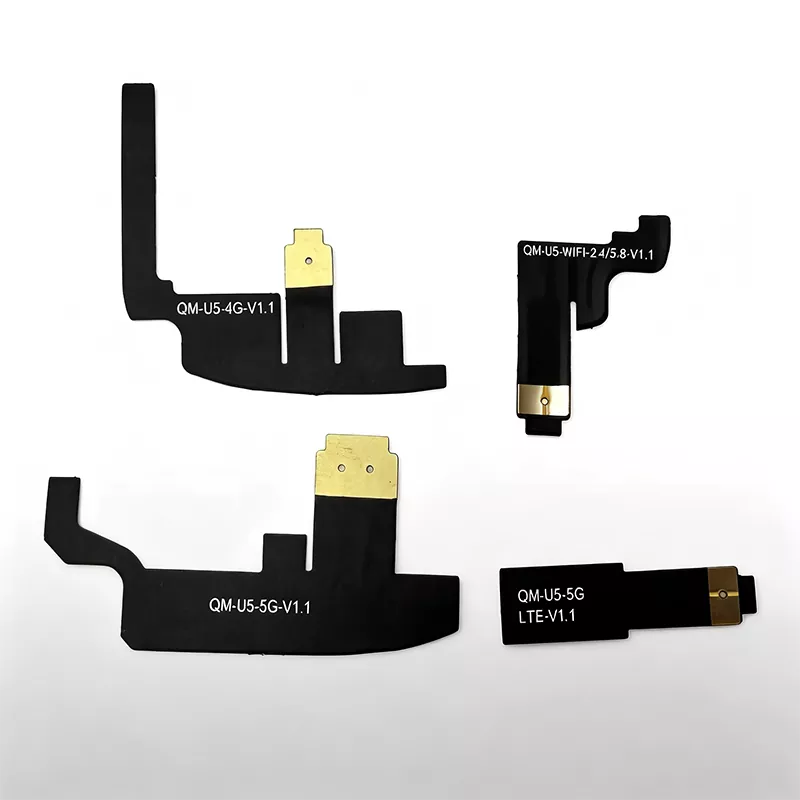

Vücut Aşınmış Kameramız 4G/5G Antenimiz, geniş bantlı bir PIFA FPC esnek yerleşik Sub6G antenidir. B1/B3/B5/B8/B20/B38/B40 LTE bantlarını ve ana akım 5G Sub6G bantları N41/N78/N79'u destekler. Anten, endüstriyel sınıf yüksek sıcaklıkta çift taraflı yapışkan ve U.FL/IPEX RF besleme hattıyla birleştirilmiş, titreşime dayanıklı, tuz spreyine dayanıklı, son derece bükülebilir bir PI film alt tabakası kullanır; bu da onu vücuda takılan kameralara dahili kurulum için ideal kılar.

Geleneksel IoT FPC antenlerinden farklı olarak tasarım aşaması, metal kasa, lityum pil, kamera braketi, anakart kalkan kapağı ve insan vücudu fantom modeli dahil olmak üzere tam sistem 3D simülasyonunu simülasyon ortamına dahil eder.

Fabrikada 50Ω empedansla önceden eşleştirildi ve aynı anda düşme, sıcaklık döngüsü, tuz spreyi ve nem güvenilirlik testlerine tabi tutuldu. Bu, müşterinin sistem entegrasyonu iş yükünü azaltır ve polis donanım projelerinin geliştirme döngüsünü kısaltır.

Antenin Tam Çalışma Prensibi

Antenin tamamı, 4G/5G hücresel sinyal iletimi ve alımını sağlamak için yüksek frekanslı elektromanyetik dalgaların çift yönlü dönüştürülmesini sağlayan bir FPC yayan iletken, endüstriyel yapışkan bir arka katman, bir U.FL koaksiyel besleyici ve bir ana kart RF eşleştirme ağından oluşur.

İletim sırasında, kaydedicinin iletişim modülü video akışlarını, SOS uyarılarını ve konum verilerini, koaksiyel kablo aracılığıyla FPC rezonans yapısına iletilen yüksek frekanslı elektrik sinyallerine dönüştürür. Bu sinyaller daha sonra harici radyasyon için 4G/5G elektromanyetik dalgalara dönüştürülerek baz istasyonuna kanıt bilgisi gönderilir.

Alım sırasında anten, baz istasyonundan elektromanyetik dalgaları yakalar ve bunları elektrik sinyallerine dönüştürür; bunlar daha sonra programlama komutunu ve uzaktan parametre alımını tamamlamak için modüle geri iletilir.

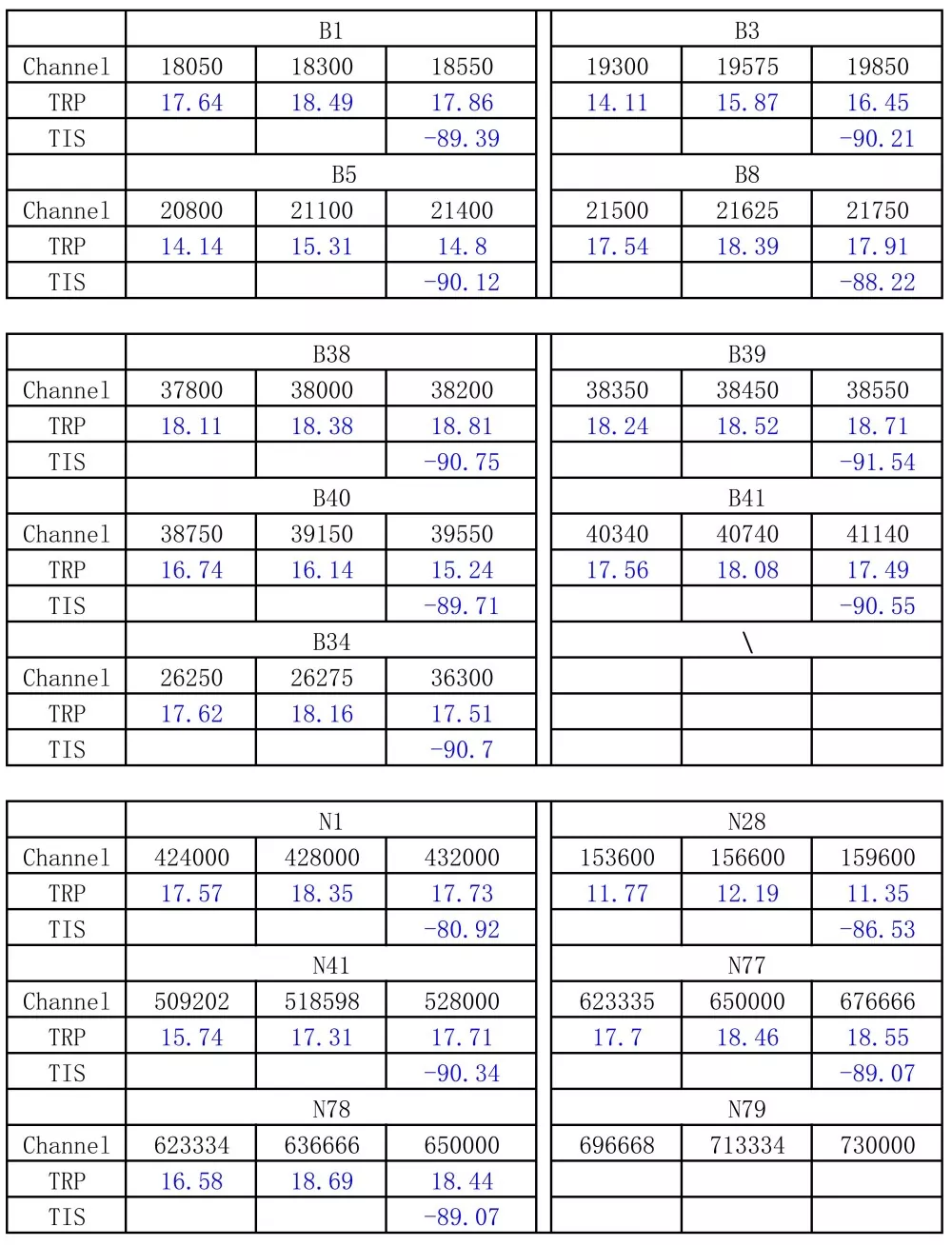

İnsan sırtına takmaktan kaynaklanan RF kaybını telafi etmek için, insan vücudu fantom modeli kullanılarak yankısız bir odada simülasyon yoluyla performans artırılır ve bu, geleneksel FPC antenlerine kıyasla TIS alma hassasiyetinde 22,8 dB'lik bir iyileşme sağlar. Simüle edilmiş aşınma koşulları altında, standart bir antenin LTE B8 için verimliliği yalnızca %40,46 olurken, Qianmu'nun anteni LTE düşük frekansı için ≥%52 ve 5G N78 için ≥%47'ye ulaşıyor. Her parti, müşteri doğrulaması için arşivlenen test eğrileri ve üretim kayıtları ile VNA ile numune alma ve yeniden teste tabi tutulur.

Uyumlu cihazlar ve aksesuarlar

Uç cihazlarla uyumlu

1. Kamu Güvenliği ve Trafik Polisi 4G/5G Yüksek Çözünürlüklü Kolluk Kuvvetleri Vücut Kamerası

2. Şehir yönetimi, yol idaresi ve itfaiye teşkilatının görsel-işitsel kanıt toplaması için vücut kamerası

3. Kimya ve Madencilik Endüstrileri için patlamaya dayanıklı, Kendinden Emniyetli Kanun Uygulama Kayıt Cihazı

4. Güç Denetimi Tek Asker Kayıt Terminali

5. Yurtdışı İhracat 4G/5G Tek Asker Kolluk Kuvvetleri Cihazı

Uyumlu iletişim modülü

- 4G LTE Cat.1 / Cat.4 iletişim modülü 5G Sub-6GHz yerli/ithal iletişim modülü 4G+5G+WiFi çok modlu entegre iletişim modülü

Üretim için fabrika tarafından sağlanan malzemeler

Çeşitli uzunluklarda U. FL/IPEX koaksiyel kablolar, takviye çeliği plakalar ve yüksek sıcaklığa, tuza dayanıklı endüstriyel yapışkan arkalık. Müşteriler için ikincil işlemleri en aza indirmek amacıyla anakart tasarımına göre özelleştirilebilir kablo uzunluğu ve konektör özellikleri.

Teknik Özellikler

Anten Tedarik ve Seçim Kılavuzu

1. Yalnızca boş alan parametrelerine güvenmek yerine, vücuda takılan tüm cihazlardan elde edilen gerçek dünya ölçüm verilerine odaklanın. Tipik üretici veri sayfaları çıplak tahtalar üzerinde alınan ölçümleri sağlar; performans, cihaz muhafazalarına takıldığında ve aşındığında önemli ölçüde düşer. Satın alırken her zaman tam sistem VNA/OTA test raporlarını isteyin ve yalnızca teorik spesifikasyonlara güvenmeyin.

2. Tek askerlik kolluk kuvvetleri ekipmanlarının seri üretimi konusunda deneyime sahip bir kaynak fabrikanın seçilmesine öncelik verin. Tek askerli cihazların zorlukları, metal muhafazalardan ve pillerden, insan vücudunun aşınmasından ve zorlu ortamlardan kaynaklanan parazitlerle başa çıkmakta yatmaktadır. Önceki proje deneyimine sahip fabrikalar erken yapısal ve PCB önerileri sunarak kalıp modifikasyonları ve yeniden işleme ihtiyacını azaltabilir.

3. Yerel ve uluslararası frekans bantlarını birbirinden ayırın ve güvenilirlik testi standartlarını açıkça tanımlayın. Yurt içi projeler için LTE B1/B3/B5/B8/B20 ve 5G N41/N78/N79'u onaylayın; ihracat projeleri için ilgili yurtdışı frekans bantlarını onaylayın. Düşürme, tuz püskürtme ve yüksek/düşük sıcaklıkta numune alma testlerinin tamamlanmasını gerektirir. Tüketici sınıfı antenler polis saha operasyonlarının gereksinimlerini karşılayamaz.

4. RF teknik hizmetlerine değer verin ve yalnızca fiyat karşılaştırmasından kaçının. Proje geliştirmede sıklıkla girişim, frekans sapması ve aşınma performansının düşmesiyle karşılaşılmaktadır. Aracılar RF teknik yeteneklerinden yoksundur; Yerleşim önerileri sunabilecek ve tüm sistem arızalarının giderilmesine yardımcı olabilecek üreticilere öncelik verin.

Neden Shenzhen Qianmu Communications'ı Seçmelisiniz?

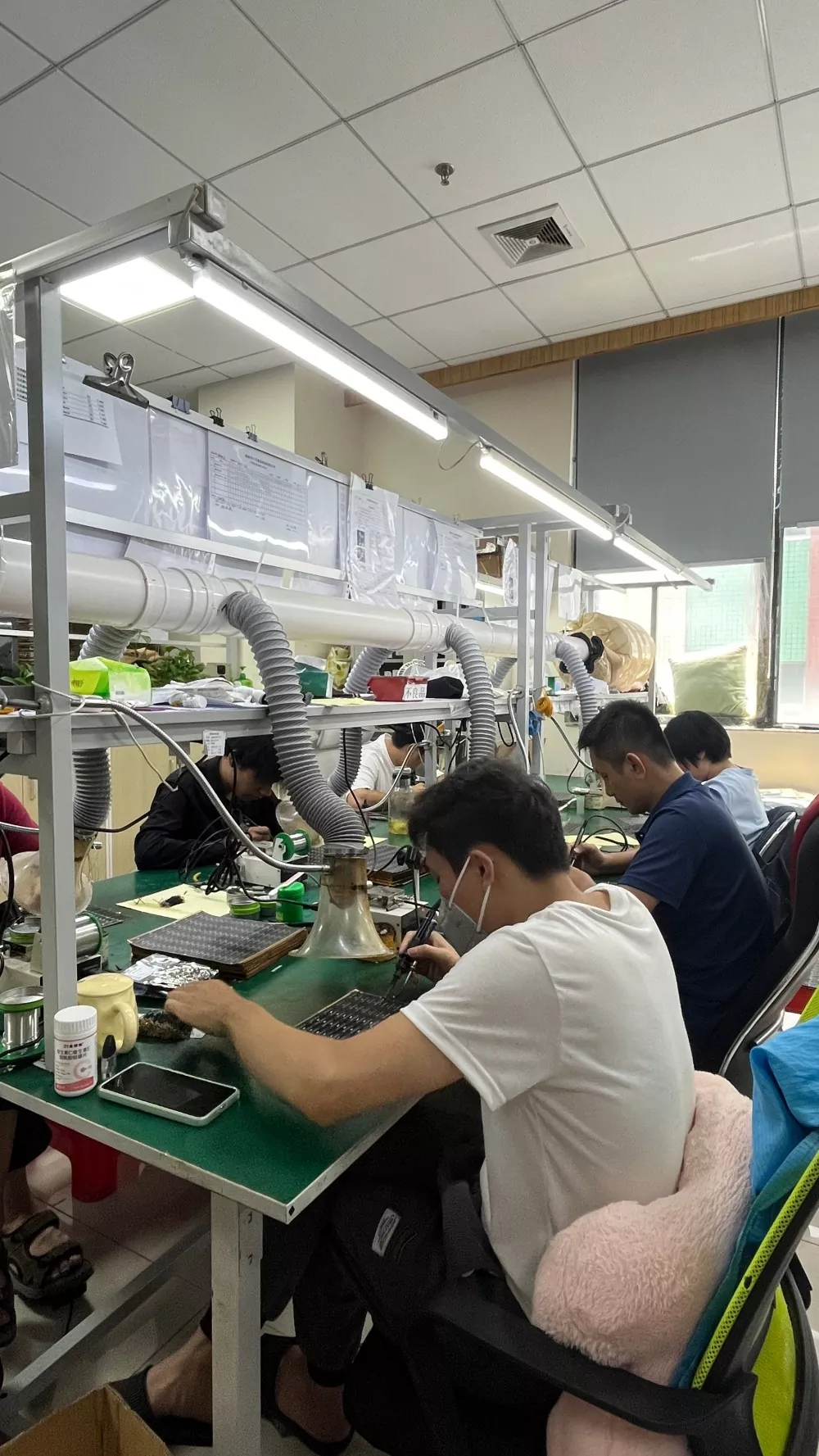

1. Hiçbir aracı işaretlemesi olmadan kaynak fabrikadan doğrudan tedarik. Şirket içi üretim hattı, FPC kesme, güçlendirme, yapışkan destek ve tam elektrik denetimini gerçekleştirir. Toplu siparişler için rekabetçi fiyatlandırma, uzun vadeli çerçeve tedariki desteklenir, polis alım ihale projelerine uygundur.

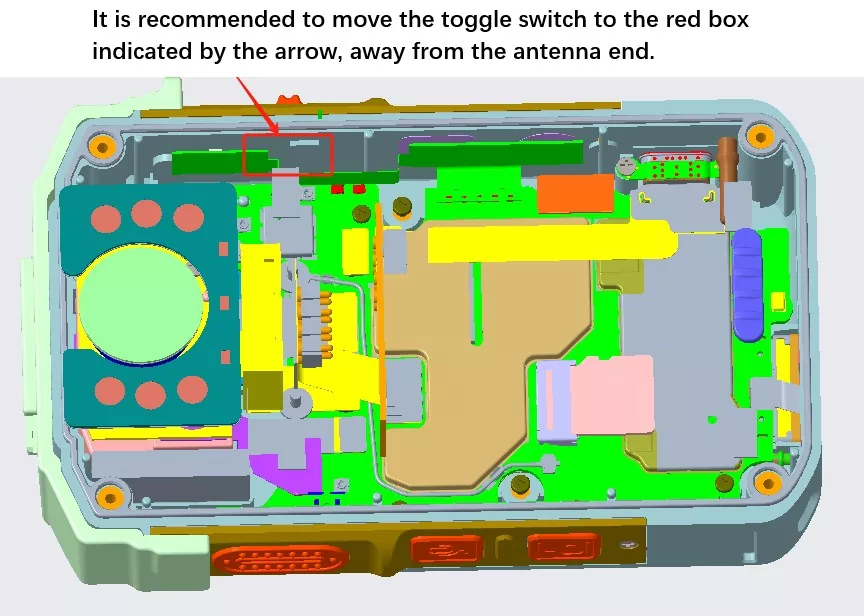

2. Bireysel asker teçhizatı konusunda uzmanlaşarak, erken aşamadaki Ar-Ge'ye derinlemesine dahil olduk ve çeşitli vücuda takılan kameralar ve tek asker terminallerinin seri üretimi ve dağıtımı konusunda geniş deneyime sahibiz. Yeni projeler için 3 boyutlu tasarımlar alabilir, anten yerleşimi ve açıklık kısıtlaması çözümleri sağlayabilir, tasarım kusurlarını önleyebilir ve kalıp modifikasyon maliyetlerini azaltabiliriz.

3. Esnek OEM/ODM özelleştirmesi, düzensiz FPC kesmeyi, besleyici uzunluğunu, konektör özelliklerini ve frekans bandı ince ayarını destekler; 35 iş günü içinde standart numune teslimatı.

4. Tam dış ticaret destek yetenekleri [Resim yer tutucusu: Sertifikasyon belgelerinin toplanması (CE, FCC, RoHS, ISO)] Şirket bağımsız ithalat ve ihracat haklarına sahiptir ve tüm niteliklere sahiptir. İngilizce teknik özellikler ve test raporları sağlayabilir, FOB Shenzhen ticaret şartlarını destekleyebilir ve denizaşırı güvenlik çözümü sağlayıcıları ve alıcılarıyla bağlantı kurabiliriz.

5. Uçtan uca teknik satış sonrası destek: Cihazın tamamında 4G/5G sinyal anormallikleri olması durumunda RF mühendisleri, sorunu aceleyle anten sorunlarına bağlamadan temel nedeni (anten, yapı veya modül) belirlemeye yardımcı olacaktır. Numune testi, pilot üretim ve seri üretim aşamaları boyunca sürekli teknik işbirliği sağlanır.

SSS

S1: Vücutta Aşınmış Kamera 4G/5G anteni Wi-Fi modülüyle paylaşılabilir mi?

C: Bu anten 4G LTE/5G Sub6G hücresel bantlar için tasarlanmıştır. Wi-Fi işlevselliği gerekiyorsa, aynı antenin paylaşılması parazite neden olabileceğinden ve hücresel iletişim performansını düşürebileceğinden, ayrı bir Wi-Fi anteni yapılandırmanız önerilir.

S2: Vücuda takılan kameranın düzensiz bir iç boşluğu var; anten bu tür şekillere uyacak şekilde özel kesimi destekliyor mu?

C: Özel kesimi destekler. Müşteri, kasanın 3 boyutlu çizimlerini sağlar ve biz de bir şekil tasarımı önermek, tam prototip oluşturmak ve cihazın tam uyumu konusunda gerçek dünya testleri yürütmek için mevcut alanı değerlendiririz.

S3: FPC antenini sabitlemenin yapışkan desteğin yanı sıra başka yolları var mı?

C: Kompakt gövdeli vücuda takılan kameraların seri üretimi için endüstriyel yapıştırma ana akım yöntemdir. ZIF konektörleri önemli miktarda yer kaplar ve nadiren kullanılır; Anten iletkeni alanına vida kelepçelenmesi kesinlikle yasaktır; zira bu, antene zarar verebilir ve çarpma anında arızaya neden olabilir.

S4: Vücuda takılan bir kameradaki zayıf 4G/5G sinyali her zaman anten kalitesi sorunlarından mı kaynaklanıyor?

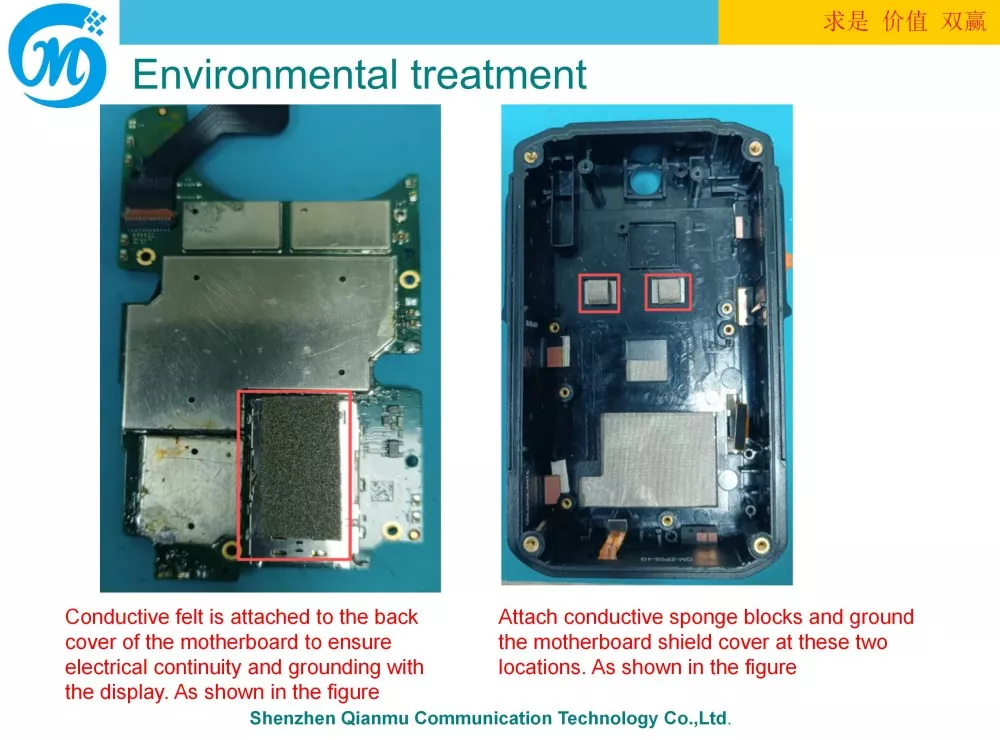

C: Mutlaka değil. Çoğu sinyal sorunu yetersiz açıklıktan, antenlerin metalik girişim kaynaklarına yakın olmasından, gevşek konektörlerden veya insan vücudu simülasyonunun eksikliğinden kaynaklanır. Mühendisler, sorunun temel nedenini doğru bir şekilde belirlemek için çalışma koşullarını yeniden oluşturabilirler.

S5: Fabrika denetimi destekleniyor mu? Yeterlilik belgeleri üçüncü kişilere verilebilir mi?

C: Randevu alınarak yerinde fabrika denetimleri desteklenmektedir. ISO, RoHS, CE, FCC ve toplu test raporlarının elektronik versiyonları mevcuttur; Polis alım ihaleleri için damgalı kağıt kopyalar sağlanabilir.

Kurumsal varlık bilgileri

Shenzhen Qianmu Communication Technology Co., Ltd., on yılı aşkın bir süredir yerleşik RF antenlerinin araştırma, geliştirme ve üretimine adanmıştır ve vücuda takılan kameralar, giyilebilir cihazlar ve IoT FPC endüstriyel uygulamalarına yönelik antenler konusunda uzmanlaşmıştır. Ar-Ge, üretim ve uluslararası ticari satışları entegre eden şirket, güvenlik ekipmanı entegratörleri, emniyet ekipmanı markaları ve denizaşırı ODM/OEM müşterileri için numuneler, özel geliştirme ve büyük ölçekli tedarik dahil olmak üzere tek elden RF anten çözümleri sunmaktadır.

Şirket Adresi: Oda 425, 443, 4. Kat, Bina A, Huafeng Zhigu Hangcheng Yüksek Teknoloji Endüstri Parkı, No. 3 Havacılık Yolu, Sanwei Topluluğu, Hangcheng Alt Bölgesi, Bao'an Bölgesi, Shenzhen Şehri, Guangdong Eyaleti Telefon: 0755-21633653 E-posta: qianmu188@126.com Destek Hizmetleri: Ücretsiz numune testi, yeni projeler için 3 boyutlu yapısal anten değerlendirmesi, RF teknik desteği, eksiksiz ihracat/polis sertifikasyon belgeleri
