GPS BeiDou Anteni

GPS BeiDou Anteni, GPS L1 (1575,42 MHz) ve BeiDou B1 (1561 MHz) dahil olmak üzere L1/B1 frekans sinyallerini almak için tasarlanmış bir uydu navigasyon RF bileşenidir.

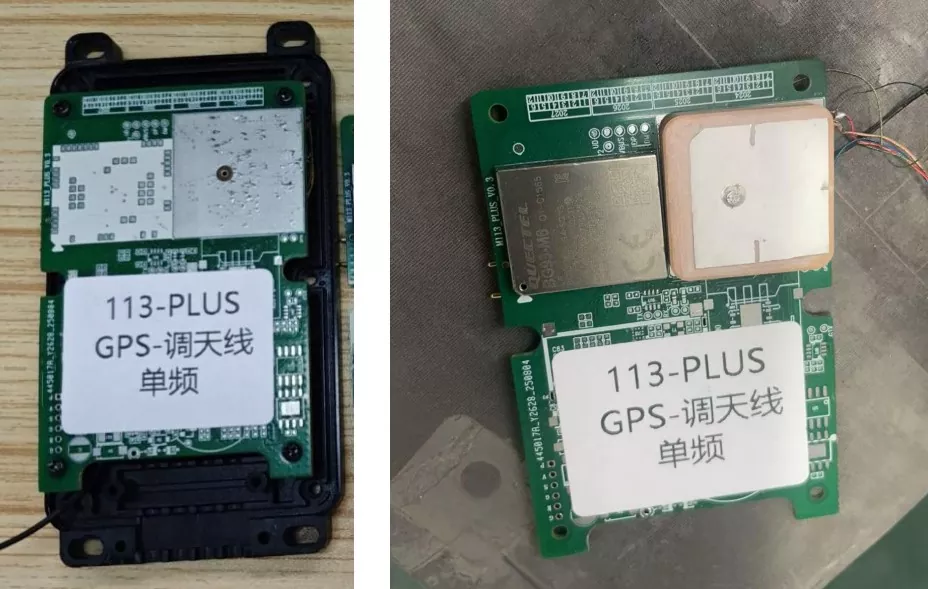

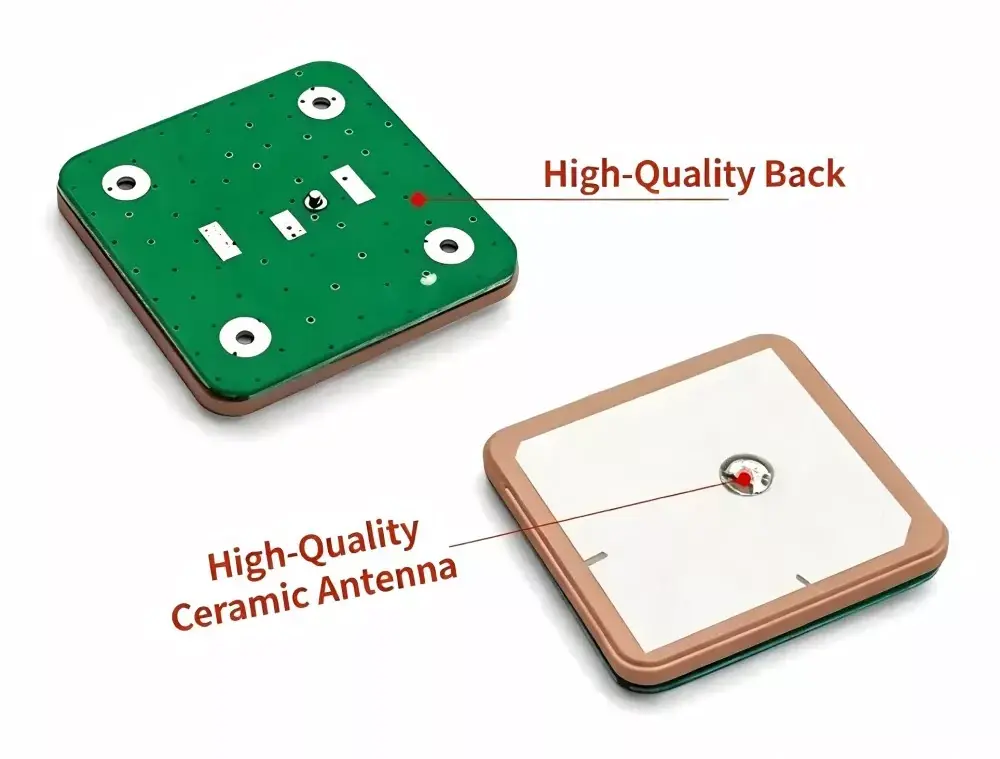

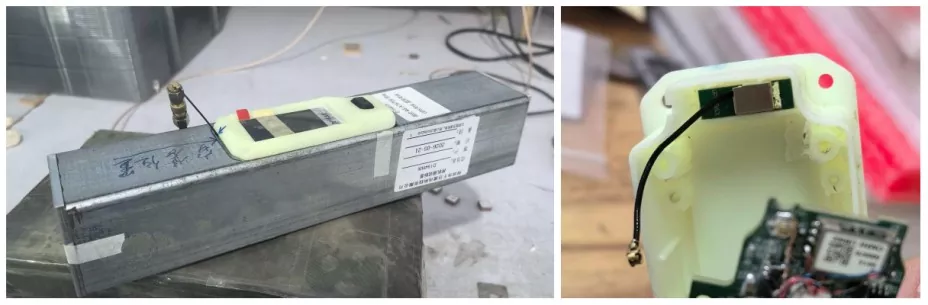

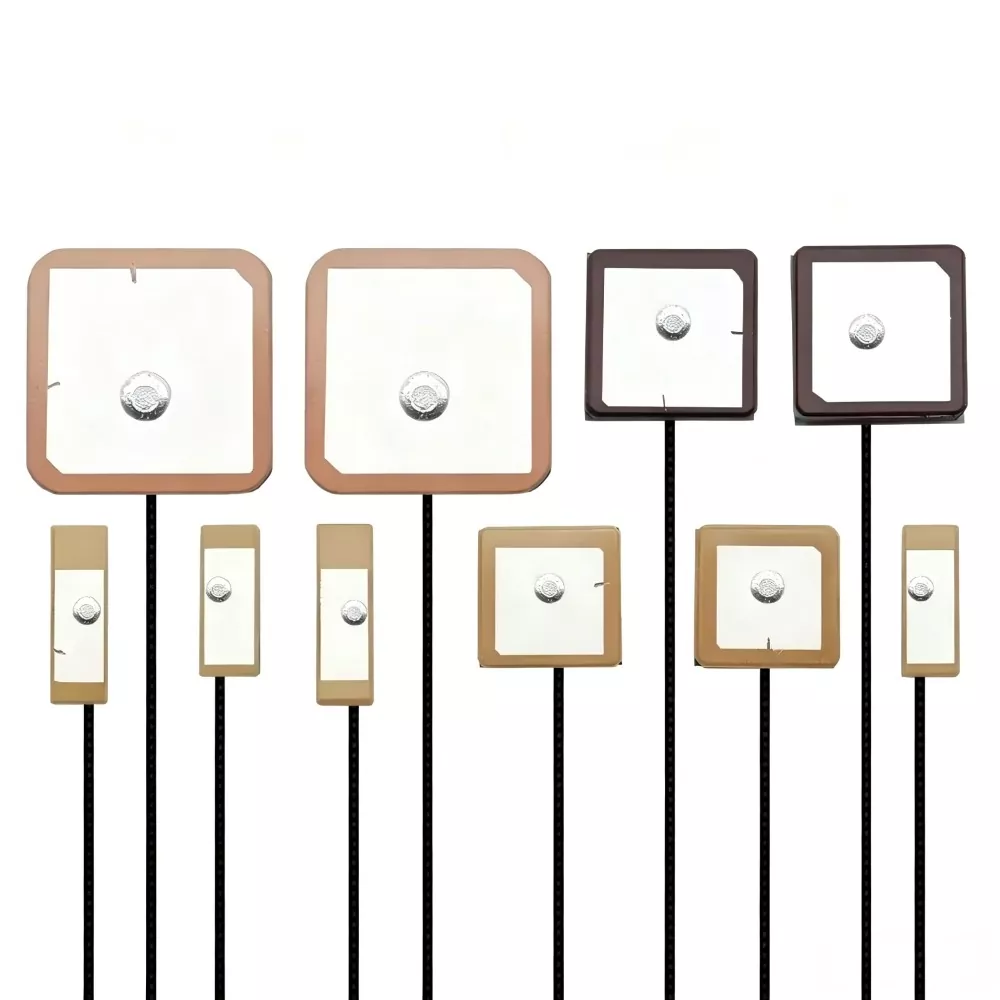

Anten tipik olarak yüksek geçirgenliğe sahip bir malzemeye sahip seramik dielektrik yama yapısı kullanır. Sinyal alımı, metal yama ile seramik alt tabaka arasındaki elektromanyetik rezonans yoluyla elde edilir ve zayıf uydu RF sinyalleri, GNSS alıcısı işlemesi için düşük gürültülü elektrik sinyallerine dönüştürülür.

Sağ dairesel polarizasyon (RHCP), uydu iletim özelliklerini eşleştirmek için kullanılır ve dinamik alım ortamlarında polarizasyon uyumsuzluğu kaybını azaltır.

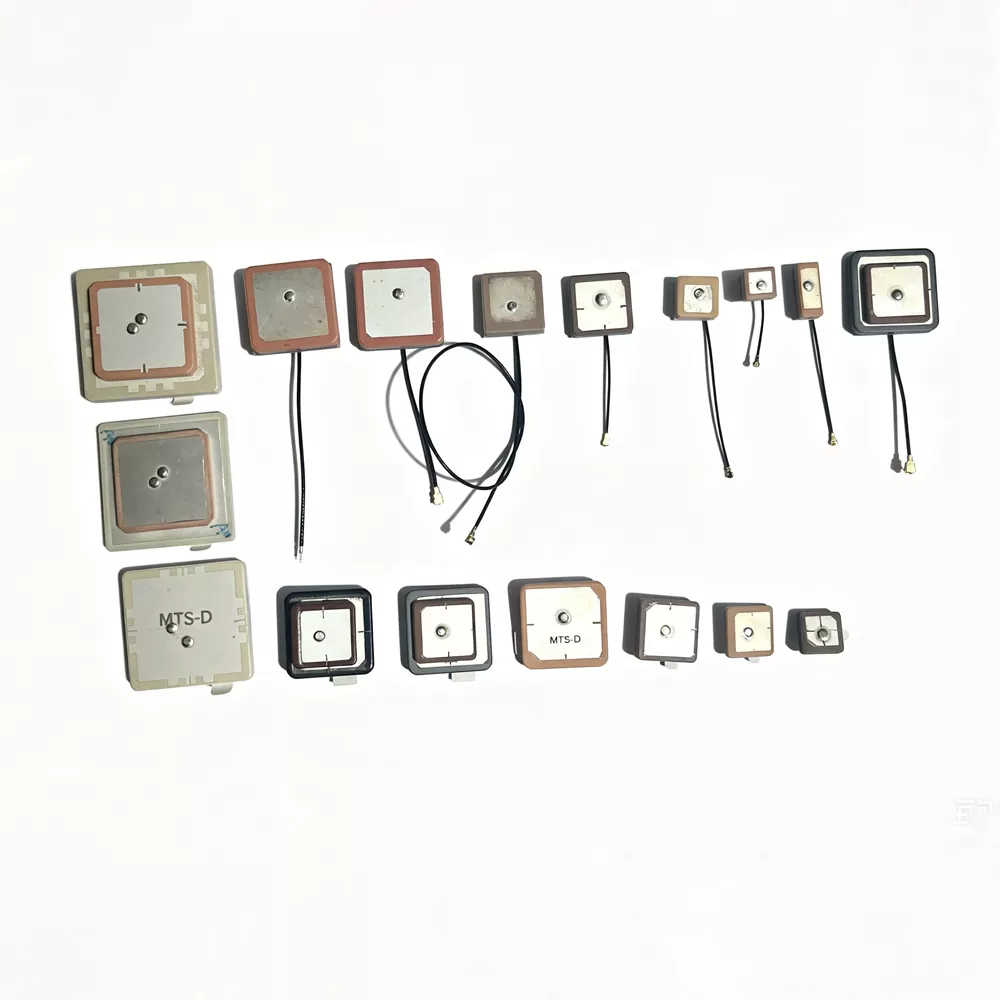

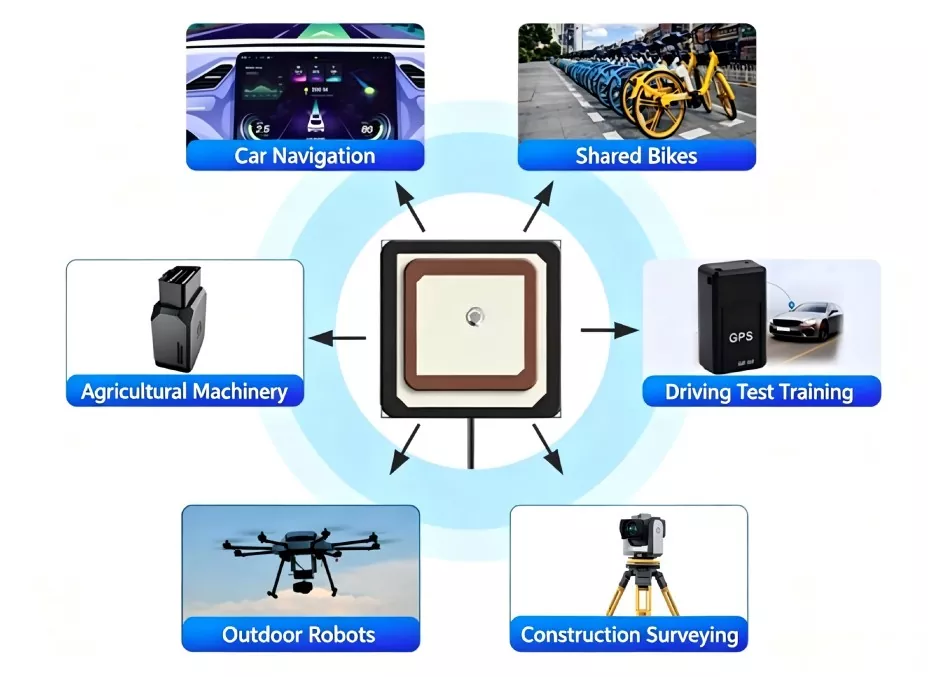

Uyumlu Cihazlar

SourceFactory olarak GPS BeiDou Anteni üretiyoruz. Olağanüstü uyumluluğa sahiptir ve aşağıdaki cihazlarda yaygın olarak kullanılır:

• Araç İçi ve Seyahat: Araç içi navigasyon sistemleri, ortak bisikletler ve elektrikli scooterlar için akıllı kilitler, araç kameraları ve OBD takip cihazları.

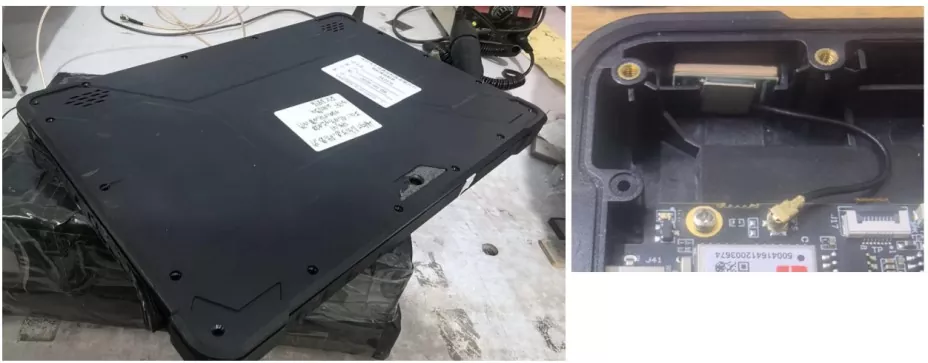

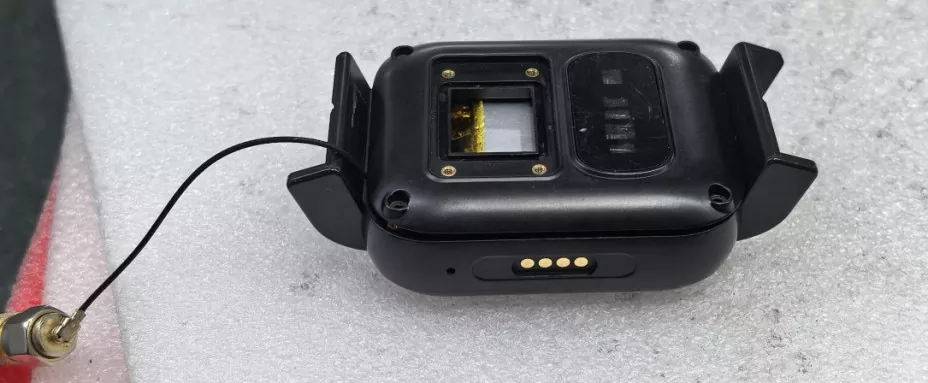

• Nesnelerin İnterneti ve Giyilebilir Ürünler: Akıllı saatler, çocuk/yaşlı konum etiketleri, minyatür evcil hayvan takip cihazları, varlık takip etiketleri.

• Endüstri ve Ölçme: Yüksek hassasiyetli ölçme ve haritalama terminalleri, tarımsal drone uçuş kontrolörleri, endüstriyel IoT sensörleri, el tipi PDA'lar.

Temel Satış Noktaları ve Gerçek Ölçülen Veriler

Fabrika Üretimi GPS Harici Anteni Aşağıdaki temel avantajlara sahiptir:

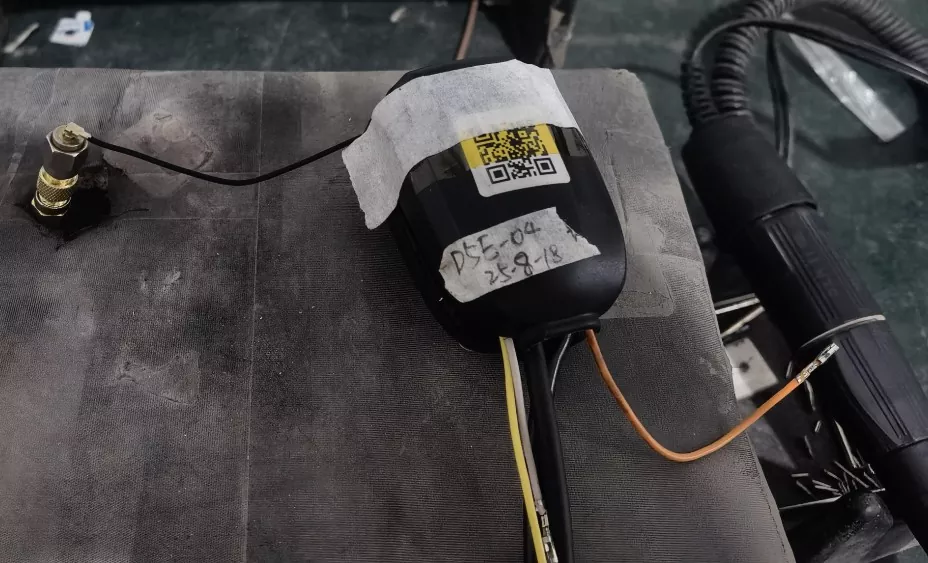

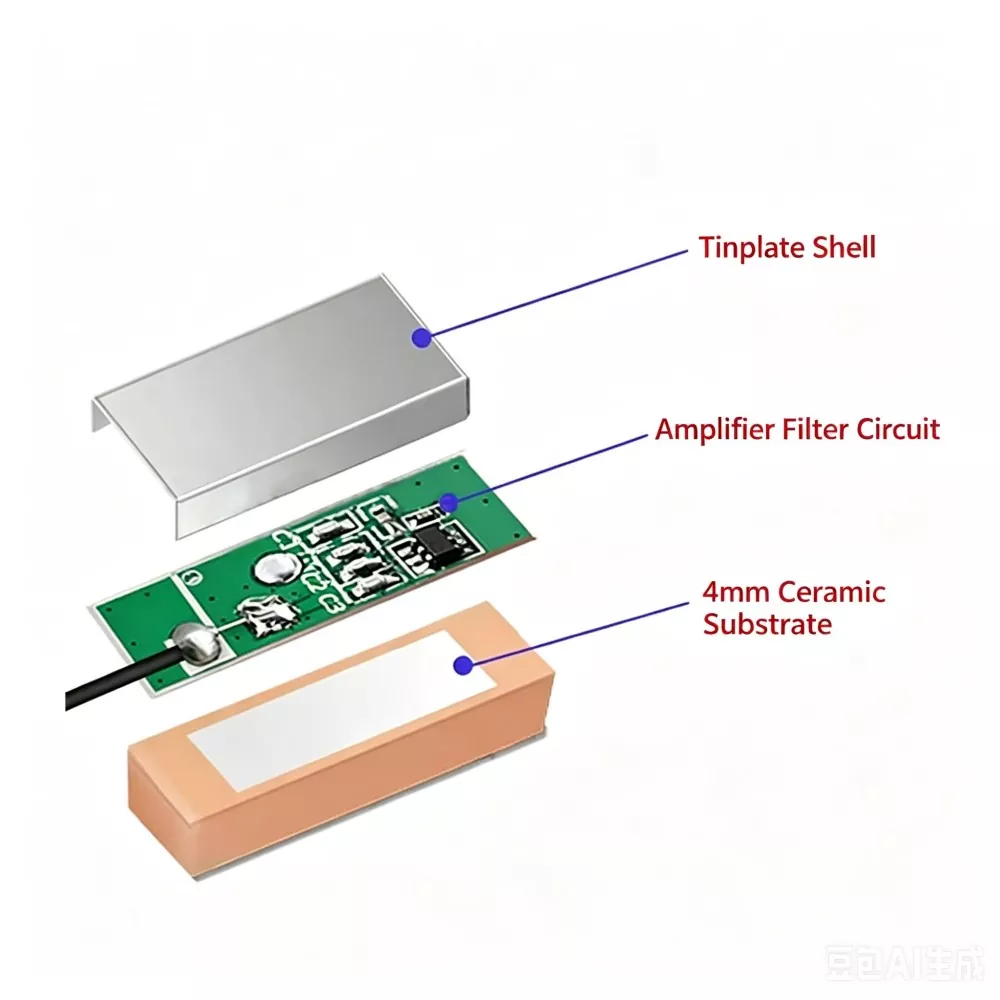

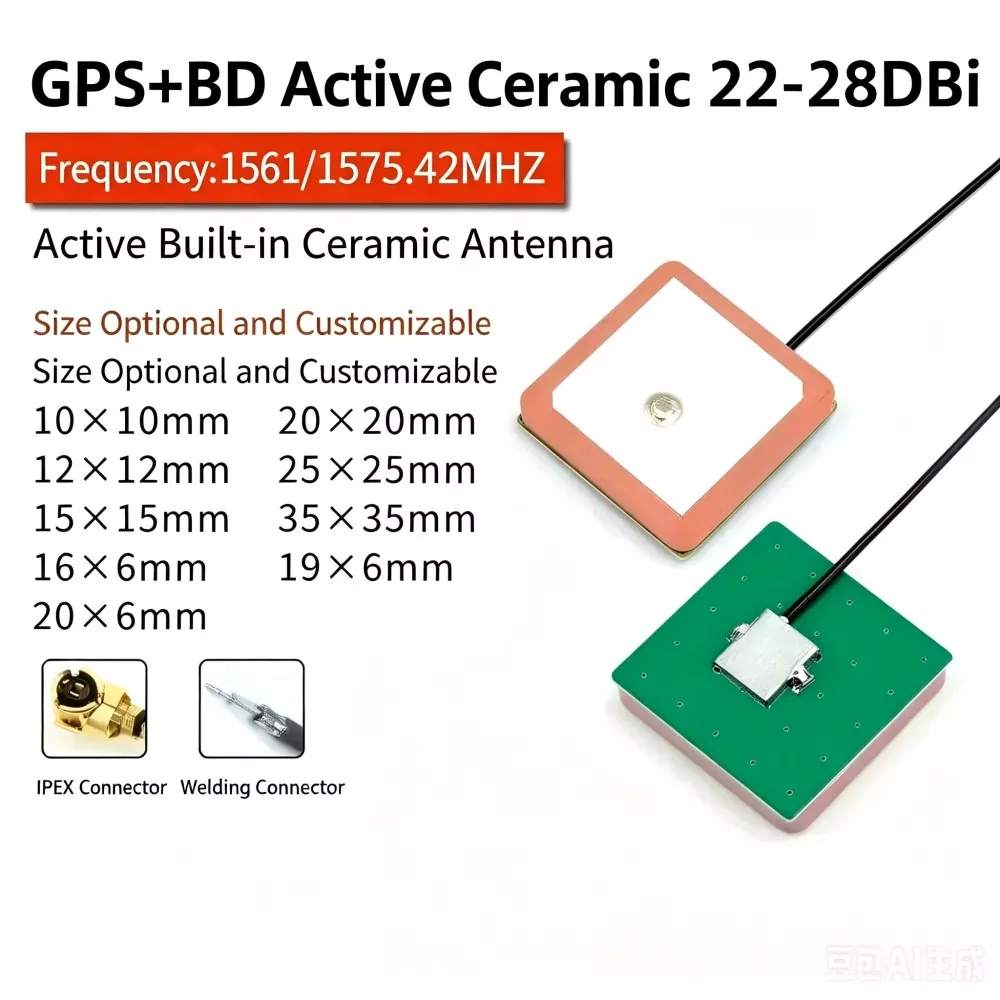

1. Boyut ve performansın nihai dengesi: Çok katmanlı düşük sıcaklıklı ortak ateşlemeli seramik (LTCC) teknolojisini kullanan bu bileşen, yalnızca 16×6×4,5 mm ölçülerindeki ultra ince bir pakette bile sabit bir rezonans frekansını korur, bu da onu alan kısıtlaması olan minyatür IoT cihazları için ideal kılar.

2. Mükemmel zayıf sinyal algılama yeteneği: Yüksek performanslı bir LNA (düşük gürültülü amplifikatör) ile donatılmış olup, ölçülen gürültü değeri (NF) ≤2,0 dB'dir ve kazanç 25 dB ± 3 dB'ye ulaşabilir. Gerçek testlerde, cihazın soğuk başlatma uydu edinim süresi 25 saniyeye düşürüldü ve kentsel kanyon ortamlarında bile 7'den fazla uyduyu istikrarlı bir şekilde yakalayabiliyor.

3. Yüksek sıcaklık stabilitesi: Seramik dielektrikin sıcaklık katsayısı ±30 ppm/°C dahilinde kontrol edilir. -40°C'den 85°C'ye kadar değişen ekstrem ortamlarda, rezonans frekans kayması ≤±5 MHz'dir; bu, geleneksel PCB antenlerininkinden çok daha üstündür.

4. Empedans Eşleştirme ve Parazit Önleme: VSWR ≤ 1,5 ile standart 50Ω empedans tasarımı; İsteğe bağlı olarak yüzeyinde ferrit kaplama bulunan bu ürün, ≥ 40 dB bant dışı bastırma sunar ve anakartı DC-DC dönüştürücüler gibi yüksek frekanslı parazitlerden etkili bir şekilde korur.

Temel Teknik Özellikler ve Parametreler

Rakip ürünlerle derinlemesine karşılaştırma

1. İzin Gereksinimleri

Anten engelsiz bir alana yerleştirilmelidir. Antenin üzerindeki 30°'lik yükseklik açısı dahilinde büyük metal nesneler bulunmamalıdır. Antenin altında reflektör olarak sürekli 7 cm x 7 cm'lik bir yer düzlemi ayrılmalı ve doğrudan aktif alanın altına herhangi bir yönlendirme yapılmasına izin verilmemelidir.

2. EMI İzolasyonu

Anteni DC-DC dönüştürücüler, kristal osilatörler, CPU'lar ve hoparlörler gibi yüksek gürültülü bileşenlerden uzak tutun. Minimum 2 cm'lik bir ayırma mesafesi tavsiye edilir.

3. Empedans Kontrolü

Anten besleme noktasından GNSS modülüne kadar 50Ω kontrollü empedansı koruyun. RF izleri kısa tutulmalı, yönlendirme düzgün olmalı ve dik açılı bükülme olmamalıdır.

4. Yön Kontrolü

Seramik yüzey yukarıya bakmalı ve zemin düzlemine paralel kalmalıdır. Sabit RHCP alım özelliklerini korumak için eğim açısı 15°'yi aşmamalıdır.

RF Mühendisliğiyle İlgili Hususlar

1. Yer düzlemine bağımlılık

Bir GNSS anteni sabit bir yer düzlemine ihtiyaç duyar. Performans doğrudan zemin boyutu ve simetri ile ilişkilidir.

2. Çok yollu ortam duyarlılığı

Kentsel ortamlar, konumlandırma doğruluğunu azaltan ve hassasiyetin seyreltilmesini (DOP) artıran sinyal yansıma yolları sunar.

3. LNA katkısı

Düşük gürültülü amplifikatör kazancı, satın alma hassasiyetini artırır ancak aynı zamanda filtreleme yetersizse bant dışı girişime karşı duyarlılığı da artırır.

4. Frekans kararlılığı

Seramik dielektrik sıcaklık katsayıları, termal çevrim koşulları altında rezonans kaymasını etkiler.

Doğru Ürün Nasıl Seçilir?

GPS Harici Anteni seçerken aşağıdaki temel faktörleri göz önünde bulundurun:

1. Frekans ve polarizasyon Cihazın GPS L1, BeiDou B1 veya çift frekans desteğine ihtiyaç duyup duymadığını doğrulayın. Dairesel polarizasyonlu GNSS antenlerini 2.4G türleri gibi doğrusal polarizasyonlu antenlerle karıştırmayın; bu, uyumsuzluğa ve sinyal alımının bozulmasına neden olacaktır.

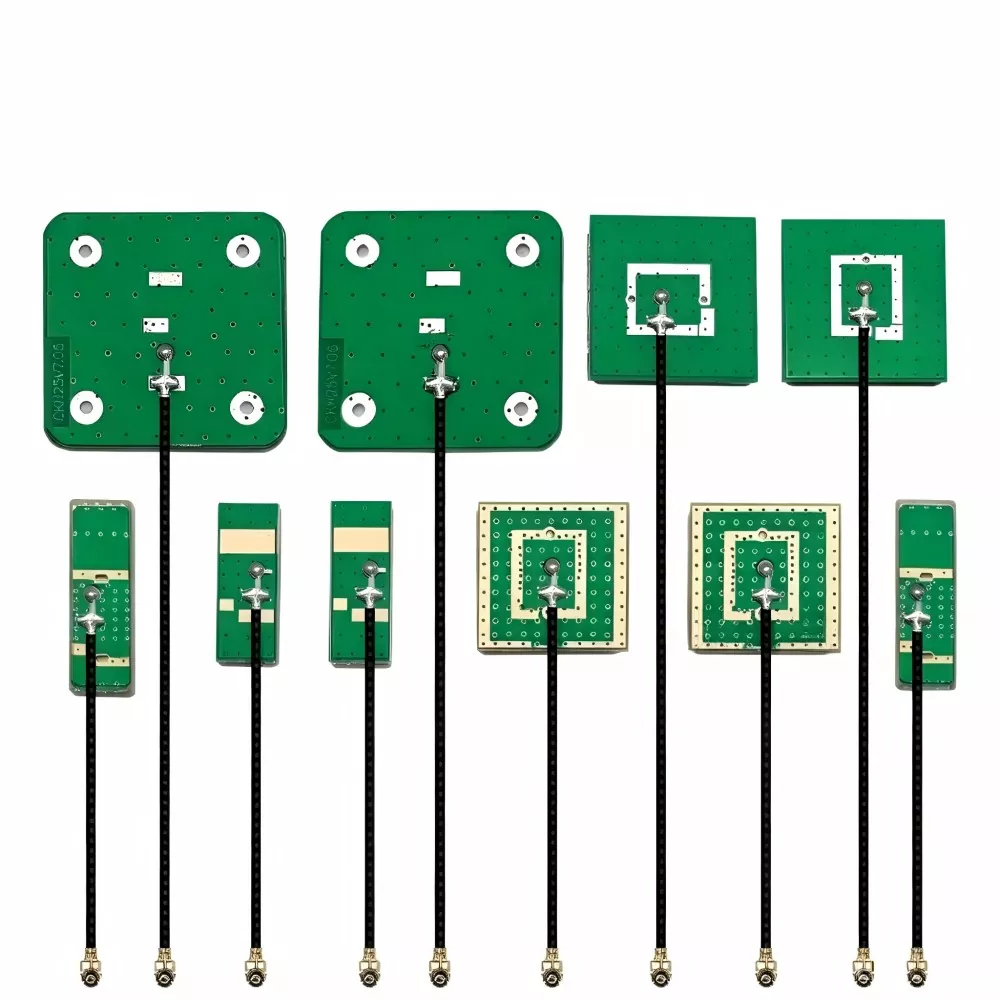

2. Kurulum alanı Kompakt cihazlar için, küçük form faktörü nedeniyle genellikle seramik anten kullanılır. Yeterli alana sahip, maliyete duyarlı uygulamalar için PCB antenleri düşünülebilir. Karmaşık RF ortamlarında seramik antenler daha kararlı performans sağlar.

3. Aktif veya pasif tasarım Cihazın metal bir muhafazası veya uzun bir RF besleme hattı (>1 m) varsa, sinyal kaybını telafi etmek için entegre LNA'ya sahip aktif bir anten önerilir.

4. Doğrulama verileri Seçim yalnızca laboratuvar spesifikasyonlarına değil, ölçülen saha performansına (örn. uydu edinimi, C/N0, soğuk başlatma süresi) dayalı olmalıdır.

Neden Bizi Seçmelisiniz (Qianmu Communications)?

• Kaynak fabrikadan doğrudan tedarik: Aracıların kar marjlarını reddediyoruz ve esnek MOQ'larla son derece rekabetçi fabrika çıkış fiyatları sunuyoruz.

• Güçlü Ar-Ge ve özelleştirme yetenekleri: Seramik çip boyutunu, gümüş katman şeklini ve LNA kazancını ID yapınıza ve PCB düzeninize göre hızla özelleştirebilen profesyonel RF mühendislerinden oluşan bir ekibimiz var.

• Gerçek durum doğrulaması: Ürünlerimiz, önde gelen birçok bisiklet paylaşımı, araç içi navigasyon ve akıllı giyilebilir markaların tedarik zincirlerine başarıyla entegre edilmiş ve "yavaş yıldız arama ve sık sık yıldız kaybı" gibi sayısız sorunu çözmüştür. Sorun.

• Tam Yaşam Döngüsü Hizmetleri: Satış öncesi empedans eşleştirme simülasyonları ve anten düzeni rehberliğinden satış sonrası arızalı ürünlerin hızlı analizine kadar tek elden teknik destek sağlıyoruz.

SSS

S1: Farklı frekans bantlarındaki seramik antenler birbirinin yerine kullanılabilir mi?

C: Hayır. GNSS antenleri ve 2.4G/5.8G antenleri farklı polarizasyon türleri ve çalışma mekanizmaları kullanır. GNSS antenleri tipik olarak RHCP'dir, 2.4G/5.8G antenleri ise doğrusal polarizedir. Polarizasyon ve frekans arasındaki uyumsuzluk, önemli sinyal bozulmasına veya uydu kilidi kaybına neden olur.

S2: Anten boyutu neden performansı etkiler?

C: Seramik anten performansı, etkili yayılma alanı ve dielektrik sabiti ile ilgilidir. Daha büyük bir seramik hacmi genellikle kazancı ve hassasiyeti artırır. Ancak kompakt tasarımlarda performans, anten ayarı ve yer düzlemi tasarımı yoluyla kısmen optimize edilebilir.

S3: GPS Harici Anteninin empedansı nedir?

C: Standart tasarım empedansı 50Ω'dur ve bu, GNSS RF ön uç sistemlerinde yaygın olarak kullanılır. Sistem düzeyindeki eşleştirme gereksinimlerine bağlı olarak özel empedans değerleri desteklenebilir.

S4: Kurulum performansı nasıl doğrulanır?

C: Değerlendirme genellikle uydu edinme sayısı, SNR (sinyal-gürültü oranı) ve açık gökyüzü koşulları altında soğuk başlatma süresi gibi GNSS alıcı ölçümlerine dayanır. Kararlı çalışma için standart bir test ortamında birden fazla uydu kilidi ve tutarlı C/N0 değerleri beklenir
