Güvenilir Akıllı Mobilite Bağlantısı için Paylaşımlı Bisiklet Anteni Neden Gereklidir?

Paylaşılan bisikletler, e-bisikletler ve elektrikli scooterlar giderek daha fazla birbirine bağlandıkça, akıllı kilitleme, konumlandırma, filo izleme ve uzaktan yönetim için güvenilir kablosuz iletişim hayati önem taşıyor.QianmugeliştirirPaylaşımlı Bisiklet Anteniözellikle kompakt akıllı kilit ortamları için; metal muhafazalar, piller, devre kartları, titreşim ve sınırlı kurulum alanının neden olduğu sinyal zayıflamasının üstesinden gelmeye yardımcı olur. Tasarımı, bağlı iki tekerlekli mobilite uygulamaları için NB-IoT, 4G Cat.1/LTE iletişimini ve isteğe bağlı GPS/BeiDou konumlandırmayı destekler.

Paylaşımlı Bisiklet Anteni, bisiklet kilidinin içine yerleştirilmiş küçük bir RF bileşeninden daha fazlasıdır. Bağlantılı araçların bulut platformları ile veri alışverişinde bulunmasını ve uzaktan komut almasını sağlayan iletişim sisteminin kritik bir parçasıdır. Akıllı kilitlerde piller, metal yapılar, PCB'ler ve diğer elektronik bileşenler içeren kapalı boşluklar bulunduğundan, anten seçimi ve RF ayarı iletişim güvenilirliğini ve enerji tüketimini doğrudan etkileyebilir.

İçindekiler

1. Paylaşılan Bisiklet Anteni Nedir?
2. Anten Performansı Paylaşımlı Mobilite İçin Neden Önemlidir?
3. Paylaşılan Bisiklet Anteni Nasıl Çalışır?
4. Temel Özellikler Nelerdir?
5. Bir Bakışta Teknik Özellikler
6. Nerede Kullanılabilir?
7. Nasıl Kurulmalıdır?
8. Doğru Anteni Nasıl Seçmelisiniz?
9. Alıcılar Üreticiye Ne Sormalı?
10. Sıkça Sorulan Sorular
11. Çözüm

Paylaşılan Bisiklet Anteni Nedir?

Paylaşımlı Bisiklet Anteni, bağlı bisikletlerin ve elektrikli iki tekerlekli araçların akıllı kilidi veya iletişim muhafazası içinde çalışmak üzere tasarlanmış kompakt bir IoT RF antenidir. Geleneksel harici antenlerin aksine, ürün muhafazasına entegre edilerek temiz bir görünümün korunmasına yardımcı olurken kazara darbe, kırılma veya izinsiz çıkarılma riskini azaltır.

Anten, akıllı kilit anakartı ve hücresel iletişim modülü ile birlikte çalışır. Araç raporlama, kilit durumu, pil bilgisi, arıza bilgisi, uzaktan kilit açma, filo yönetimi gibi işlevler için kablosuz veri aktarımını destekleyebilir. Sistem mimarisine bağlı olarak GPS ve BeiDou gibi konumlandırma fonksiyonlarıyla da entegre edilebilir.

Bağlantılı bisiklet geliştiren üreticiler için asıl zorluk, uygun elektrik parametrelerine sahip bir anten bulmak değil. Anten, gerçek kilit muhafazasının içine monte edildikten sonra güvenilir bir şekilde çalışmalıdır. Bu, RF ayarlamayı, mekanik entegrasyonu, kablo yönlendirmeyi ve çevresel testleri özellikle önemli kılmaktadır.

Anten Performansı Paylaşımlı Mobilite İçin Neden Önemlidir?

Paylaşımlı mobilite araçları sürekli değişen ortamlarda çalışır. Bisiklet sokaklarda, park alanlarında, yer altı tesislerinde, yoğun kentsel bölgelerde ve binalar veya diğer araçlarla çevrili yerlerde hareket edebilir. Aynı zamanda anten genellikle metal braketler, lityum piller, motorlar ve elektronik kartlar içeren küçük bir muhafazanın içine kurulur.

Bu nedenle, kötü eşleştirilmiş bir anten, iletişim istikrarsızlığına veya güç tüketiminin artmasına neden olabilir. Büyük ölçekli filo operatörleri için küçük bir güvenilirlik sorunu bile binlerce araçla çarpıldığında önemli hale gelebilir.

• Güvenilir bağlantı:Kararlı RF performansı, akıllı kilitlerin uzak platformlarla iletişim kurmasına yardımcı olur.
• Verimli güç kullanımı:Azaltılmış RF kaybı, gereksiz iletim gücünün en aza indirilmesine yardımcı olabilir.
• Doğru konumlandırma:Düzgün tasarlanmış iletişim ve konumlandırma antenleri konumla ilgili işlevleri destekler.
• Mekanik güvenilirlik:Güçlendirilmiş kablo çıkışları ve uygun montaj yöntemleri sürekli titreşime dayanmaya yardımcı olur.
• Kompakt entegrasyon:İnce anten yapıları, sınırlı dahili kilit alanının daha iyi kullanılmasını sağlar.

Paylaşılan Bisiklet Anteni Nasıl Çalışır?

İletişim süreci, akıllı kilit elektroniği ile kablosuz ağ arasında sürekli bir gönderme ve alma döngüsü olarak anlaşılabilir.

1. Akıllı kilit ana kartı, iletişim modülü aracılığıyla bir RF sinyali üretir.
2. Besleyici kablo, sinyali RF bağlantı noktasından yerleşik antene aktarır.
3. Anten, elektrik RF sinyalini metalik olmayan mahfaza boyunca yayılan elektromanyetik radyasyona dönüştürür.
4. Kablosuz ağ, araç durumu, pil durumu, konumlandırma verileri ve arıza bilgileri gibi bilgileri alır.
5. Uzaktan komutlar anten tarafından alınır ve akıllı kilit ana kartı için tekrar elektrik sinyallerine dönüştürülür.

Empedans uyumu bu süreçte özellikle önemlidir. Standart 50Ω RF sistemi, iletişim modülü, besleme kablosu ve anten arasında uygun uyumluluğun sağlanmasına yardımcı olur. Bununla birlikte, nihai anten performansı yine de fiziksel kilit boşluğundan etkilenebilir; bu nedenle, monte edilmiş ürünün tamamının test edilmesi, antenin tek başına değerlendirilmesinden daha anlamlıdır.

Temel Özellikler Nelerdir?

Boşluk Önleyici Parazit Ayarı

Akıllı kilit boşlukları karmaşık elektromanyetik koşullar yaratabilir. Qianmu'nun anten çözümleri gerçek muhafazaya, metal bileşenlere, pil konumuna ve PCB düzenine göre ayarlanabilir. Bu yaklaşım, kapalı alanlarda daha istikrarlı RF performansının korunmasına yardımcı olur.

Kompakt ve Esnek Yapı

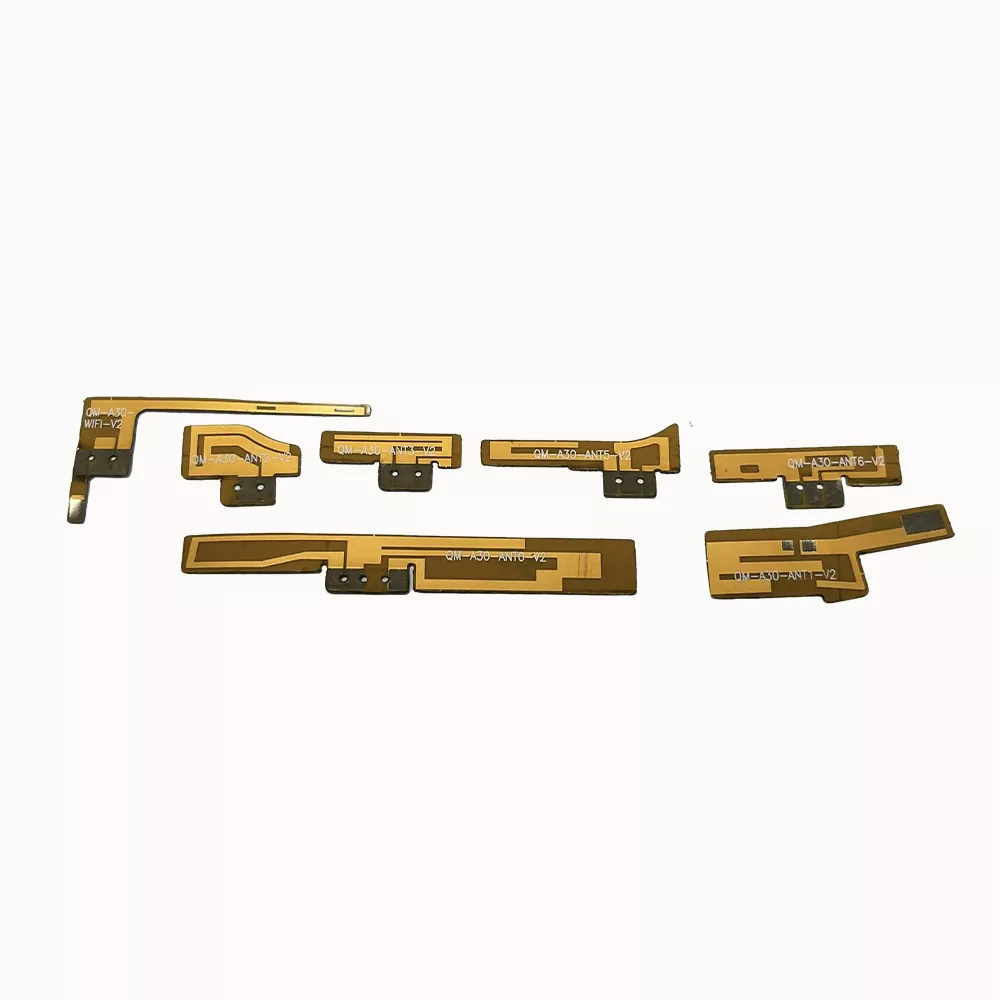

Farklı akıllı kilit yapıları farklı anten formları gerektirir. Mevcut konfigürasyonlar FPC esnek antenleri, seramik antenleri, yaylı antenleri ve PCB antenlerini içerebilir. Bu esneklik, mühendislerin mevcut boşluk için uygun bir form faktörü seçmesine olanak tanır.

Titreşim Direnci

Paylaşılan bisikletler tekrarlanan darbelere ve yol titreşimlerine maruz kalır. Anten düzeneği mekanik olarak güçlendirilmezse kablo bağlantıları ve lehimli bağlantılar potansiyel arıza noktaları haline gelebilir. Qianmu'nun ürün bilgileri, elektrik kesintisi olmadan 5-2000 Hz bisiklet aralığını kapsayan 500 saatlik simüle edilmiş yol titreşimi güvenilirlik testini belirtir.

Düşük Güçlü RF Optimizasyonu

İletişim güvenilirliği ve enerji verimliliği birbiriyle yakından bağlantılıdır. RF bağlantı kaybının optimize edilmesi, aşırı iletim gücüne olan ihtiyacı azaltabilir, daha uzun pil değiştirme aralıklarının desteklenmesine yardımcı olabilir ve potansiyel olarak filo bakım gereksinimlerini azaltabilir.

OEM ve ODM Özelleştirmesi

Belirli boyutlar, frekans bantları, konektörler veya kablo uzunlukları gerektiren projeler için özelleştirme, genel bir anten seçmekten daha etkili olabilir. Qianmu, muhafaza boyutlarına ve dahili bileşen düzenlemelerine göre özelleştirilmiş anten gelişimini destekler.

Bir Bakışta Teknik Özellikler

Gerçek anten performansı cihazın mimarisinin tamamına bağlıdır. Bu nedenle yukarıdaki değerler, son akıllı kilit muhafazası içindeki RF testinin yerine geçmek yerine, ürün düzeyinde referans spesifikasyonları olarak değerlendirilmelidir.

Nerede Kullanılabilir?

Paylaşımlı Bisiklet Anteni öncelikle bağlantılı iki tekerlekli mobilite ürünleri için tasarlanmıştır, ancak kompakt yerleşik mimarisi onu aynı zamanda çeşitli ilgili IoT uygulamaları için de uygun hale getirir.

• NB-IoT akıllı bisiklet kilitleri
• 4G Cat.1 paylaşımlı elektrikli bisiklet merkezi kilitleri
• Paylaşılan elektrikli scooter iletişim terminalleri
• Bağlı filo yönetimi cihazları
• Yerleşik IoT iletişim modülleri
• Küçük dış mekan IoT kilitleri
• Akıllı dolap ve erişim kontrolü kilitleri

İletişim ve konumlandırmayı birleştiren ürünler için entegre çift işlevli tasarım, dahili kablolamayı azaltabilir ve sistem entegrasyonunu basitleştirebilir.

Nasıl Kurulmalıdır?

Doğru kurulum çok önemlidir çünkü teknik açıdan yetenekli bir anten bile muhafazanın içine yanlış yerleştirildiğinde performansta düşüş yaşanabilir.

1. Metal tıkanıklığından kaçının:Anteni mümkün olduğunca büyük metal braketlerden ve diğer iletken yapılardan uzağa yerleştirin.
2. Yüksek akımlı bileşenlerden mesafenizi koruyun:Anteni doğrudan pillerin, motor güç devrelerinin veya diğer büyük parazit kaynaklarının yanına yerleştirmekten kaçının.
3. Anteni sabitleyin:FPC antenleri amaçlanan iç yüzeye sıkı bir şekilde bağlanmalı, yaylı antenler ise uygun şekilde sabitlenmelidir.
4. Besleyici kablosunu koruyun:Keskin virajlardan ve aşırı mekanik gerilimden kaçının. Önerilen minimum bükülme yarıçapı kablo çapının en az sekiz katıdır.
5. Konektörleri doğru şekilde sabitleyin:IPEX konnektörleri, kabloyu çekmek yerine konnektör gövdesi tutularak yerine dikey olarak bastırılmalı ve çıkarılmalıdır.
6. Son montajdan sonra test:Muhafaza tamamen monte edilip mühürlendikten sonra RSRP'yi ve diğer ilgili iletişim göstergelerini değerlendirin.

Son adım özellikle önemlidir. Boş bir test donanımının içindeki RF ortamı, pilini, PCB'sini, metal parçalarını, kablolarını ve diğer bileşenlerini içeren bitmiş bir akıllı kilitten önemli ölçüde farklı olabilir.

Doğru Anteni Nasıl Seçmelisiniz?

Doğru Paylaşımlı Bisiklet Antenini seçmek, fiyatı veya nominal kazancı karşılaştırmaktan daha fazlasını gerektirir. Tedarik ve mühendislik ekipleri uygulama ortamının tamamını değerlendirmelidir.

1. İletişim bantlarını onaylayın.Uygulamanın NB-IoT, 4G Cat.1, LTE-M veya başka bir kablosuz teknolojiyi kullanıp kullanmadığını belirleyin.
2. Konumlandırma gereksinimlerini tanımlayın.GPS veya BeiDou konumlandırması gerekiyorsa, çift işlevli anten yapılandırmasının uygun olup olmadığını doğrulayın.
3. Mevcut boşluğu ölçün.Mevcut uzunluğu, genişliği, yüksekliği, montaj yüzeyini ve metal parçalardan olan mesafeyi kaydedin.
4. Konektörü kontrol edin.Numuneleri veya seri üretim bileşenlerini sipariş etmeden önce RF konnektör tipini ve kablo uzunluğunu onaylayın.
5. Çevre koşullarını göz önünde bulundurun.Dış mekan paylaşımlı hareketlilik ekipmanı, uygun sıcaklık ve titreşim performansı gerektirir.
6. Tam cihaz testi talep edin.Anten performansı, gerçek kilit muhafazasının içine kurulumdan sonra değerlendirilmelidir.
7. Deneyimli bir üretici seçin.RF ayarlama ve özelleştirme yeteneklerine sahip bir tedarikçi, yalnızca kullanıma hazır bir bileşen sağlamak yerine anteni gerçek boşluğa göre ayarlayabilir.

Alıcılar Üreticiye Ne Sormalı?

Ticari bir paylaşımlı mobilite projesi için doğru teknik soruların sorulması, yeniden tasarım döngülerini azaltabilir ve üretim tutarlılığını artırabilir. Alıcılar, Çin anten üreticisini, tedarikçisini veya fabrikasını seçmeden önce aşağıdakileri dikkate almalıdır:

• Anten gerçek akıllı kilit muhafazasına göre ayarlanabilir mi?
• Hangi NB-IoT, LTE veya 4G Cat.1 frekans bantları desteklenir?
• Kablo uzunluğu ve konnektör tipi özelleştirilebilir mi?
• FPC, PCB, seramik veya yay konfigürasyonları mevcut mu?
• İletişim ve GNSS fonksiyonları entegre edilebilir mi?
• Seri üretimden önce prototip numuneler geliştirilebilir mi?
• RF test raporları veya üretim kalitesi kayıtları mevcut mu?
• Tedarikçi, büyük filo dağıtımları için OEM/ODM gereksinimlerini destekleyebilir mi?

Qianmu, bağımsız Ar-Ge ve üretim yeteneklerine sahip bir anten üreticisi olarak faaliyet göstermektedir. Üretim süreci anten şekillendirme, montaj, kaynaklama, yapısal sabitleme, RF hata ayıklama, performans testi ve bitmiş ürün incelemesini içerir. Bu dikey entegre yaklaşım, tekrarlanan mühendislik ayarlamaları ve tutarlı üretim kalitesi gerektiren projeler için değerli olabilir.

Alıcılar, şirketin daha geniş anten yetenekleri hakkında daha fazla bilgi edinmek içinQianmu anten üreticisikaynak veya gözden geçiriniletişim anteni ürün yelpazesi.

Sıkça Sorulan Sorular

Daha yüksek anten kazancı her zaman daha iyi Paylaşımlı Bisiklet Anteni performansı anlamına mı gelir?

Hayır. Daha yüksek kazanç, kompakt akıllı kilit boşluğunda otomatik olarak daha iyi performansı garanti etmez. Empedans uyumu, anten konumu, çevredeki malzemeler, güç tüketimi, titreşim direnci ve gerçek muhafaza tasarımının tümü birlikte dikkate alınmalıdır.

Paylaşımlı Bisiklet Anteni hem 4G iletişimi hem de GPS/BeiDou'yu destekleyebilir mi?

Evet. Hem hücresel iletişim hem de GNSS konumlandırma gerektiren uygulamalar için entegre çift fonksiyonlu anten konfigürasyonu geliştirilebilir. Kablo ve konnektör konfigürasyonları da proje mimarisine göre özelleştirilebilir.

Kilit monte edildikten sonra neden anten testi yapılmalıdır?

Son muhafaza, antenin etrafındaki elektromanyetik ortamı değiştirir. Piller, metal yapılar, PCB'ler, kablolar ve diğer bileşenler empedans ve radyasyon özelliklerini etkileyebilir. Bu nedenle, montajı yapılmış ürünün tamamının test edilmesi, saha performansına ilişkin daha gerçekçi bir gösterge sağlar.

Paylaşımlı bisiklet akıllı kilitlerinde hangi anten türleri kullanılabilir?

Mevcut boşluk ve elektrik gereksinimlerine bağlı olarak FPC esnek antenler, seramik antenler, yaylı antenler ve PCB antenler düşünülebilir. En iyi seçenek muhafaza boyutlarına, montaj yöntemine, frekans gereksinimlerine ve çevredeki bileşenlere bağlıdır.

Anten kablosu ve konektörü özelleştirilebilir mi?

Evet. Projeye özel konfigürasyonlar farklı kablo uzunluklarını ve IPEX1, IPEX4 veya MMCX gibi konnektör türlerini içerebilir. Özelleştirme, mühendislik numunesi aşamasında onaylanmalıdır.

Çözüm

Güvenilir bir Paylaşımlı Bisiklet Anteni, bağlantılı mobilite altyapısının temel bir bileşenidir. Performansı iletişim kararlılığını, uzaktan akıllı kilit işlevlerini, konumlandırmayı, enerji verimliliğini ve uzun vadeli bakım gereksinimlerini etkiler. Bu nedenle sadece temel özelliklere göre anten seçimi yapmak yeterli değildir. En iyi çözüm iletişim bantlarına, iç boşluğa, mekanik yapıya, çevre koşullarına ve tam akıllı kilit mimarisine uygun olmalıdır.

RF ayarı, kompakt anten konfigürasyonları, titreşim odaklı tasarım, özelleştirilmiş kablolar ve konektörler ve OEM/ODM geliştirme yetenekleriyle Qianmu, paylaşılan bisikletleri, e-bisikletleri, scooterları ve diğer kompakt IoT mobilite cihazlarını destekleyebilir. Bağlantılı iki tekerlekli bir araç geliştiriyorsanız veya bir sonraki projeniz için güvenilir bir Çin anten üreticisi arıyorsanız,bize Ulaşınfrekans gereksinimlerinizi, muhafaza boyutlarını, konektör yapılandırmanızı, örnek testlerinizi ve özelleştirilmiş üretim ihtiyaçlarınızı tartışmak için.
