NB-IoT Anteni

Piyasada üç ana IoT anteni türü mevcuttur: yerleşik yama antenler, vantuzlu araca monteli antenler ve vidayla monte edilmiş harici su geçirmez antenler.

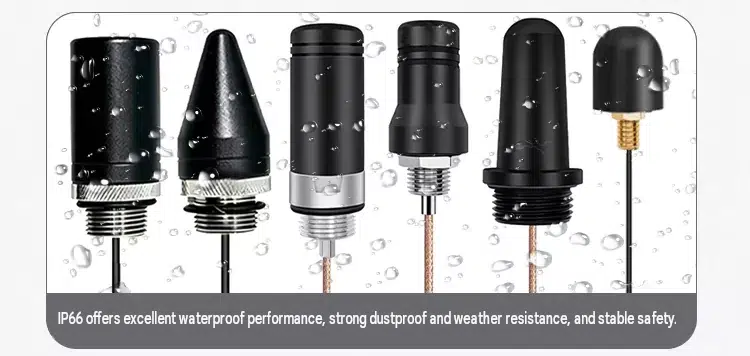

Bu makalede gösterilen NB-IoT anteni, vidayla monte edilen dış mekan su geçirmez anten kategorisine aittir. Endüstriyel elektrik kontrol kabinleri, dış mekan entegre ekipman kutuları ve belediye IoT terminalleri için özel olarak tasarlanmıştır.

Qianmu Communication'ın kabin harici NB anteni, 700 MHz'den 960 MHz'e kadar tam bantlı NB-IoT'yi destekler ve üç büyük operatörün dar bant ağlarıyla uyumludur: China Mobile, China Unicom ve China Telecom. Çoğu yerli ve ithal endüstriyel kabinin montaj deliği standartlarıyla eşleşen M12 ve M16 olmak üzere iki yaygın vida boyutuyla mevcuttur.

NB-IoT kabinleri için harici anten nedir?

NB-IoT kabini harici anteni, endüstriyel IoT ekipmanı için tasarlanmış, vidayla monte edilmiş, su geçirmez bir RF antenidir. Dış mekan ve endüstriyel ortamlardaki NB-IoT terminalleri için stabil kablosuz sinyal iletimi sağlamak amacıyla ekipman kabinlerine harici olarak monte edilir.

Çalışma Prensibi

Birçok müşteri yanlışlıkla antenin yalnızca metal bir osilatör olduğuna ve su geçirmez muhafazanın sinyal performansı üzerinde hiçbir etkisi olmadığına inanıyor. Aslında NB-IoT kabini harici anteninin yapısal tasarımı, uzun mesafeli dış mekan iletişiminin stabilitesini doğrudan etkiler. Çalışma performansı, vektör ağ analizörleri ve korumalı yankısız odalar aracılığıyla test edilebilir ve doğrulanabilir.

1. Düşük Frekanslı Osilatör Rezonans Yapısı

NB-IoT, daha uzun dalga boylarına ve osilatör uzunluğu ve zemin uyumu için daha yüksek gereksinimlere sahip olan 700–960 MHz düşük frekanslı iletişim bandında çalışır. Anten, dar bantlı düşük frekanslı rezonansı doğru bir şekilde eşleştiren ve sıradan kısa antenlerde bulunan rezonans kayması ve duran dalga artışını önleyen, içinde bölümlü bakır yayılan elemanlar kullanır.

2. Kabin İzoleli Radyasyon Yapısı

Anten kabinin dışına monte edilmiştir. Metal vida sabitleme ve topraklama bağlantısı için kullanılırken osilatör, kabin sacından güvenli bir izolasyon mesafesini korur. Bu, metal mahfazanın neden olduğu RF sinyal korumasını ve emilimini önler.

Aynı spesifikasyona göre, metal bir kabinin içine monte edilen yerleşik bir anten 6–9 dB zayıflama yaşayabilirken, harici NB-IoT anteninin genel zayıflaması yalnızca 1–2 dB'dir.

3. Çok Katmanlı Sızdırmaz Su Geçirmez Yapı

Anten, üç katman koruma sağlamak için arka su geçirmez silikon conta, dişli su geçirmez kauçuk halka ve enjeksiyonla kalıplanmış çıkış teli yapısını benimser. Yağmur suyu ve yoğuşma suyu kablo üzerinden kabine giremez. 50Ω koaksiyel kablo, istikrarlı RF sinyal iletimini korur ve dış ortam sıcaklık değişimlerinden kaynaklanan empedans kaymasını önler.

4. Gürültü Bastırma Yapısı

Anten tabanına, kabin içindeki güç kaynakları, PLC'ler ve röleler tarafından üretilen elektromanyetik gürültüyü filtrelemek, gürültü seviyelerini azaltmak ve IoT terminal baz istasyonu erişiminin başarı oranını artırmak için bir toprak bağlantı halkası eklenir.

Uyumlu Ekipmanlar

NB-IoT anteni, metal kabin koruması ve uzun süreli dış mekan çalışması gerektiren IoT terminalleri için tasarlanmıştır. Sivil, ticari ve endüstriyel cihazlar için uygundur:

1. Akıllı Uzaktan İletim Su Sayacı Dolapları

Belediye su ve gaz ekipmanları, gaz toplama kutuları, boru hattı basınç izleme ve kontrol kabinleri ve çevrimiçi su kalitesi izleme ekipmanları.

2. Akıllı Güç ve Endüstriyel Kontrol Ekipmanları

Dış mekan güç toplama kabinleri, alçak gerilim dağıtım izleme terminalleri, fotovoltaik enerji depolama entegre kontrol kabinleri ve elektrik sayacı yoğunlaştırıcıları.

3. Akıllı Şehir Güvenlik Ekipmanları

Yol tozu izleme kutuları, çevre ve hava durumu izleme istasyonları, park bariyeri kontrol kabinleri ve dış mekan sokak lambası akıllı kontrolörleri.

4. Endüstriyel Otomasyon Terminalleri

Fabrika atölyesi veri toplama kontrol kutuları, depo lojistik konumlandırma terminalleri ve ekipman arızası kablosuz alarm dolapları.

5. Tarımsal IoT Ekipmanları

Saha toprağı izleme dolapları, su ürünleri yetiştiriciliği su kalitesi kontrol dolapları ve sera ortamı entegre izleme ekipmanları.

Detaylı teknik parametreler tablosu

Ortak SSS Bölümü

S1: Harici NB-IoT anteninin kablo uzunluğu ve konektörü değiştirilebilir mi?

C: Evet. Standart modeller 1,5 m'den 10 m'ye kadar koaksiyel kablo uzunluklarını destekler. SMA, IPEX ve N gibi konnektörler ihtiyaca göre değiştirilebilir. Toplu siparişler ayrıca özel kabuk renklerini ve LOGO serigrafi baskısını da destekler.

S2: Bu dış mekan NB anteni aynı anda China Mobile, China Unicom ve China Telecom NB kartlarıyla uyumlu mu?

C: Evet. Anten, 700–960 MHz NB-IoT frekans bandının tamamını kapsıyor ve üç ana operatörün NB ağlarıyla uyumlu. Farklı frekans bantları için ayrı versiyonların satın alınmasına gerek yoktur.

S3: Kabinin iç alanı sınırlı olduğunda kablo bükülmesi anten sinyalini etkiler mi?

C: Kablo, geniş bir bükülme yarıçapıyla hafifçe bükülebilir, ancak 90 derecelik bükülme ve tekrarlanan katlamalardan kaçınılmalıdır. Kurulum sırasında, önemli sinyal zayıflamasını önlemek için kabloyu mümkün olduğunca düz tutun ve güç kaynakları ve frekans dönüştürücüler gibi parazit kaynaklarından uzak tutun.

S4: Antenin metal somunu, kıyıdaki tuz serpintisi ortamlarında uzun süreli kullanım sırasında paslanmaya eğilimli midir?

C: Hayır. Anten kilitleme somunu pasifleştirilmiş, pas önleyici alüminyum alaşımdan yapılmıştır ve 48 saatlik tuz püskürtme testini geçmiştir. Kıyı bölgelerinde uzun süreli dış mekan kullanımında paslanmaya veya sıkışmaya eğilimli değildir. Yüksek derecede korozif ortamlar için özelleştirilmiş korozyon önleyici çözümler için mühendislere danışılabilir.
