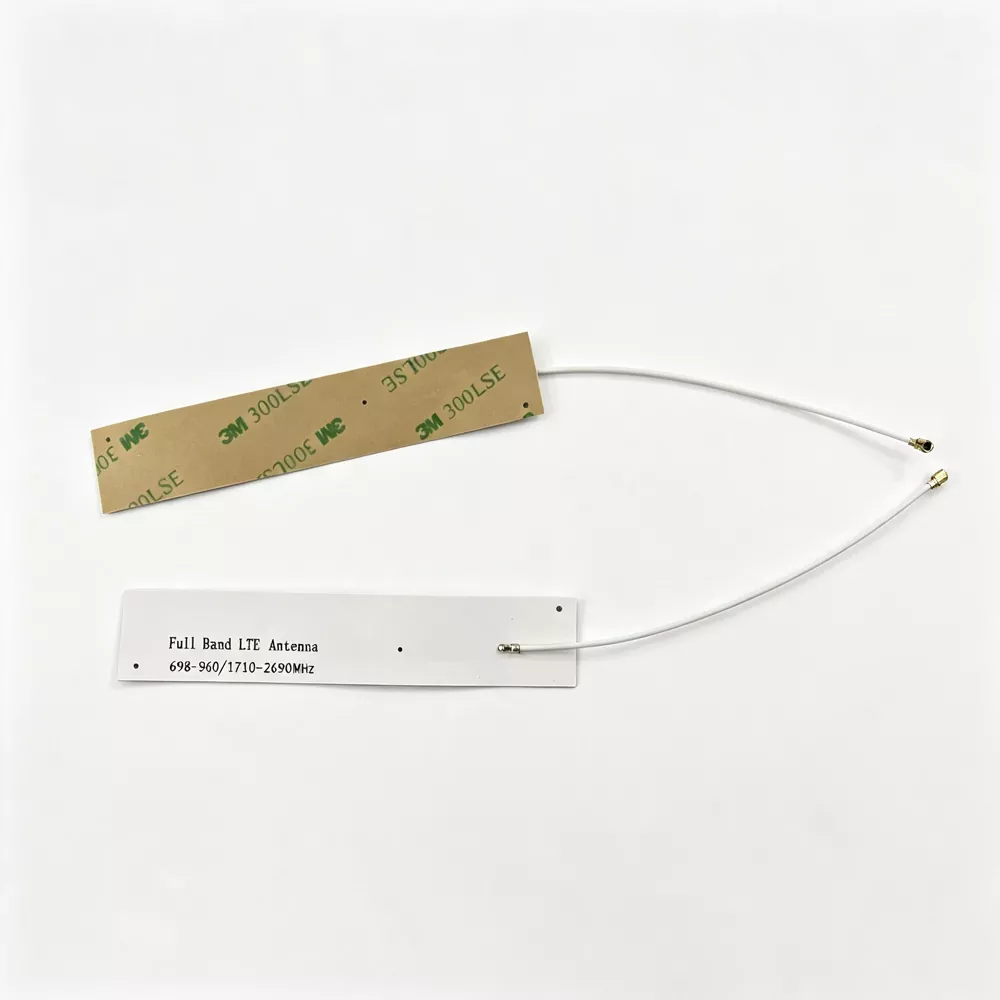

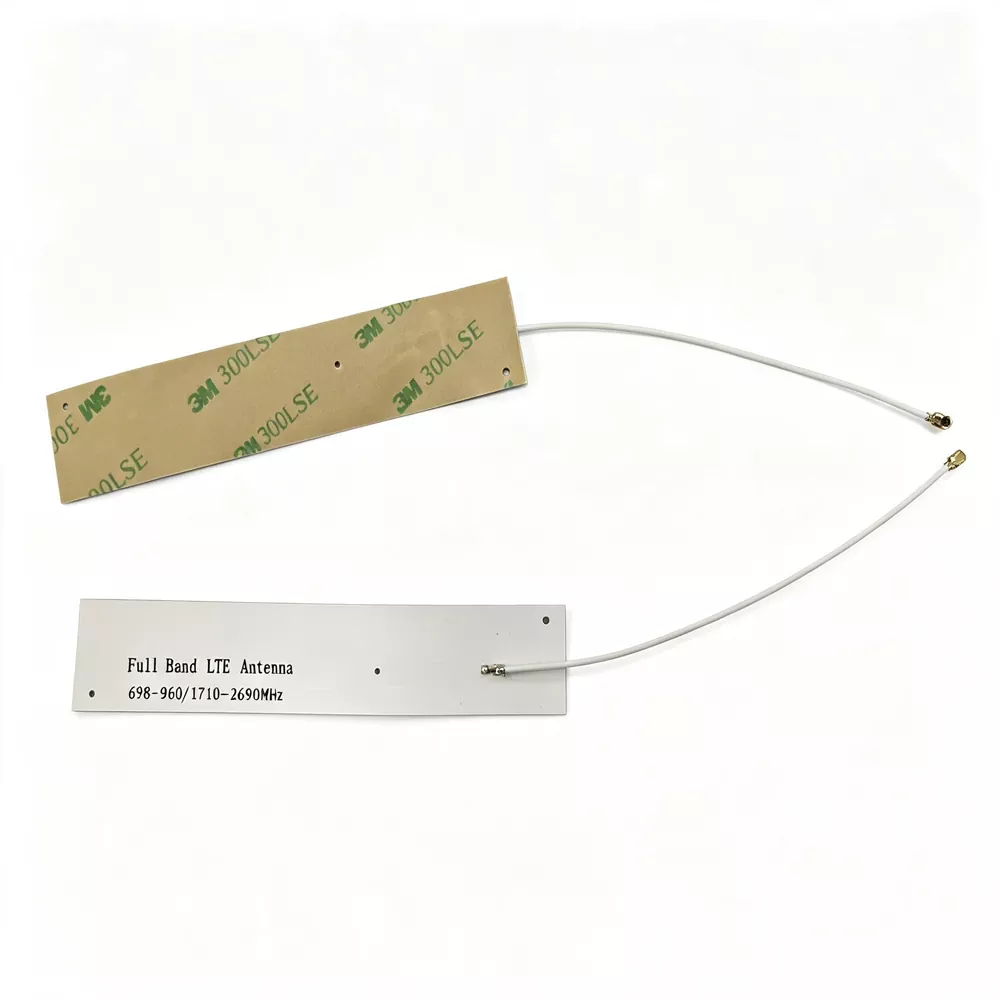

2G/3G/4G LTE Anteni

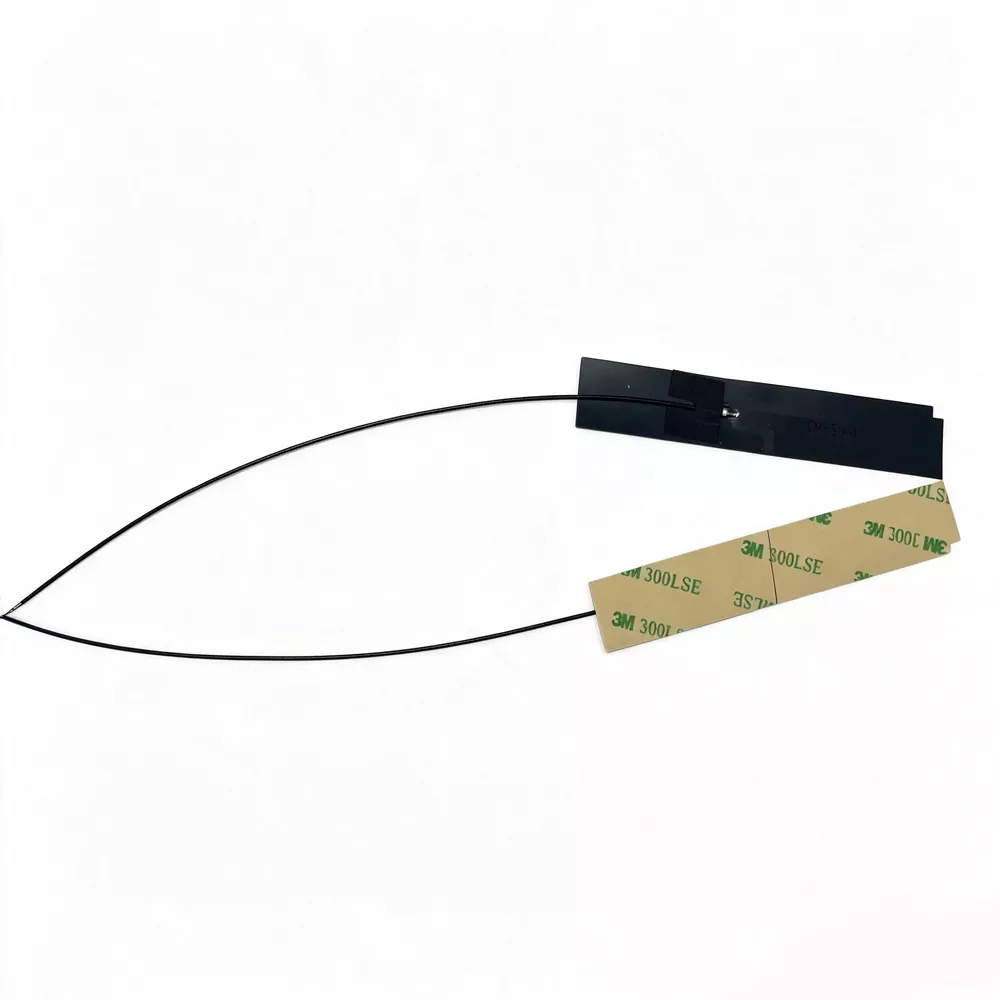

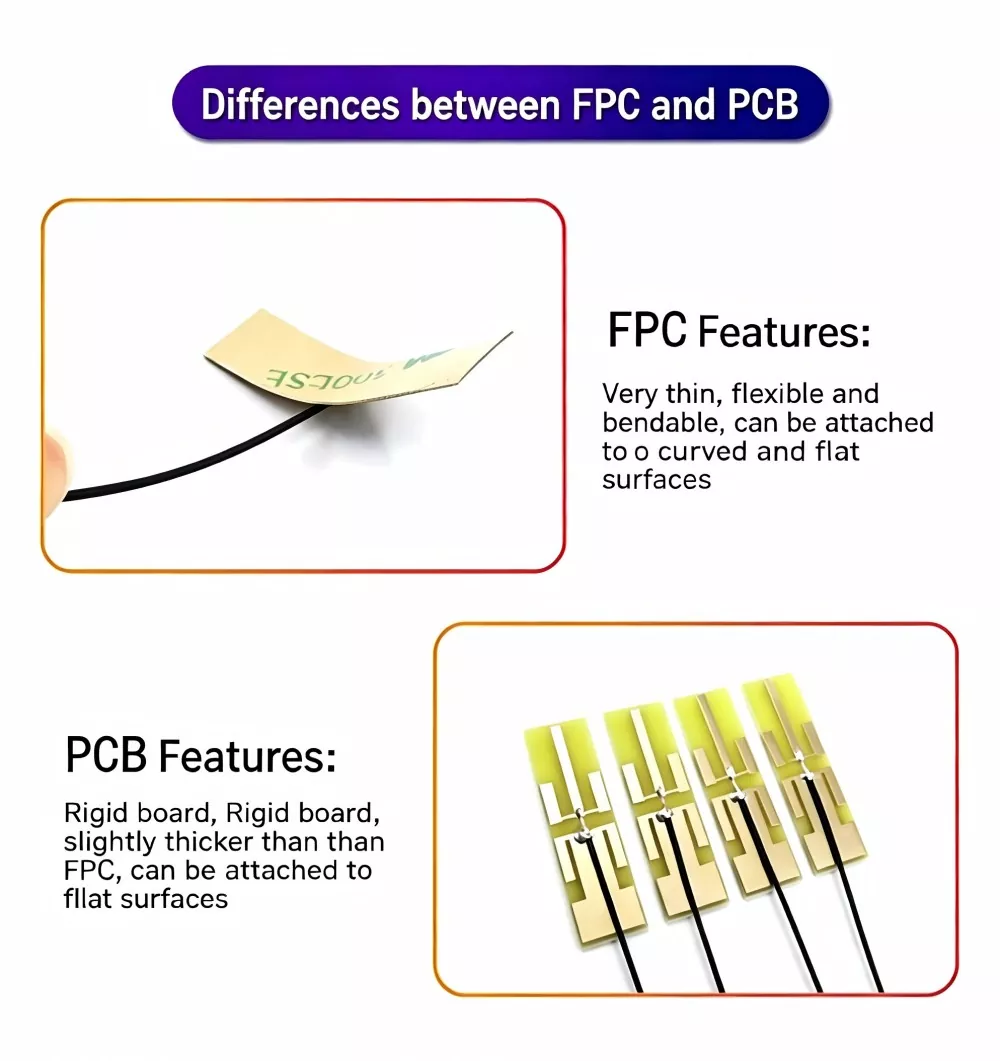

2G/3G/4G LTE anteni hafif, esnek ve bükülebilir yerleşik tam bantlı hücresel iletişim antenidir. Yaygın yüzeye monte antenin aksine, bu ürün FPC esnek devre kartı + koaksiyel doğrudan lehimleme işlemini kullanır. Anten hafif, ince ve yumuşaktır ve cihazın içindeki kavisli yüzeye ve dar yuva alanına serbestçe oturabilir. 2G GSM, 3G WCDMA ve 4G LTE çoklu ağ sinyal iletimini ve alımını destekler. Şu anda küçük akıllı IoT cihazları için tercih edilen yerleşik iletişim anteni türüdür ve küçük yerleşik alan, zayıf sinyal, kararsız temas ve cihazın zayıf titreşim direnci gibi sektördeki sorun noktalarını yaygın olarak çözmektedir.

Çalışma prensibi

Bu 2G/3G/4G LTE anteni FPC kaynaklı koaksiyel anten, esnek mikroşerit osilatör dizisinin radyo frekansı prensibine göre çalışır ve sinyalleri koaksiyel korumalı besleyicilerle iletir. Üç bölüme ayrılmıştır: sinyal radyasyon katmanı, yalıtkan alt tabaka katmanı ve korumalı iletim katmanı. Çalışma mantığı istikrarlı ve verimlidir:

• RF radyasyon prensibi: FPC kartı yüzeyi çok bantlı osilatör hatlarını hassas bir şekilde aşındırır, 2G/3G/4G tam bant rezonans noktalarıyla tam olarak eşleşir, bant ölü bölgeleri yoktur, ölçülen tam bant duran dalga oranı ≤1,5 ​​stabildir, sinyal yansıma kaybı son derece düşüktür.

• Kaynaklı iletimin avantajları: Koaksiyel hat ve FPC osilatör plakası, yüksek sıcaklıkta kalay lehimleme ile tek parça halinde oluşturulur. Yaygın perçinli ve kenetlenmiş yapıyla karşılaştırıldığında, ölçülen sismik performans %85 oranında artırılmıştır ve uzun süreli titreşim ortamında sıfır temas kaybı ve sıfır sinyal kesintisi yaşanır.

• Parazit önleyici koruma mekanizması: RG1.13 koaksiyel hat çift katmanlı koruma yapısı, elektromanyetik gürültüyü CPU'dan, güç kaynağından ve ekipmanın ana kartının çipinden etkili bir şekilde izole eder. Ekipmanın dahili girişim ortamında ölçülen sinyal alım hassasiyeti 3-5 dB artar.

• Çok yönlü radyasyon özellikleri: Düzlemsel çok yönlü iletim ve alım tasarımı, cihazın kapalı kabuğunun ve metal kasasının engellendiği senaryolarda kararlı sinyal çıkışını koruyabilir ve IoT cihazı dış mekan ağının başarı oranının %28 arttığı ölçülmüştür.

Kurulum ve Kullanım Kılavuzu

Bu FPC anteni yerleşik gömülü kurulumdur, kullanımı kolaydır, seri üretim montajına uygundur ve profesyonel hata ayıklama gerektirmez. Adımlar aşağıdaki gibidir:

1. Konum seçimi: Sinyal engellemeyi ve paraziti önlemek için cihazın içinde anakart çipinden, güç kaynağından ve metal kasadan uzakta açık bir alan seçin.

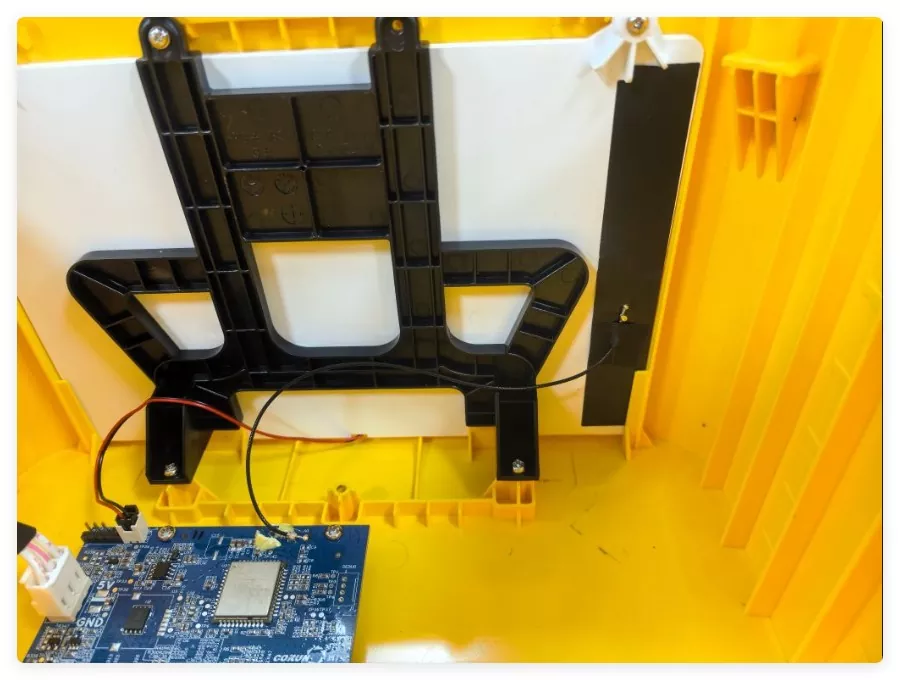

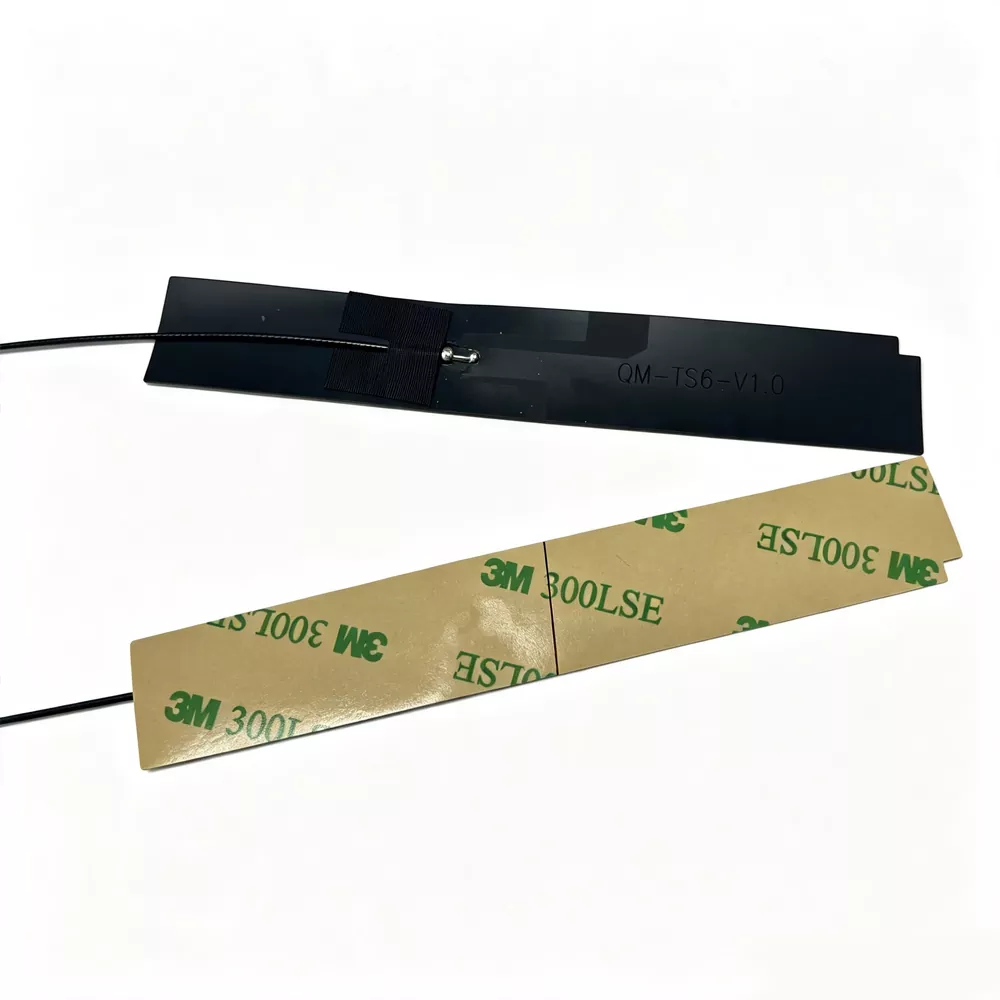

2. Tak ve sabitle: Antenin arkası yüksek mukavemetli 3M yapıştırıcıyla birlikte gelir. Cihazın iç duvarındaki toz ve yağ lekelerini temizledikten sonra düz ve sağlam bir şekilde oturtun ve cihazın kavisli yüzeyine uyacak şekilde gerektiği kadar bükün.

3. Arayüz yerleştirme: Arkadaki IPEX/SMA arayüzünü cihaz modülü anten soketine tam olarak bağlayın ve kablonun şiddetli çekilmesini önlemek için yavaşça sabitleyin.

4. Kablo organizasyonu: Sıkışmayı, bükülmeyi veya ölü katlanmaları önlemek ve koruyucu katmanın sinyali etkileyebilecek hasarını önlemek için fazla kablolar düzgün bir şekilde saklanmalıdır.

5. Açılış testi: Montaj tamamlandıktan sonra, tüm 2G/3G/4G ağ sinyallerinin normal şekilde alındığını test etmek için gücü açın ve ağa bağlanın; ardından seri üretim mümkün olur.

SSS

S1: Bu 2G/3G/4G LTE anteni FPC kaynaklı koaksiyel anten kullanım için bükülebilir mi?

A1: Evet. Ürün, serbestçe bükülebilen ve kavisli yüzeylere takılabilen esnek FPC taban malzemesinden yapılmıştır. Cihazın küçük dahili alanına sığar ve normal şekilde büküldüğünde kırılmaz veya sinyal performansını etkilemez.

S2: Özel kablo uzunluklarını ve arayüz türlerini destekliyor musunuz?

A2: Tamamen destekleniyor. Kaynak Fabrika olarak 10 cm'den 50 cm'ye kadar özelleştirilebilir hat uzunlukları, SMA, BNC, IPEX, LOGO serigrafi gibi değiştirilebilir arayüzler ve boyut ince ayarı desteklenmektedir.

S3: Lehimleme işleminin sıradan yapıştırılan antene göre avantajları nelerdir?

A3: Tek parça halinde koaksiyel hat kaynağı, gevşek boşluk yok, daha güçlü şok direnci, çekme direnci, yaşlanma karşıtı performans, yüksek sıcaklık ortamında ekipman titreşimi, sinyal titremesi ve zayıf temas sorunlarını tamamen çözer, zorlu endüstriyel ve araç senaryoları için daha uygundur.
