NFC entegre yumuşak anten nedir? Aktif anten nedir?

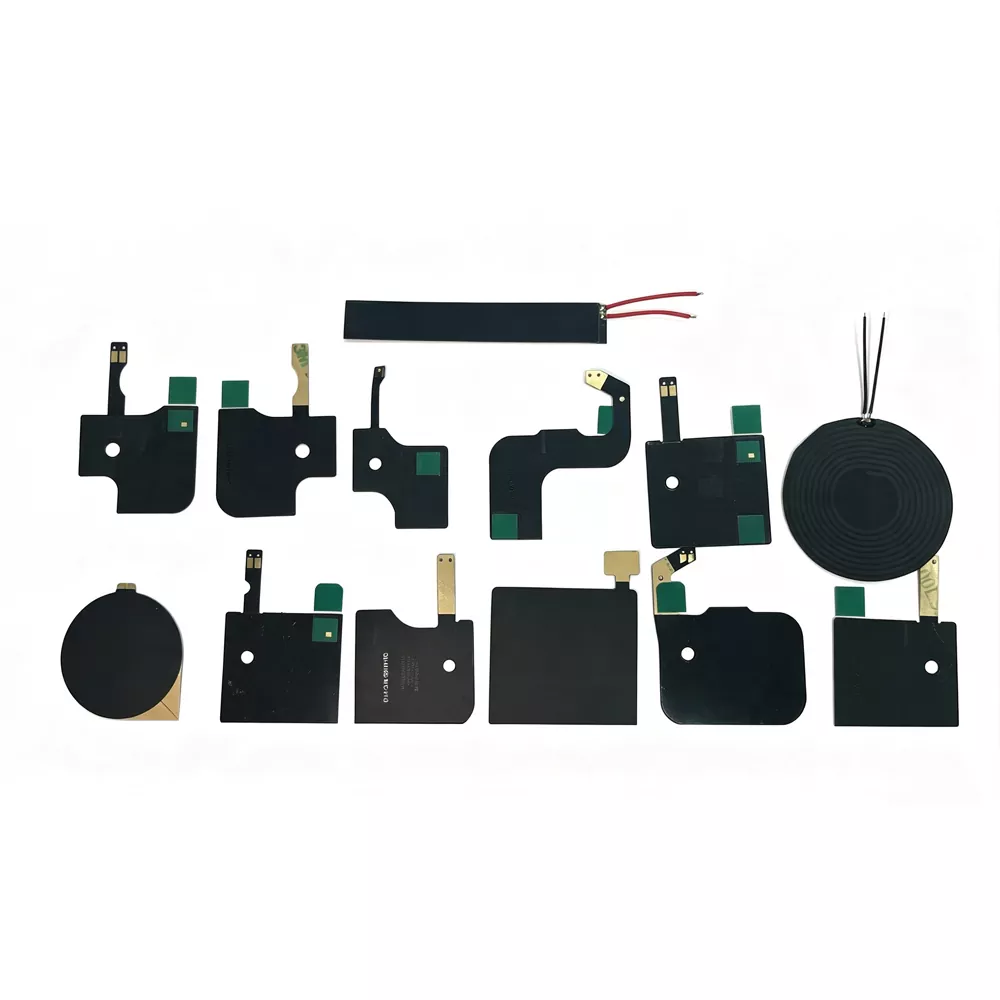

1.1 NFC Dahili Yumuşak Anten (FPC Esnek Anten)

NFC yerleşik esnek anten (NFC Esnek Baskılı Devre Anteni), esnek bir baskılı devre kartı (FPC) alt tabakası üzerinde üretilen ve 13,56 MHz frekans bandında çalışacak şekilde tasarlanmış bir tür NFC Antenidir. İletken bobin malzemesi olarak elektrolitik bakır kullanıyor ve belirli dönüşlere ve geometrik yapılara sahip özelleştirilmiş bobin desenleri oluşturmak için hassas bir dağlama işlemini benimsiyor. Yalıtım katmanı olarak ferrit manyetik film ile birleştirilen bu esnek anten, 3M yapışkanlı veya soyulabilir montaj çözümleri aracılığıyla elektronik cihazlara kolayca entegre edilebilir.

Çekirdek bileşenler:

- FPC substratı:Kalınlığı 0,14 ila 0,27 mm arasında değişen, hafif ve bükülebilir özellikler sağlayan esnek bir devre kartı malzemesi.

- Bakır bobin:Elektrolitik bakır aşındırma yoluyla üretilen bobin yapısı, anten endüktansını ve rezonans frekansı performansını belirler.

- Ferrit katmanı:Metal parazitini azaltan, manyetik alan izolasyonunu geliştiren ve sinyal iletim yönünü artıran, yüksek geçirgenliğe sahip manyetik malzeme.

- Yapışkan katman:Güvenilir yapışma gücü ve mükemmel yüksek sıcaklık direnci sunan orijinal 3M yapışkan malzemeleri kullanır.

- Bağlantı yöntemleri:IPEX terminalleri, lehimleme kafaları, yaylı kontaklar ve diğer özelleştirilmiş arayüzler dahil olmak üzere çeşitli bağlantı seçeneklerini destekler.

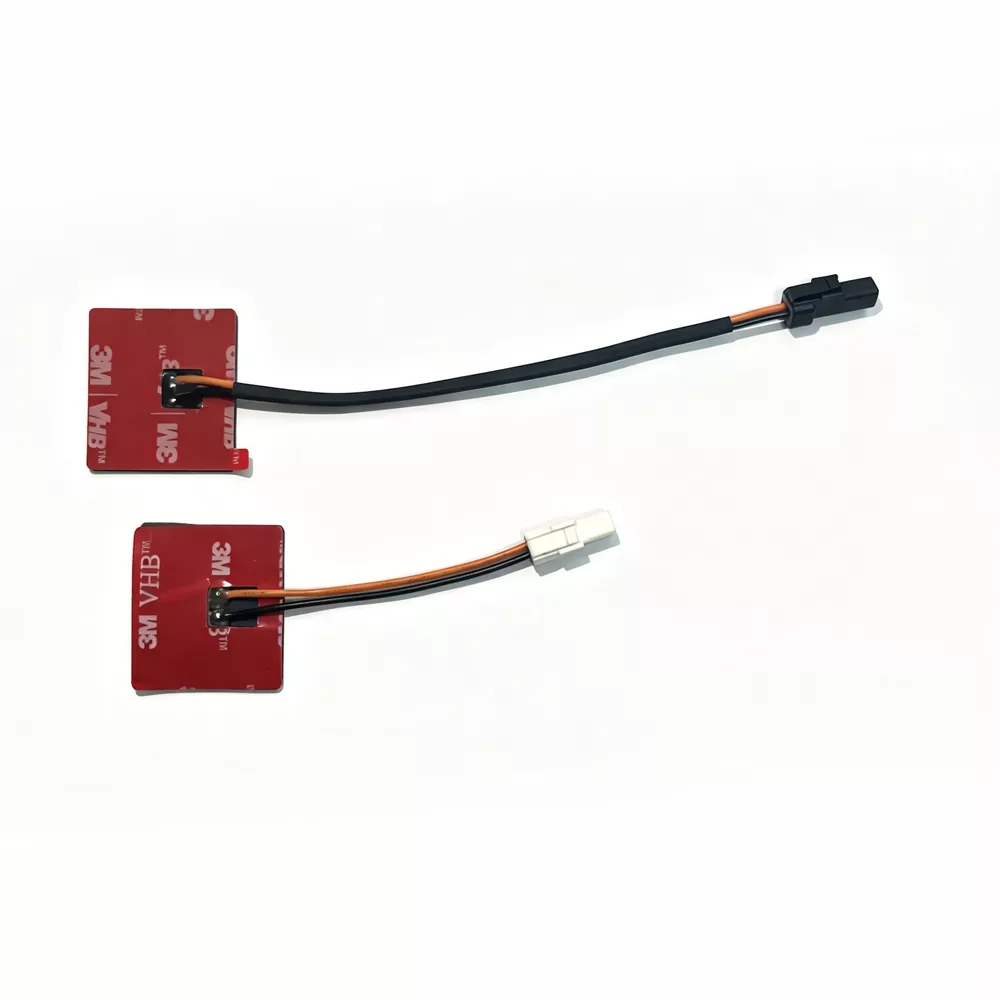

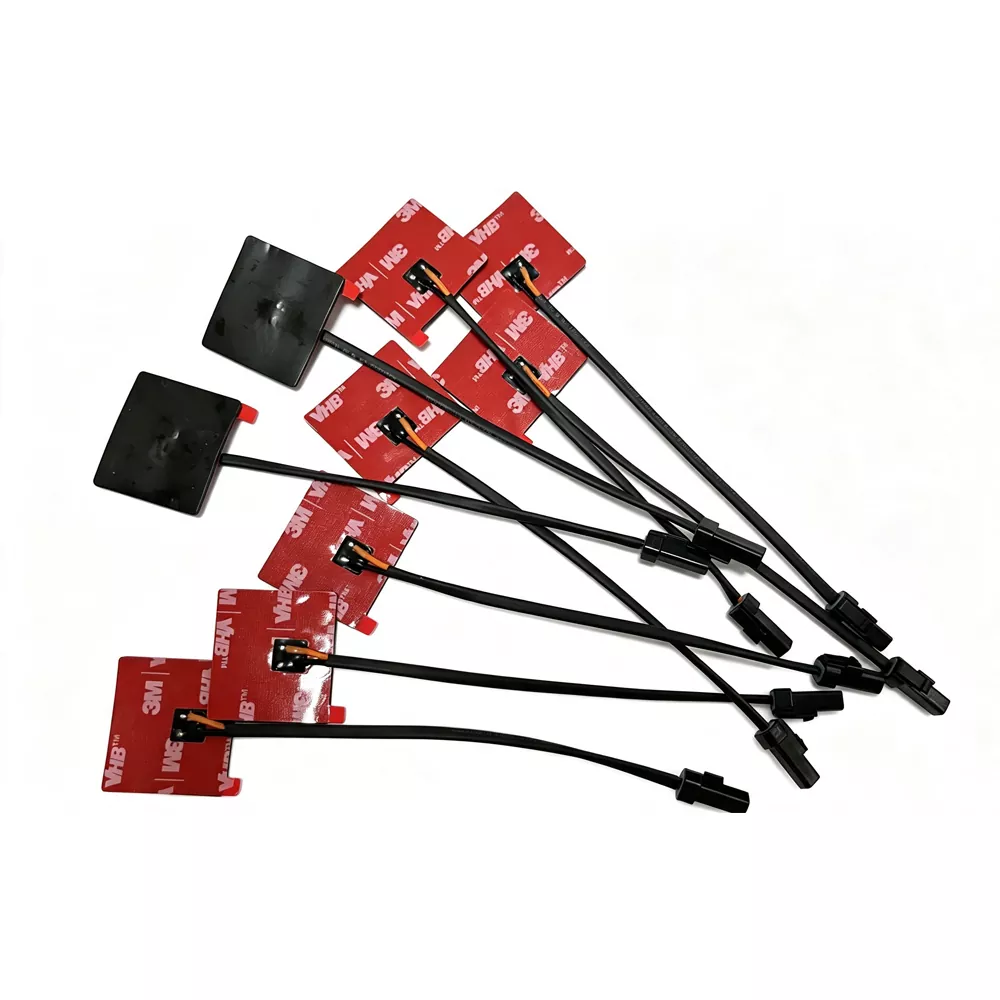

1.2 NFC aktif anten

Aktif NFC Anteni, geleneksel bir NFC antenini temel alan, aktif temassız bir ön uç veya sinyal yükseltme/sürüş devresini entegre eden bir anten sistemini ifade eder.

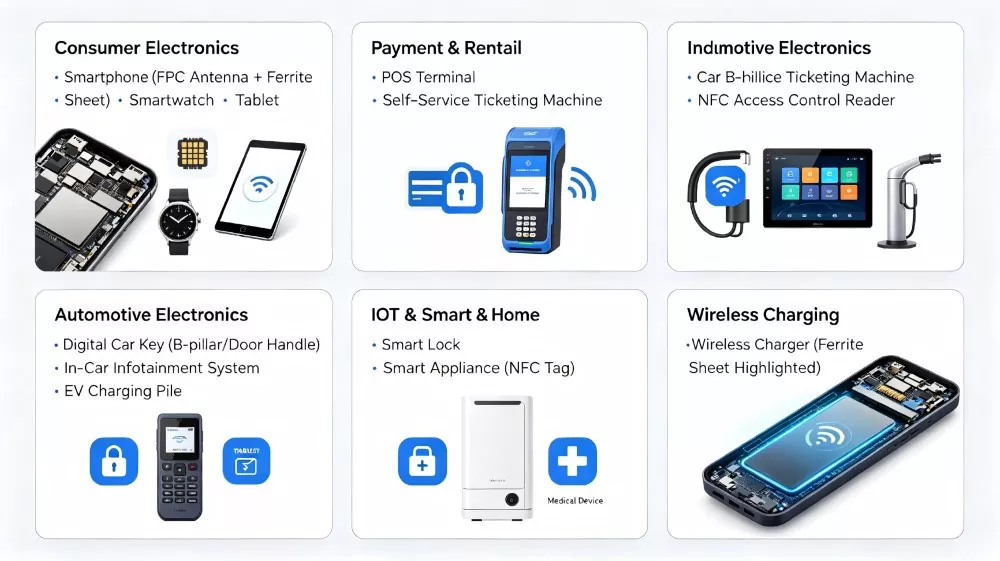

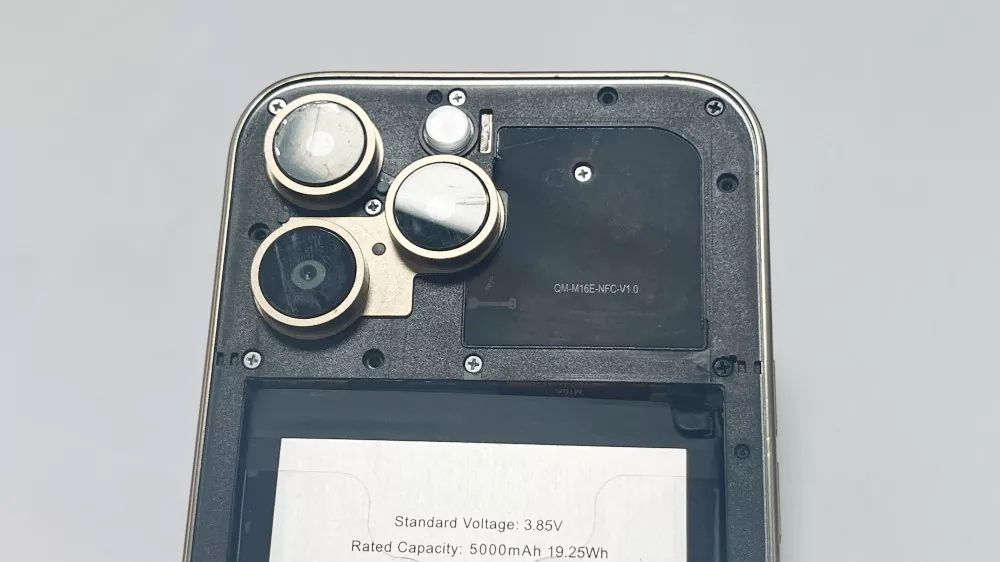

Uygulanabilir Cihazlar

Neden Qianmu Communication'ın NFC antenini seçmelisiniz?

1. Ultra ince, esnek tasarım - 0,14–0,27 mm kadar düşük kalınlık, ultra ince cihazlar ve esnek kurulum gereksinimleri için mükemmel şekilde uygundur.

2. Ferrit izolasyon katmanı - Metalik ortamlardan kaynaklanan parazitlere karşı etkin koruma sağlayan standart ferrit dahildir.

3. Çoklu kurulum yöntemleri - 3M yapışkanlı destek (çıkarılabilir yapışkan), IPEX terminalleri ve lehimleme dahil olmak üzere çeşitli seçenekleri destekler.

4. Geniş sıcaklıkta çalışma - Çalışma sıcaklığı aralığı: -40°C ila +85°C

5. Standartlarla tam uyumlu - RoHS çevre standartlarını karşılar

6. Özelleştirilmiş Hizmetler - Boyutlar, şekiller, bobin dönüşleri, endüktans değerleri ve daha fazlası için tamamen özelleştirilebilir destek.

7. Hızlı Teslimat - Hızlı numune üretimi ve verimli seri üretim teslimatı.

8. Profesyonel simülasyon desteği - Elektromanyetik simülasyonlar ve tüm makine optimizasyonu önerileri sağlama.

RF Davranışı ve Sistem Düzeyinde Hususlar

NFC Anteninin performansı yalnızca temel elektriksel özelliklerine değil aynı zamanda son cihaz yapısı tarafından oluşturulan genel elektromanyetik ortama da bağlıdır. Malzeme seçimi, iç düzen ve çevredeki bileşenler gibi faktörler anten verimliliğini ve iletişim kararlılığını önemli ölçüde etkileyebilir.

1. Metalin ayarını bozma etkisi

Anten, piller, koruyucu kapaklar veya mekanik çerçeveler dahil olmak üzere metal bileşenlerin yakınına kurulduğunda, indüklenen girdap akımları elektromanyetik özellikleri değiştirebilir ve rezonans frekansını değiştirebilir. Uygun ferrit izolasyonu olmadan, bu ayar bozucu etki rezonans sapmasına, daha düşük bağlantı performansına ve iletişim güvenilirliğinin azalmasına neden olabilir.

2. Alan stabilizasyonunda ferrit katmanı işlevi

Ferrit manyetik katman parazit korumasından daha fazlasını sağlar. Ayrıca manyetik alanı antenin metal olmayan tarafına yönlendirerek manyetik akı yönlendirme katmanı olarak da çalışır. Bu, bağlantı verimliliğini artırmaya, sinyal iletimini optimize etmeye ve metal bileşenlerin yakında olduğu uygulamalarda enerji kaybını en aza indirmeye yardımcı olur.

3. Empedans eşleştirme hassasiyeti

13,56 MHz'de çalışan NFC sistemleri, muhafaza tasarımı, yapışkan kalınlığı ve bobin deformasyonundaki değişikliklere karşı hassasiyetleri nedeniyle hassas empedans uyumu gerektirir. Mekanik yapıdaki küçük değişiklikler, rezonans noktasını ve Q faktörü performansını etkileyebilir, bu da anten entegrasyonundan sonra sistem düzeyinde ayarlamayı gerekli hale getirebilir.

4. Cihaz mimarisiyle bağlantı

Anten performansı ayrıca plastik muhafazalar, cam kapaklar ve PCB yığın yapıları dahil olmak üzere çevredeki malzemelerin dielektrik özelliklerinden de etkilenir. Daha yüksek dielektrik sabitine sahip malzemeler ek parazitik kapasitans oluşturabilir, bu da daha dar bant genişliğine ve azaltılmış iletişim marjına neden olabilir.

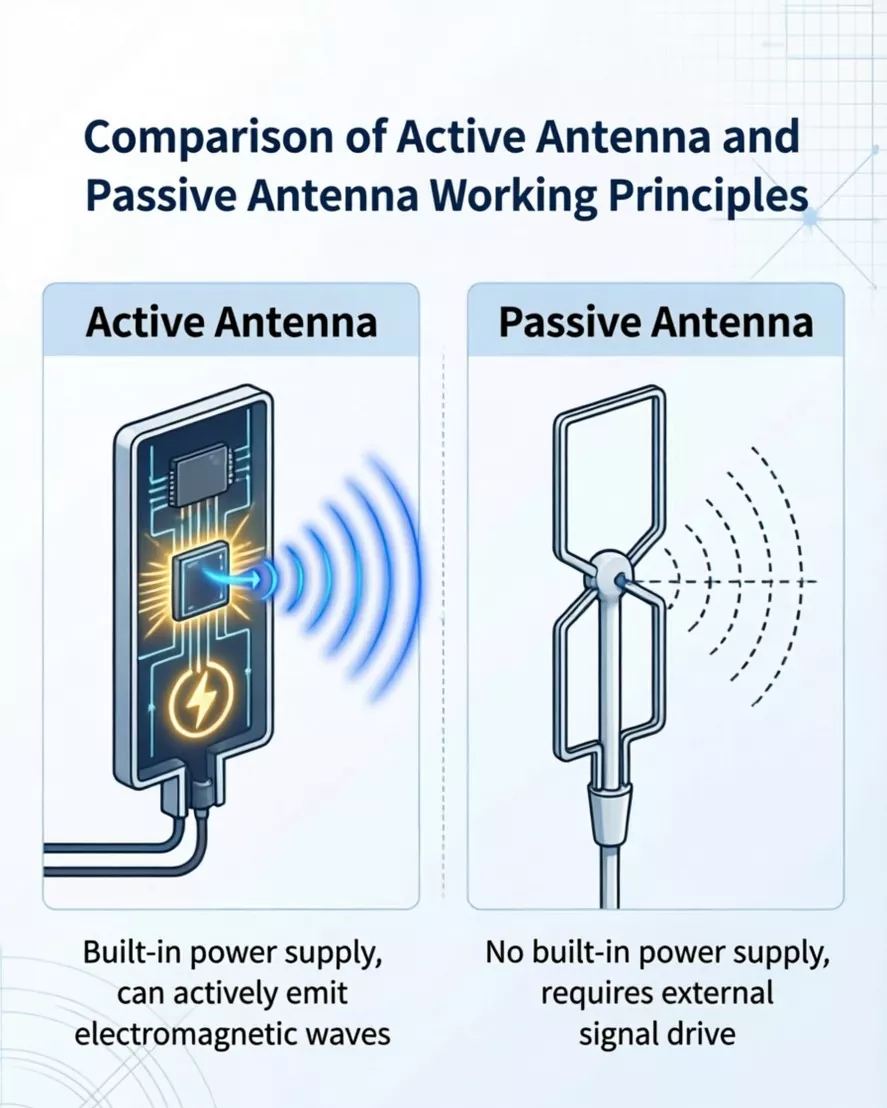

5. Aktif ve pasif sistem etkisi

Aktif NFC anten konfigürasyonları için tahrik devresi, elektromanyetik alanın dağıtımını ve gücünü doğrudan etkiler. Bu yaklaşım iletişim mesafesini uzatabilse de, aynı zamanda yük değişikliklerine karşı hassasiyeti de artırır ve topraklama, ekranlama ve genel sistem tasarımının daha hassas kontrolünü gerektirir.

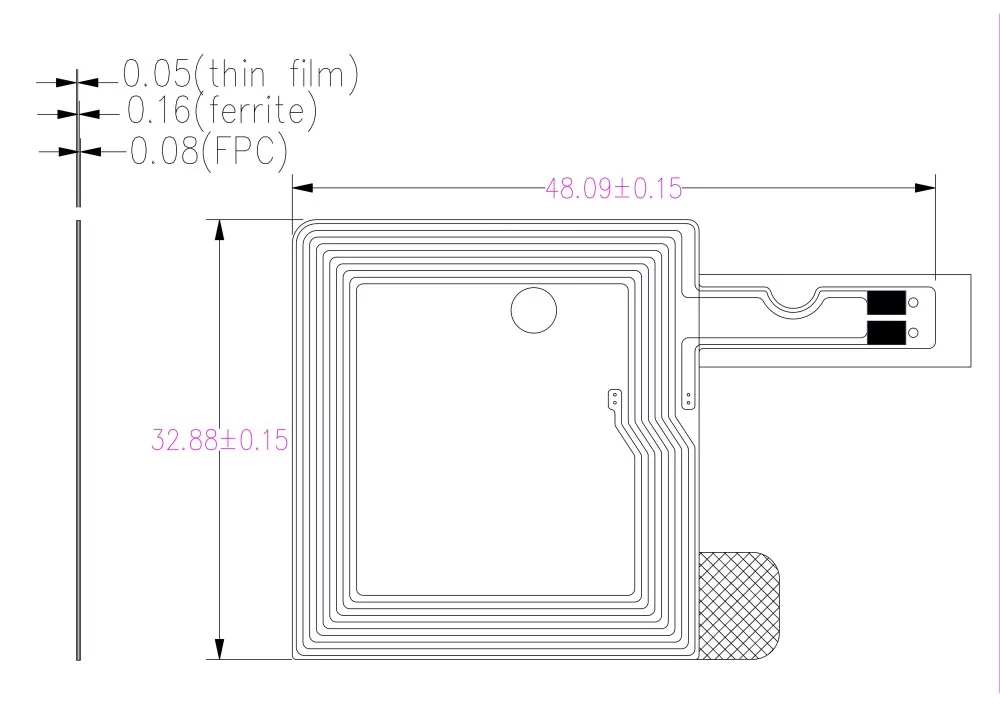

Teknik özellikler

Benzerleriyle karşılaştırıldığında: Qianmu Communications'ın fark yaratan avantajları

Kurulum Kılavuzu

Yapışkan destekli kurulum (FPC esnek anten)

Bu, en sık kullanılan NFC anten kurulum yöntemidir:

Kurulum adımları:

1. Yüzeyi temizleyin - Kurulum alanını (cihaz kasasının iç yüzeyi veya pil yüzeyi) temizlemek için alkollü mendil kullanarak yağ ve toz içermediğinden emin olun.

2. Serbest bırakma astarını soyun; 3M yapışkan koruyucu filmi antenin arkasından dikkatlice çıkarın.

3. Hizalama ve Konumlandırma - Bobin alanının engellenmediğinden emin olarak anteni belirlenen kurulum konumuyla hizalayın.

4. Hava kabarcıklarını ortadan kaldırmak için merkezden kenarlara doğru sıkıca ve eşit bir şekilde bastırın.

5. Kürleme ve Bekleme - Optimum yapışma kuvvetine ulaşmak için 24 saat bekletin.

Kurulum Notları:

Müşteri yorumları

"Qianmu Communications'ın NFC yerleşik yumuşak anteni, 85 mm'lik bir okuma aralığına ulaşarak yeni akıllı telefon modelimizde istikrarlı bir performans sergiledi. Ferrit katmanı, pil parazitine karşı etkin bir koruma sağlıyor ve seri üretim boyunca kalite tutarlılığı mükemmel." - Marka Üreticisi, Shenzhen Junge Technology Co., Ltd.

"POS terminallerinde kullanılan aktif NFC antenleri, yüksek güvenilirlik ve güçlü RF alanları gerektirir. Qianmu Communication'ın ürünleri sıkı EMVCo testlerimizi geçti ve şimdiden 300.000'den fazla ünite satın aldık." – Guangzhou ZhonghaidaUydu Navigasyon Teknolojisi Co., Ltd.Ödeme terminali üreticisi

SSS

S1: NFC'deki yerleşik yumuşak antenin çalışma frekansı nedir?

C: NFC, kısa mesafeli kablosuz veri aktarımı için yakın alan iletişim sistemlerinde yaygın olarak kullanılan, uluslararası standartlaştırılmış 13,56 MHz ±7 kHz frekans bandında çalışır.

S2: Tipik okuma mesafesi nedir?

C: İletişim aralığı, anten tasarımına, cihaz yapısına ve kurulum koşullarına bağlı olarak genellikle birkaç santimetreyle, genellikle yaklaşık 5-8 cm ile sınırlıdır.

S3: Ferrit çekirdekli bir NFC anteni ne zaman gereklidir?

C: Antenin pilin yüzeyine, metal bir mahfazanın yakınına veya metalik bileşenlerin bulunduğu bir ortama kurulması gerektiğinde, ferrit katmanla donatılmış bir antenin kullanılması zorunludur. Ferrit katmanı, metalin neden olduğu ters girdap akımı girişimini etkili bir şekilde izole edebilir.

S4: NFC yerleşik yumuşak anten ile aktif anten arasındaki fark nedir?

C: Yerleşik pasif anten, çalışması için okuyucu/yazıcıdan gelen manyetik alan indüksiyonuna dayanan pasif bir bileşendir ve bu da onu standart NFC uygulamaları için uygun kılar. Aktif anten, sinyal amplifikasyonunu ve sürüş devrelerini entegre ederek aktif olarak daha güçlü bir RF alanı oluşturmasını sağlar ve bu da onu daha sağlam bir sinyal gerektiren ödeme terminalleri gibi senaryolar için ideal hale getirir.

S5: Boyut ve şekil olarak özelleştirilebilir mi?

C: Evet, Qianmu Communications dikdörtgen, dairesel ve düzensiz şekiller de dahil olmak üzere her boyuttaki özel tasarımları destekler.

S6: Hangi endüktans aralığı yaygın olarak kullanılır?

C: Tipik tasarımlar, ayarlama ve empedans eşleştirme gerekliliklerine bağlı olarak yaklaşık 1–2 μH endüktans aralığına girer.

S7: Yaygın kurulum yöntemleri nelerdir?

C: Üç ana kurulum yöntemi vardır: ① 3M yapışkan destek (FPC esnek anten - en yaygın olarak kullanılır); ② IPEX konektörü (eklenti tipi); ③ Lehimleme kurulumu.

S8: Qianmu Communication bir tüccar mı yoksa fabrika mı?

C: Qianmu Communications, Ar-Ge, üretim ve satışları entegre eden bir üreticidir. Kendi fabrikamıza sahibiz ve eksiksiz bir üretim hattına ve sağlam bir kalite kontrol sistemine sahibiz; sadece bir ticaret şirketi olmaktan çok uzakız.
