Lora Anteni

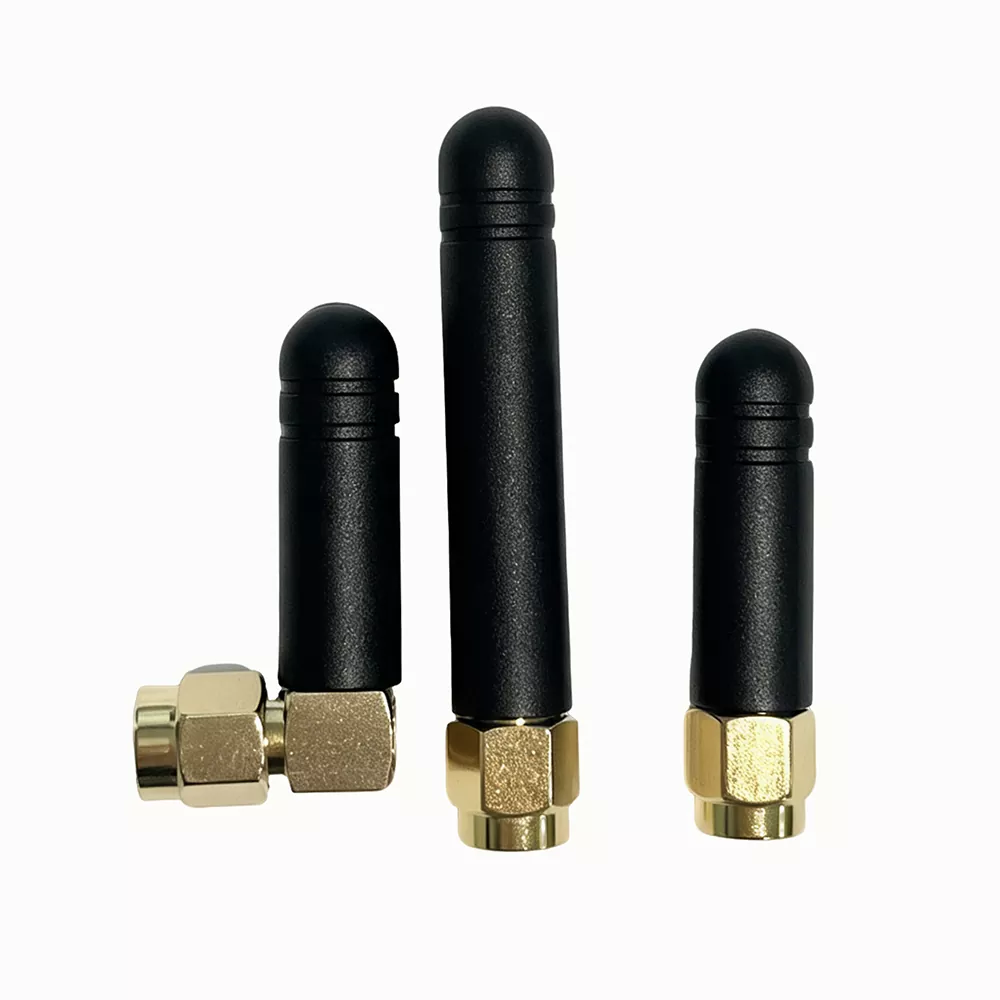

LoRa Antenna, uzun menzilli yaygın spektrum iletişimi için tasarlanmış 433MHz ve 868–920MHz endüstriyel IoT RF harici çubuk antendir.

Qianmu Communication tarafından geliştirilen bu anten, metal kabukların, duvarların ve ana kartların neden olduğu sinyal koruma kaybını azaltan, cihaz muhafazalarına, direklere ve kutulara esnek bir şekilde monte edilebilen bölünmüş bir harici çubuk yapısını benimser.

433MHz düşük bant ve küresel 868–920MHz ISM bandını doğru bir şekilde kaplayan, tek parça kalıplanmış saf bakır osilatör ve hava koşullarına dayanıklı PVC muhafaza kullanır.

İstikrarlı toplu performansa sahip LoRa Anteni, uzun mesafeli düşük güçlü IoT ağ projeleri için uygundur.

Çalışma Prensibi

Qianmu Communication 433/868–920MHz LoRa Anteni, uzun mesafeli sinyal iletimi ve alımını sağlamak için çok yönlü RF radyasyonuyla birleştirilmiş bölümlü bir rezonans osilatör tasarımı kullanır.

İç yapı bir RF konektörü, empedans uyumlu osilatör, izolasyon koruma katmanı ve su geçirmez koruyucu muhafazadan oluşur. Tüm performans parametreleri şirketin RF laboratuvarı tarafından bir vektör ağ analizörü kullanılarak test edilir.

1. Çift Bantlı Parçalı Rezonans Tasarımı

Anten, 433MHz düşük frekans bandı ve 868–920MHz ISM bandı için bağımsız olarak eşleşen iki osilatörü entegre eder. Ölçülen tam bantlı VSWR ≤1,3'tür ve her iki frekans aralığında kararlı rezonans sağlar.

Bir anten, ayrı bir envanter gerektirmeden iki ana LoRa iletişim bandını destekler.

2. 360° Çok Yönlü Radyasyon Tasarımı

Simetrik çubuk şeklindeki osilatör yapısı, ≤1dB dalgalanmayla düzgün yatay radyasyon sağlar ve sinyal kör noktalarını azaltır.

Aynı iletim gücü altında, açık alanda ölçülen iletim mesafesi, cihazın yerleşik antenininkinden 2,8 kat daha uzundur ve sinyal dengesizliği olmadan çok yönlü cihaz ağını destekler.

3. Metal Koruma ve Parazit Önleyici Yapı

Ağ geçidi ana kartlarından, endüstriyel motorlardan ve güç kaynağı kablolarından kaynaklanan elektromanyetik paraziti azaltmak için anten tabanına bakır koruyucu halkalar entegre edilmiştir.

Fabrikalar ve trafo merkezleri gibi güçlü girişim ortamlarında ölçülen veri paketi kaybı %65 oranında azaltılarak istikrarlı IoT veri iletimi sağlanır.

4. Dış Hava Koşullarına Dayanıklı Yapı

Anten, sızdırmaz kauçuk contalara sahip, kalınlaştırılmış PVC su geçirmez bir muhafazayı benimser. 72 saatlik döngüsel yaşlandırma testlerinden ve -40°C'den +70°C'ye kadar yağmur suyuna dayanıklılık testlerinden geçmiştir.

Osilatör, ≤±2MHz dahilindeki frekans sapması ile oksidasyona karşı korunur ve istikrarlı dış mekan performansını korur.

5. 50Ω Standart Empedans Eşleştirme

Anten, hassas fabrika empedans ayarını kullanır ve LoRa cihazları için standart RF arayüzlerini destekler.

Empedans uyumsuzluğundan kaynaklanan sinyal yansımasını azaltır, cihazın iletim gücünü %12 azaltır ve terminal pil ömrünü uzatır.

Destekleyici cihazlarla uyumlu

Bu LoRa anteni güçlü RF uyumluluğuna sahiptir ve adaptör aksesuarları olmadan düşük güçlü IoT iletişim terminallerinin büyük çoğunluğuna doğrudan bağlanabilir

1. LoRa iletişim ana bilgisayarı: 433MHz LoRa ağ geçidi, 868/915MHz endüstriyel LoRa yoğunlaştırıcı, dış mekan LoRa toplama baz istasyonu, kablosuz veri iletim radyosu

2. Akıllı algılama terminalleri: Toprak sıcaklığı ve nem sensörü, su kalitesi izleme probu, gaz/yangın duman alarmı, sıvı seviyesi basınç toplayıcı

3. Endüstriyel Nesnelerin İnterneti (iot) cihazları: atölye veri toplama terminali, üretim hattı kablosuz kanbanı, depo mal konum etiketi sunucusu

4. Akıllı şehir aksesuarları: Sokak lambası tek lambalı kontrol cihazı, park manyetik dedektörü, rögar kapağı durum monitörü, dış mekan güvenlik alarm sunucusu

5. RF aksesuar bileşenleri: RF besleyiciler, sinyal güç bölücüler, RF röle amplifikasyon modülleri

Standartlaştırılmış teknik özellikler

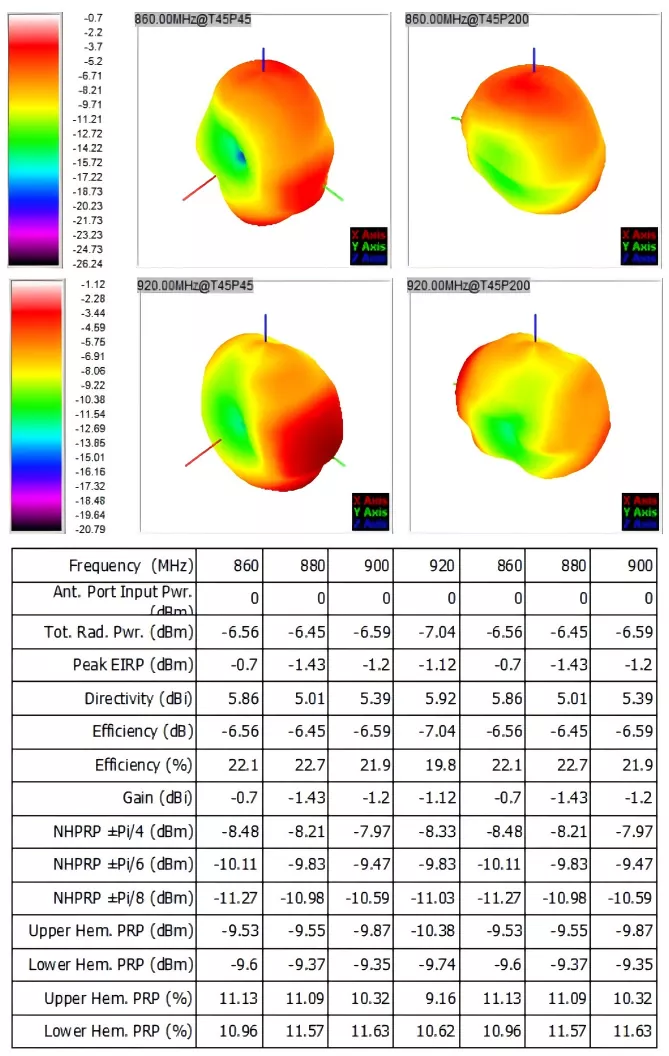

Tüm parametreler kurum içi RF yankısız oda testlerinin sonuçlarıdır. Her bir LoRa anten partisi, proje kabulü, ihracat gümrük beyanı ve Taraf A yeterlilik doğrulaması için kullanılabilecek bir kağıt fabrikası test sayfasıyla birlikte gelir:

Satın Alma Rehberi

Birçok IoT alıcısı ve Ar-Ge mühendisi modelleri esas olarak fiyata göre seçer; bu da yetersiz iletim mesafesine, dış mekan hasarına, projenin yeniden çalışmasına ve daha sonra maliyetlerin artmasına neden olabilir.

Qianmu Communication LoRa Anteni satın alırken model dört temel faktöre göre seçilebilir:

1. Frekans Bandı Gereksinimlerine Göre Seçim Yapın

Avrupa ihracatı ve yurt içi belediye projeleri için 868MHz bandı tercih edilmektedir. 433MHz bandı, evsel tarım arazisi uygulamaları ve endüstriyel 433MHz sensör cihazları için uygundur.

Çok bantlı hibrit ağ projeleri için, tek antenle farklı cihazları desteklemek üzere 433/868–920 MHz çift bantlı LoRa harici antenleri seçin.

2. Çalışma Ortamına Göre Seçim Yapın

Kapalı kuru odalar ve ofisler için uygulama şartlarına göre standart modeller seçilebilmektedir.

Dış mekan tarım arazileri, belediyeye ait sokak lambaları ve kıyıdaki yüksek nemli veya yüksek tuzlu ortamlar için, su girişini ve arızayı önlemek amacıyla IP65 su geçirmez ve hava koşullarına dayanıklı modelleri seçin.

Kuzey bölgelerdeki sıfırın altındaki sıcaklıklara sahip bölgeler için, ürünün ≥-40°C'lik düşük sıcaklıkta çalışmayı desteklediğini doğrulayın.

3. İletim Mesafesi Gereksinimlerine Göre Seçim Yapın

Kısa mesafeli iç mekan ekipmanları için düşük kazançlı antenler seçilebilir.

Birkaç kilometreyi kapsayan tarım arazileri ve parklardaki dış mekan izleme uygulamaları için, ağ geçidi yatırımını azaltmak amacıyla yüksek kazançlı çift bantlı antenler kullanılmalıdır.

4. Proje Gereksinimlerine Göre Seçim Yapın

Laboratuvar testleri ve kısa vadeli projeler için küçük miktarlarda standart modeller satın alınabilir.

Akıllı şehirler ve akıllı tarım gibi uzun vadeli büyük ölçekli projeler için, tutarlı ekipman görünümünü korumak ve uzun vadeli işletme ve bakım maliyetlerini azaltmak için serigrafi baskılı logolar ve özel arayüzlerle toplu özelleştirme seçilebilir.

SSS

S1: Bu LoRa harici anten aynı anda hem 433MHz hem de 915MHz frekans bantlarını destekliyor mu?

Cevap1: Qianmu Communication'ın LoRa harici anteni 430-440MHz, 860-930MHz aralığının tamamını kapsar ve 433MHz, 868MHz ve 915MHz ana akım ISM bantlarıyla mükemmel şekilde uyumludur. Tek bir anten farklı bölgelerdeki LoRa cihazlarına uyarlanabilmektedir.

S2: Anten arayüzü, LOGO muhafazası ve ihracat ambalajı özelleştirilebilir mi?

A2: Tamamen özelleştirilebilir. Kaynak Fabrika olarak, talep üzerine SMA/BNC/N/IPEX gibi çeşitli RF arayüzlerini değiştirebilir, müşteri markası LOGOsunun kabuk üzerine serigrafi baskısını, özel nötr İngilizce ihracat renk kutusunu destekleyebilir ve OEM/ODM özel siparişleri için minimum sipariş miktarını esnek bir şekilde müzakere edebiliriz.

S3: LoRa harici anteninin gerçek iletim mesafesini nasıl doğrulayabiliriz? Ölçülen verileri sağlayabilir miyiz?

A3: Evet. Her LoRa harici anten grubu, bir radyo frekansı yankısız oda test raporuyla birlikte gelir.
