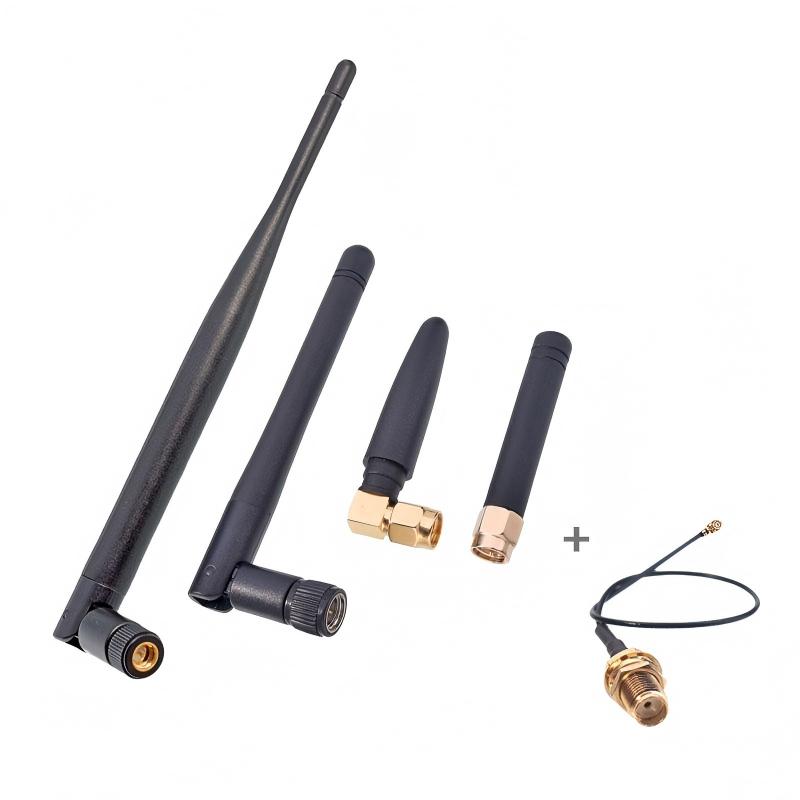

Lastik ördek anteni tam olarak nedir?

A lastik ördek anteni(genellikle kauçuk anten veya lastik ördek anteni olarak bilinir) yaygın olarak kullanılan küçük bir antendir.çok yönlü antenAdını dış koruyucu kauçuk veya plastik tabakasından alır. Telsizler, kablosuz yönlendiriciler, araba radyoları ve IoT cihazları gibi kablosuz iletişim cihazlarında yaygın olarak kullanılır. Qianmu Communications, temel özelliklerini ve çalışma ilkelerini şöyle açıklıyor:

1. Yapı ve Tasarım Özellikleri

Dış malzemeler:

Dış katman esnek kauçuk/silikondan (bazıları sert plastiktir) yapılmıştır ve su geçirmezlik, şok direnci ve korozyon direnci gibi fiziksel koruma sağlar.

Renk genellikle siyahtır ve diğer renklerde (beyaz veya turuncu gibi) birkaç özel seçenek mevcuttur.

İç yapı:

Çekirdek radyatör: Antenin yayılan elemanı olarak görev yapan, içine gizlenmiş dahili spiral sarılı metal tel (bakır veya çelik).

Baz eşleştirme devresi: Cihaz eşleştirmesi için empedansı (tipik olarak 50Ω) optimize etmek amacıyla alt kısma küçük bir eşleştirme devresi (kapasitör veya indüktör gibi) entegre edilebilir.

Konektör: Altta SMA, RP-SMA ve TNC gibi ortak RF arayüzleri kullanılarak ekipmana doğrudan vida bağlantısı sağlanır.

Şekil: silindirik veya konik, genellikle 5–20 cm uzunluğunda (çalışma frekans bandına bağlı olarak), yaklaşık 0,5–2 cm çapında.

2. Çalışma Prensibi ve Elektriksel Özellikler

Radyasyon Prensibi: Dahili spiral tel, esasen kısaltılmış bir tek kutuplu anten görevi görür, elektriksel uzunluğu spiral yapı boyunca uzatılır ve küçük fiziksel boyutlarına rağmen hedef frekans bandında (433 MHz veya 2,4 GHz gibi) rezonans sağlar.

Çok yönlü radyasyon: Dikey olarak monte edildiğinde, 360°'de yatay yönde eşit radyasyon sağlar ve dikey yönde daha düşük kazanç sağlar.

Bant kapsamı

1. Tek bant: Belirli bir frekans bandı için özel olarak tasarlanmıştır (örn. GPS 1,5GHz, 4G 1,8GHz).

2. Çok bantlı: Parçalı spiral veya endüktif tasarım yoluyla birden fazla frekansı destekler (örn. aynı anda UHF 400 MHz ve 2,4 GHz'i kapsar).

3. Temel Avantajlar

Fiziksel dayanıklılık:

Kauçuk kasa bükülmeye karşı dayanıklı ve su geçirmezdir (genellikle IP67 sınıfı), bu da onu dış mekan veya mobil uygulamalar (otomotiv ve el cihazları gibi) için uygun hale getirir.

Kurulumu kolay:

Cihaz arayüzünü karmaşık kurulumlara gerek kalmadan doğrudan bağlayın.

Düşük maliyet:

Endüstriyel seri üretimin maliyeti düşüktür.

Hafif:

Tipik olarak 50 gramdan daha hafif olduğundan taşınabilir cihazlar için idealdir.

4. Tipik Uygulama Senaryoları

Tüketici Elektroniği:

Ev yönlendiricisi (Wi-Fi 2,4 GHz/5 GHz), Bluetooth kulaklıklar, akıllı ev sensörleri.

TP-Link yönlendiricinin üstündeki çıkarılabilir siyah kauçuk anten.

Profesyonel Kablosuz İletişim:

İki yönlü telsiz (UHF/VHF bandı), araca monteli telsiz ve drone video iletim anteni.

Nesnelerin İnterneti (IoT):

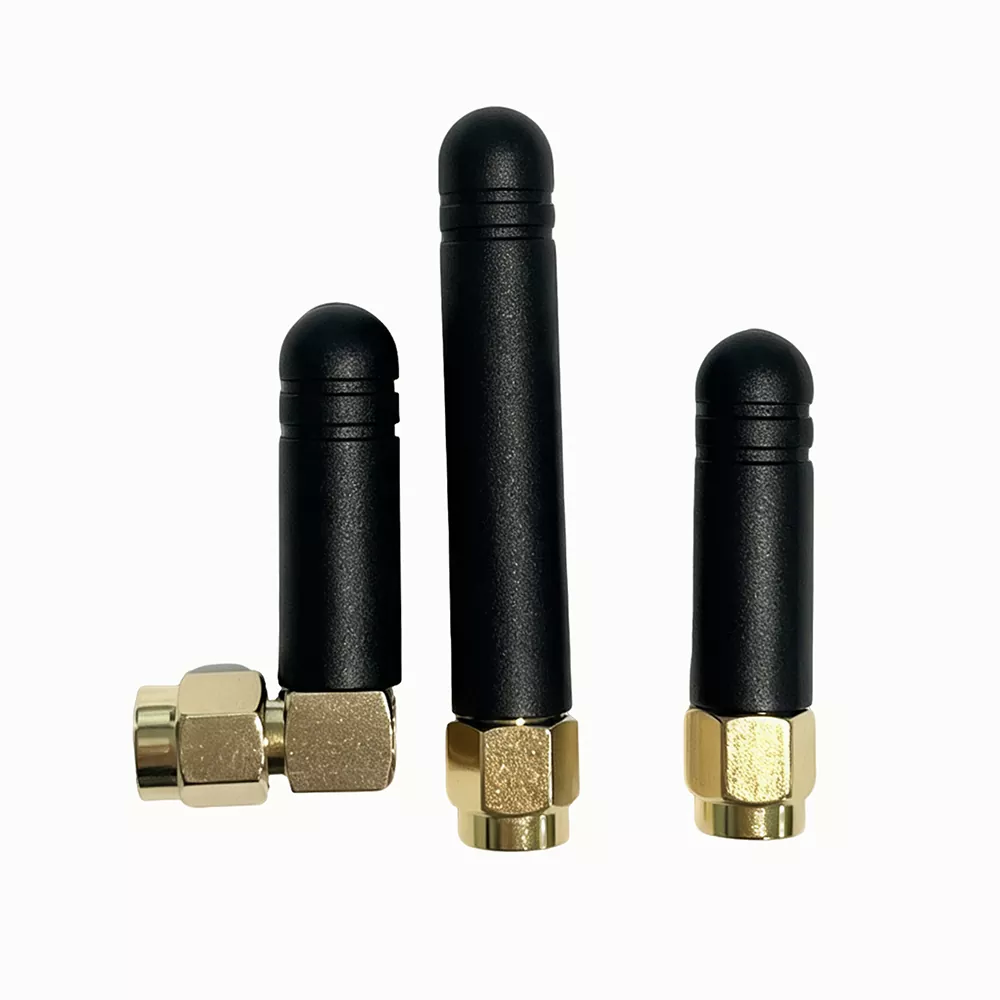

NB-IoT/LoRa modülü anteni, GPS konumlandırma terminali.

Endüstriyel ekipman:

Endüstriyel uzaktan kumandalar (vinçler, AGV'ler), sensör ağ düğümleri.

5. Sınırlamalar ve Hususlar

Daha düşük verimlilik:

Minyatürleştirme kısıtlamaları nedeniyle radyasyon verimliliği genellikle yalnızca %30 ila %60 arasındadır (tam boyutlu antenler için bu oran %80'in üzerindedir).

Sınırlı kazanç:

Düşük kazanç özellikleri, iletim mesafelerinin kısalmasına neden olur (örneğin, çift kutuplu antenlere sahip Wi-Fi yönlendiricileri genellikle ≤50 metrelik bir aralığı kapsar).

Kurulum konumuna duyarlı:

Çok yönlülüğü sağlamak için dikey olarak kurulmalıdır; metal yüzeylere yaklaşıldığında performans düşer (zemin düzlemi etkisi).

Sabit frekans bandı:

Fabrikadan çıktıktan sonra frekans ayarlanamaz; ekipmanın frekans bandına göre hassas model seçimi gereklidir.

6. Seçim ve Kullanım Önerileri

Eşleşen frekans bandı:

Cihazın çalışma frekans bandını (örn. 315 MHz, 868 MHz, 2,4 GHz) doğrulayın ve karşılık gelen rezonans antenini seçin.

Arayüz uyumluluğu:

Fiziksel uyumsuzluğu önlemek için cihaz arayüz tipini (örn. SMA erkek/dişi) doğrulayın.

Sahne Uyarlaması:

Dış mekan ekipmanı IP67 koruma derecesine sahip olmalıdır; Araca monteli ekipmanlarda titreşim önleyici tasarım dikkate alınmalıdır.

Performans Yükseltmesi:

Uzun menzil gereksinimleri, yüksek kazançlı bir antenle değiştirilerek karşılanabilir, ancak bu, çok yönlülüğü feda edecektir.

Özet: Kamçı anten, kablosuz cihazlarda ekonomik ve pratik bir çözümü temsil eder; düşük maliyeti, kolay kurulumu ve sağlam fiziksel dayanıklılığı nedeniyle tüketici elektroniği ve endüstriyel donanımlarda tercih edilir. Bununla birlikte, düşük kazancı ve dar bant genişliği, yüksek performanslı senaryolarda uygulanmasını sınırlandırmaktadır; bu nedenle, uzun menzilli veya son derece güvenilir iletişimler (drone video iletimi veya baz istasyonları gibi) için profesyonel harici antenler gerekli olmaya devam etmektedir.
