Tavana Monte Anten

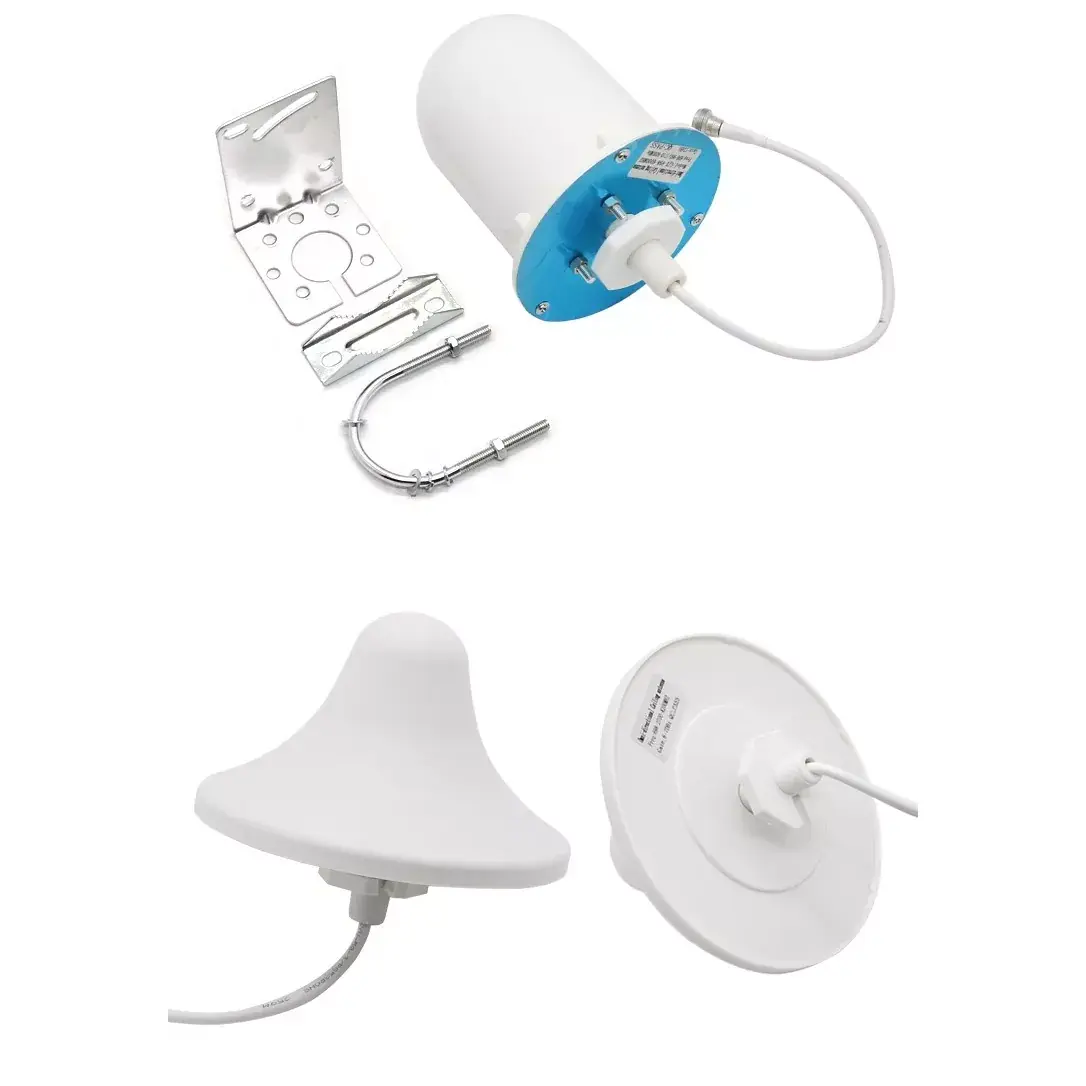

Tavana Monte Anten, iç mekanda tavana monte edilen çok yönlü radyo frekansı antenleridir. Qianmu Communication'ın kendi geliştirdiği tavana monte anten, hassas saf bakır osilatörler ve içinde yüksek düzeyde izole edilmiş reflektör arka plakaları bulunan entegre bir dairesel tavan tasarımına sahiptir ve pasif bir geniş bant iletişim antenidir. Ürün, hem kurulum estetiği hem de tam kapsama kapasitesi dikkate alınarak 360° tekdüze sinyal radyasyonu elde etmek için doğrudan tavana gömülebilir ve iç mekan WiFi, Bluetooth, 4G sinyal amplifikasyonu ve tüm evi kapsayan ağ sistemleriyle geniş ölçüde uyumludur. Saf bakır osilatör + alev geciktirici ABS muhafaza prosesine sahip Qianmu iletişim tavana monte anteni, oteller, ofis binaları, alışveriş merkezleri, fabrikalar vb. gibi çeşitli ticari iç mekan ağ projeleriyle mükemmel şekilde uyumludur.

Çalışma prensibi

Bin örgülü iletişim tavana monte anten, koaksiyel besleme osilatör radyasyonu ve alt yansıma toplamadan oluşan ikili mekanizma aracılığıyla istikrarlı sinyal iletimi ve alımı sağlar. İç yapı dört katmana ayrılmıştır: besleme konektörü, radyasyon osilatörü, izolasyon reflektörü ve koruyucu muhafaza. Her performans parametresi yankısız odada ölçülür, hiçbir yanlış parametre işaretlenmez:

1. Geniş bant osilatör rezonans prensibi: 2400-2500 MHZ ve 5150-5850 MHZ çift WiFi standart frekans bantlarını kapsayan halka şeklinde çok yönlü bakır osilatörleri kullanarak, ölçülen frekans bandı duran dalgası genel olarak ≤1,4'tür, tam frekans bandında rezonans kör bölgesi yoktur ve 5G frekans bandının bazı bölgelerde bulunamayacağı bir durum olmayacaktır.

2. Alt yansıma dalgası konsantrasyonu: Tavan metal omurgası ve tavan alüminyum panelinin yukarıya doğru neden olduğu sinyal kaybını önlemek için antenin altına metal bir yansıma arka plakası eklenir. Aynı güçte ölçülen dikey aşağı yönlü sinyal zayıflaması %70 oranında azalır, kablosuz enerjinin %90'ı iç mekana yayılır ve kapsama mesafesi %30 oranında artar.

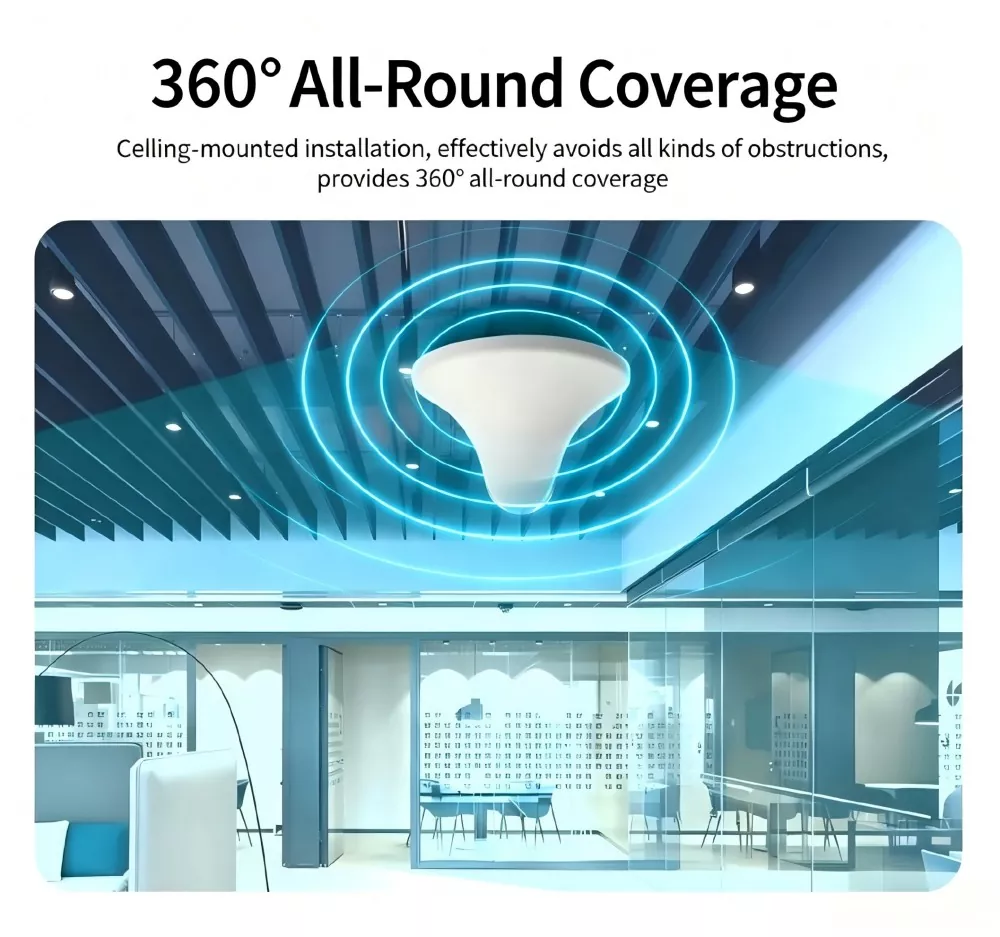

3. 360° tekdüze radyasyon mekanizması: Dairesel osilatörlerin simetrik düzeni, yatay radyasyon dalgalanması ≤1.2dB, bir tarafta güçlü sinyalden kaynaklanan kapsama dengesizliği sorunu yok ve diğer tarafta ağ yok, 10 metrelik bir yarıçap içinde ölçülen sinyal gücü farkı 5dBm'den fazla değil.

4. Parazit önleyici izolasyon yapı tasarımı: Bilgisayar odasındaki tavanın üzerindeki anahtarlar ve kablolar tarafından oluşturulan elektromanyetik gürültüyü izole etmek için mahfazanın içine ek bir emici pamuk tabakası eklenir. Yoğun AP ağ senaryolarında, ortak frekans girişimi %40 oranında azaltılır ve aynı anda bağlanan birden fazla kullanıcının ağ hızı önemli ölçüde düşmez.

5. Geniş sıcaklık stabilitesine sahip malzeme yapısı: Alev geciktirici ABS muhafaza + tamamen bakır osilatör, -30 °C'den +65 °C'ye kadar 72 saatlik yüksek ve düşük sıcaklık yaşlanması için test edilmiştir, osilatör oksidasyonsuzdur, frekans sapması hatası ≤±3MHz, kapalı tavanın uzun vadeli yüksek sıcaklık ortamında performans düşmez.

Destekleyici ekipmanlarla uyumlu

Bu tavana monte anten, piyasadaki iç mekan kablosuz iletişim cihazlarının büyük çoğunluğuyla uyumludur. Mühendislik değişiklikleri ek adaptör aksesuarları gerektirmez ve kullanım için doğrudan bağlanabilir:

1. Ticari kablosuz cihazlar: Kurumsal çift bantlı kablosuz AP, yüksek güçlü WiFi yönlendirici, otel AC kablosuz denetleyicisi, tavana monte kablosuz yönlendirici

2. Sinyal geliştirme ekipmanı: 2.4G/5G sinyal amplifikatörü, 4G/5G iç mekan mikro baz istasyonu, cep telefonu sinyal tekrarlayıcı, Bluetooth amplifikasyon ağ geçidi

3. IoT ağ ekipmanı: Bluetooth ağ geçidi, LoRa iç mekan toplama baz istasyonu, endüstriyel 2.4G sensör ağ geçidi, kampüs iot merkezi kontrol ana bilgisayarı

4. Zayıf akım mühendisliği aksesuarları: radyo frekansı güç bölücü, kuplör, iç besleyici, zayıf akım kutusu ağ genişletme modülü

Eksiksiz kurulum ve kullanım kılavuzu

(1) Kurulum öncesi planlama için önemli noktalar

1. Konum planlaması: Açık odalarda, tavana monte edilen her antenin 8-12 metrelik etkin kapsama yarıçapı vardır. Çok bölmeli otel odalarında her 6-8 metrede bir anten yerleştirilir.

2. Tavandan kaçınma: Elektromanyetik girişimi azaltmak için metal borulardan, güçlü elektrik kablolarından ve tavanın içindeki anahtarlama donanımından kaçınacak şekilde monte edin;

3. Kablolama gereksinimleri: Aşırı sinyal kaybını önlemek için her besleyici uzunluğunun 15 metre dahilinde kontrol edildiği 50Ω standart RF besleyicileri kullanın.

(2) Tavan kurulumu için adım adım süreç

1. Delme: Radyo frekansı besleyici aracılığıyla alçıpan/alüminyum tavanda 30 mm çapında dairesel bir delik açın;

2. Kablolama: Besleyicinin bir ucunu tavana monte antenin arkasındaki SMA arayüzüne bağlayın ve gevşemeyi önlemek için sıkın;

3. Sabitleme: Antenin ana gövdesini tavanın altından deliğe doğru itin, arka çıtçıt tavan panelinin üstünde olacak şekilde otomatik olarak kilitlenip sabitlenir;

4. Arka uç yerleştirme: Besleyicinin diğer ucunu kablosuz AP'ye, sinyal yükseltici RF bağlantı noktasına bağlayın ve cihazı açın;

5. Gerçek ölçüm ve kabul: Kapsama alanının sinyal gücünü test etmek için bir sinyal test cihazı kullanın. -40 ila -70 DBM aralığı nitelikli kapsam olarak kabul edilir.

(3) Bakım sonrası notlar

1. Her altı ayda bir, gevşek anten klipsleri ve oksitlenmiş besleyici bağlantı noktaları olup olmadığını kontrol edin;

2. Nemli bodrum katlarında ve mutfak ortamlarında, radyasyon verimliliğini etkileyen toz birikimini önlemek için her yıl toz giderme amacıyla kasayı çıkarıp temizleyin;

3. Antenin üzerine metal levhalar veya kablolar istiflemeyin; bu, kablosuz kapsama alanını önemli ölçüde azaltır.

SSS Sıkça Sorulan Sorular

S1: Bu tavana monte anten hangi cihazlarla uyumludur?

Cevap1: Qianmu iletişim tavana monte anteni, çift bantlı kablosuz ap'ler, yüksek güçlü WiFi sinyal amplifikatörleri, 4G iç mekan mikro baz istasyonları vb. gibi 50Ω RF arayüz cihazlarının büyük çoğunluğuyla uyumludur. Oteller ve ofis binalarındaki ticari kablosuz kapsama projeleri için doğrudan eşleştirilebilir.

S2: Tavana Montaj Antenini kurmak için profesyonel araçlara ihtiyacınız var mı? İşi tek kişi yapabilir mi?

A2: Karmaşık araçlara gerek yoktur. Delik açmak için yalnızca küçük bir elektrikli matkap gerekir ve geçmeli yapı sabitlenir. Tavana monte edilen bir antenin kurulumunu bir kişi 5 dakikada tamamlayabilir. Ürün bir kurulum kılavuzuyla birlikte gelir ve önceden deneyimi olmayan inşaat işçileri bile operasyon adımlarını anlayabilir.

S3: Anten arayüzü, kabuk LOGOSU ve ambalaj özelleştirilebilir mi?

A3: Tamamen özelleştirilebilir. Kaynak Fabrika olarak, gerektiğinde SMA/N/BNC'nin her türlü RF arayüzünü değiştirebilir, müşteri markası LOGOsunun kabuk üzerine serigrafi baskısını, özel nötr ihracat ambalajını, renkli kutu ambalajını ve OEM/ODM özel siparişleri için minimum sipariş miktarını destekleyebiliriz.

S4: Tavana monte antenin gerçek kapsama mesafesini nasıl doğrulayabiliriz? Ölçülen verileri sağlayabilir miyiz?

A4: Evet. Her bir tavan anteni grubu, çeşitli yerel oteller ve ofis binaları için yerinde kapsama testi videosu ve sinyal gücü verilerinin yanı sıra radyo frekansı yankısız oda test raporuyla birlikte gelir. Tüm parametreler gerçek ve doğrulanabilir olup müşteriler, kendi kendine test ve karşılaştırma için numuneleri geri gönderebilir.
