FPC ve PCB Antenleri: Kompakt Elektronik Cihazlar İçin Temel Farklılıklar

Kompakt bir elektronik cihaz için anten seçmek, mevcut alana uygun bir bileşen bulmaktan daha fazlasını gerektirir. Anten, cihazın PCB düzeni, muhafazası, çalışma frekansı ve çevresindeki bileşenlerle çalışmalıdır.

FPC antenleri ve PCB antenleri, yerleşik kablosuz tasarımlar için iki seçenektir. Her ikisi de kompakt elektroniklerde kullanılabilir, ancak yapım, kurulum gereksinimleri ve üretim sürecine nasıl uyum sağlayacakları açısından farklılık gösterirler.

IoT cihazları, tabletler, giyilebilir elektronik cihazlar ve kablosuz terminaller geliştiren mühendisler için bu farklılıkları erken anlamak, prototip oluşturma sırasında gereksiz tasarım değişikliklerinden kaçınmaya yardımcı olabilir.

FPC Anteni Nedir?

Bir FPC anteni, esnek bir baskılı devre alt tabakası üzerinde iletken bir desen kullanır. İnce yapısı, uygun dar alanlara veya bir elektronik muhafaza içindeki belirli kavisli yüzeylere monte edilmesine olanak tanır.

Bu, ana PCB anten için yeterli uygun alan sağlamadığında veya cihaz muhafazası farklı bir montaj konumu gerektirdiğinde yararlı olabilir.

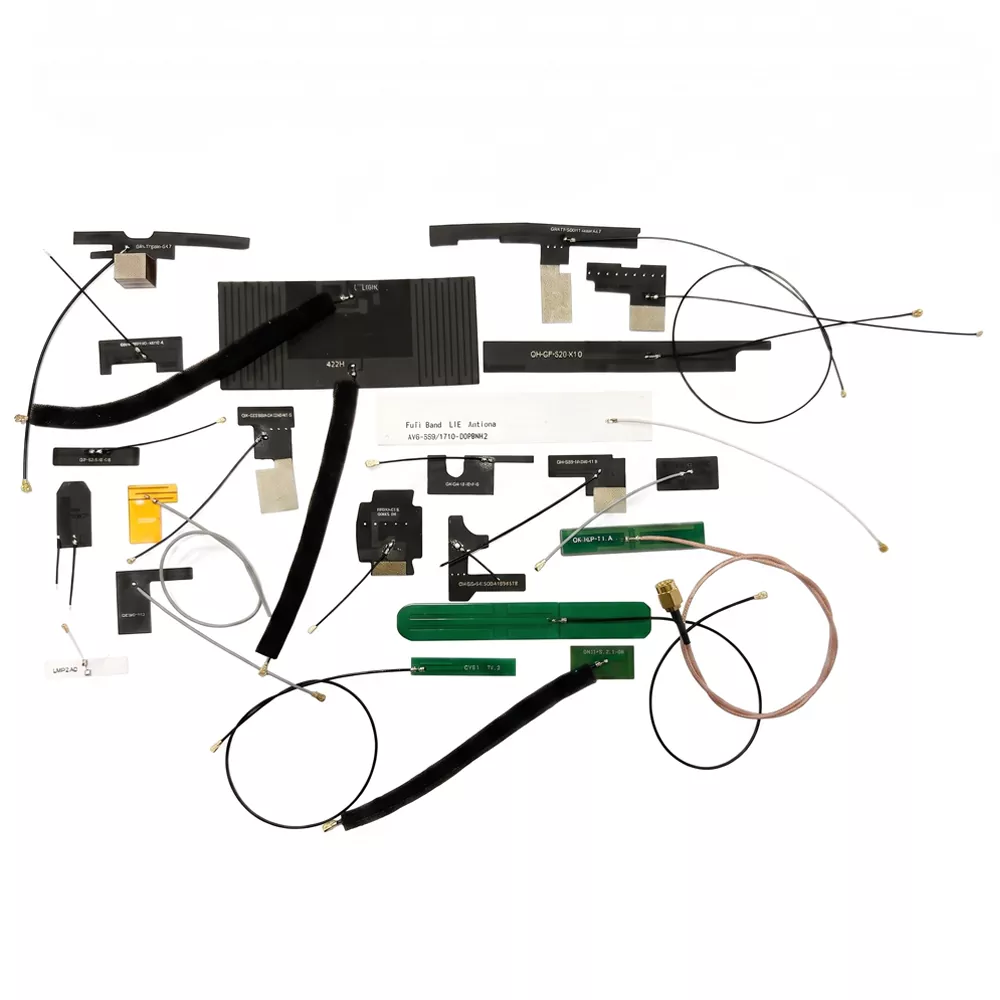

Tipik uygulamalar arasında giyilebilir elektronikler, el terminalleri, taşınabilir cihazlar ve kompakt IoT ekipmanları yer alır.FPC anten aralığıQianmu'nun sunduğu özellikler, cihaz gereksinimlerine göre seçilen özelliklerle, farklı kablosuz uygulamalara yönelik yerleşik anten çözümlerini kapsar.

Mühendisler bir FPC antenini değerlendirirken boyutlarını, çalışma frekansını, kablo ve konnektör seçeneklerini, montaj yöntemini ve yakındaki metal bileşenlerle arasındaki mesafeyi kontrol etmelidir.

PCB Anteni Nedir?

Bir PCB anteni, baskılı devre kartı üzerindeki iletken bir desenle oluşturulur. Tasarıma bağlı olarak ana PCB'ye entegre edilebilir veya özel bir kart üzerine yerleştirilebilir.

Bu yaklaşım, devre kartında yayılan eleman için yeterli alan ve gerekli açıklığa sahip olduğunda ayrı bir anten bileşenine olan ihtiyacı azaltabilir. Genellikle kablosuz modüller, IoT denetleyicileri, akıllı ev ekipmanları ve nispeten istikrarlı bir kart düzenine sahip diğer ürünler için düşünülür.

Ancak PCB anteni otomatik olarak daha düşük maliyetli veya daha iyi performans gösteren bir seçenek değildir. Sonuçları anten geometrisine, yer düzlemine, pano malzemelerine, yakındaki bileşenlere ve son muhafazaya bağlıdır.

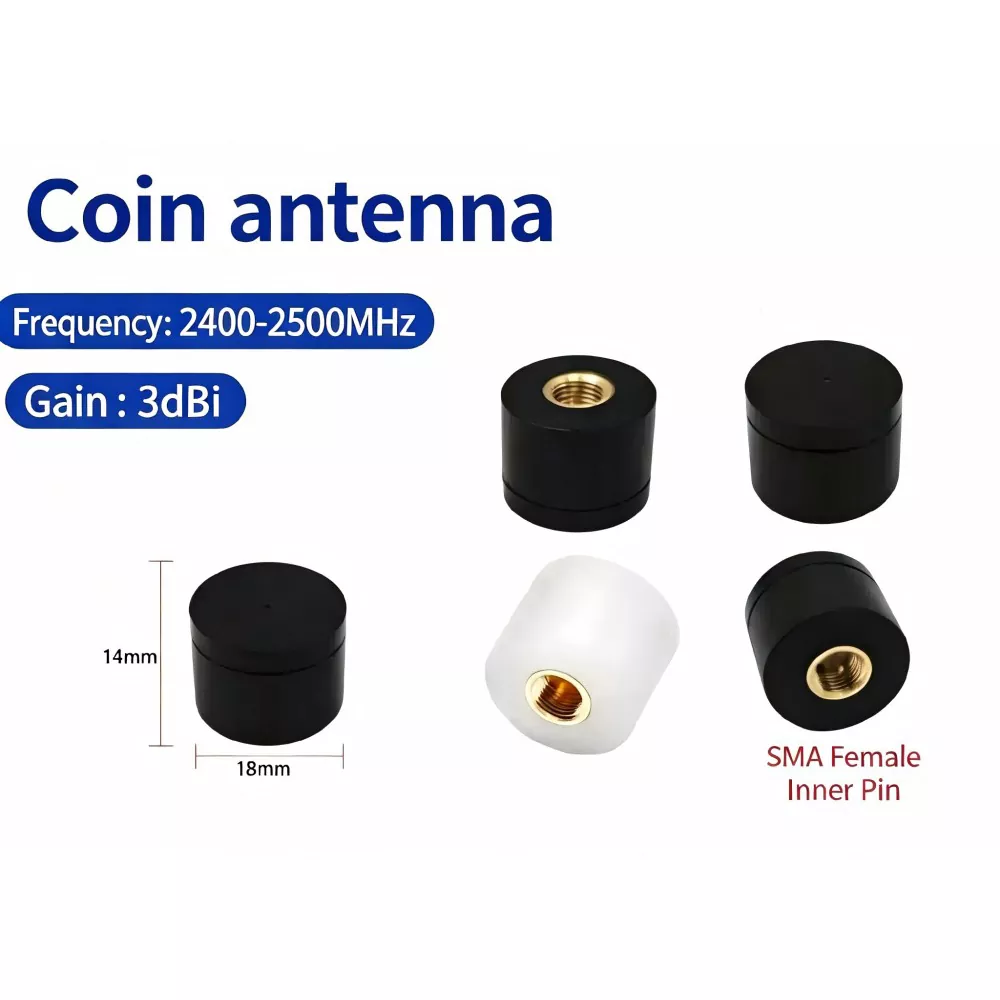

Qianmu'nundahili anten çözümlerifarklı cihaz yapıları için hem FPC tabanlı hem de PCB entegreli yaklaşımları içerir.

FPC Anteni ve PCB Anteni: Temel Farklılıklar

Pratik fark, her antenin ürüne nasıl oturduğudur. Bir FPC anteni yerleştirmede daha fazla özgürlük sağlarken, bir PCB anteni, devre kartı onun etrafında tasarlandığında entegrasyonu basitleştirebilir.

Her iki tür de amaçlanan cihazda test edilmeden daha iyi kablosuz performansı garanti etmez.

1. Kurulum Alanı ve Mekanik Tasarım

Kullanılabilir alan genellikle değerlendirilecek ilk faktördür.

Bir FPC anteni, antenin bükülme sınırlarına, montaj koşullarına ve elektrik gereksinimlerine uyulması koşuluyla, bir mahfaza duvarı boyunca veya dar bir iç alan içerisine yerleştirilebilir. Bu, pilin, ekranın ve ana kartın kullanılabilir alanın çoğunu kapladığı cihazlarda yararlı olabilir.

Bir PCB anteninin devre kartı üzerinde uygun bir alana ihtiyacı vardır. Düzeni, yayılan elemanı, zemin düzlemini ve diğer bileşenlerden uzaklığı dikkate almalıdır.

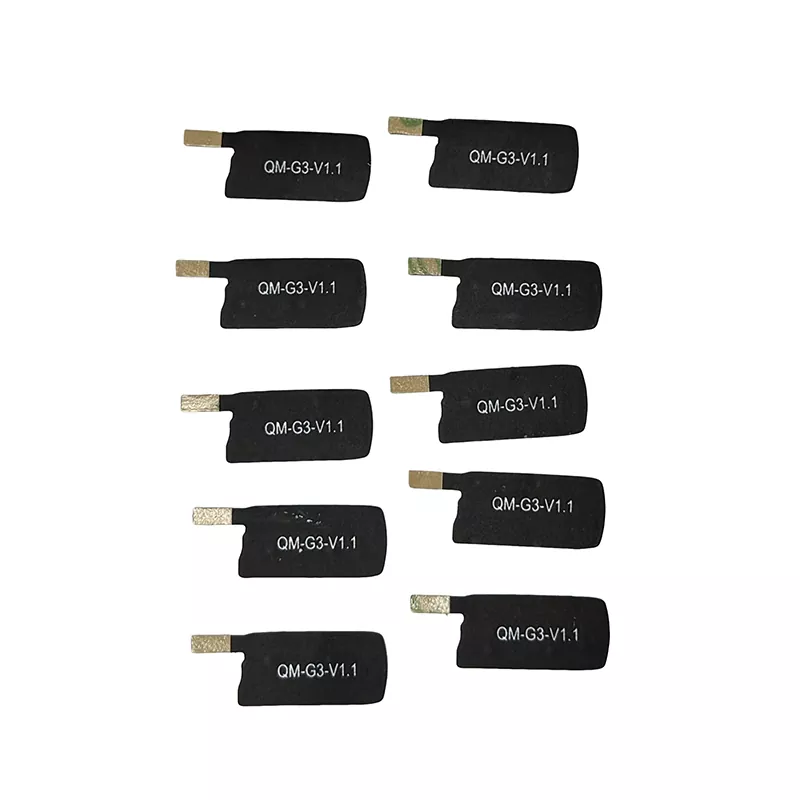

Örneğin, sıkı bir iç yerleşim düzenine sahip bir tablet, kalabalık alanlardan uzağa yerleştirilebilecek esnek bir antenin değerlendirilmesinden faydalanabilir. Qianmu'nunUltra-ince FPC Tablet Antenibu tür bir entegrasyonu değerlendirirken gözden geçirilecek uygun bir üründür.

Nihai seçim, yalnızca antenin boyutlarına değil, komple mekanik tasarıma dayanmalıdır.

2. RF Performansı ve Sinyal Kararlılığı

Esnek bir anten otomatik olarak daha güçlü bir alım sağlamaz ve PCB ile entegre bir antenin mutlaka daha kararlı olması gerekmez.

Performans, çalışma frekansına, anten geometrisine, empedans uyumuna, toprak referansına, muhafaza malzemelerine ve çevredeki bileşenlere bağlıdır. Piller, metal braketler, ekranlar ve kablolar, kurulu anteni etkileyebilir.

Bir anten seçmeden önce mühendisler aşağıdaki parametreleri doğrulamalıdır:

• Çalışma frekansı ve gerekli bant genişliği

• Empedans ve VSWR

• Kazanç ve radyasyon modeli

• Yer düzlemi ve anten açıklığı

• Konektör ve besleme kablosu gereksinimleri

• Bitmiş muhafazadaki performans

Kompakt kablosuz cihazlar için antenin gerçek kurulum konumunda test edilmesi özellikle önemlidir. Bağımsız bir antenden elde edilen sonuçlar, anten nihai ürüne monte edildikten sonraki performansını temsil etmeyebilir.

3. İmalat Maliyeti ve Montaj

Toplam maliyet, yalnızca anten fiyatına değil, cihazın tasarımının tamamına bağlıdır.

Bir PCB anteni, mevcut kart düzenine uyduğu zaman ayrı bileşenleri ve montaj adımlarını azaltabilir. Ancak tasarım PCB boyutlarında, yönlendirmede veya bileşen yerleşiminde değişiklik gerektiriyorsa bu değişiklikler geliştirme çalışmalarını artırabilir.

FPC anteni ayrı bir bileşendir ve ek sabitleme malzemeleri, kablo veya konektör gerektirebilir. Yine de büyük bir PCB veya muhafaza yeniden tasarımından kaçınıldığında daha pratik olabilir.

OEM projeleri için aşağıdaki maliyetleri karşılaştırın:

• Anten imalatı

• PCB ve muhafaza değişiklikleri

• Kablolar, konektörler ve montaj malzemeleri

• Montaj ve muayene

• Prototip testi ve RF ayarı

• Üretim hacmi ve beklenen talep

Aynı teknik gereksinimlere göre fiyat teklifi istemek, iki teknolojiyi temel bileşen fiyatlarına göre yargılamaktan daha yararlı bir karşılaştırma sağlar.

4. Uygulamanıza Hangi Anten Uygundur?

Uygun tasarım, cihazın fiziksel yapısına ve kablosuz gereksinimlerine bağlıdır.

Giyilebilir ve taşınabilir cihazlar:Muhafaza kavisli olduğunda veya iç düzen katı bir anten yapısı için sınırlı alan bıraktığında, bir FPC anteni değerlendirilmeye değer olabilir.

Akıllı ev ve IoT ürünleri:Her iki seçenek de uygun olabilir. Karar, kablosuz standarda, kart düzenine, muhafazaya ve montaj sürecine bağlıdır.

Endüstriyel kablosuz ekipmanlar:Bir PCB anteni, kart düzeni sabit olduğunda ve yeterli açıklık mevcut olduğunda iyi çalışabilir. Montaj alanı kısıtlı olduğunda bir FPC anteni yararlı olabilir.

Tablet ve el terminalleri:Esnek bir anten, özellikle iç yapı kalabalık olduğunda ek konumlandırma seçenekleri sağlayabilir. Nihai seçim hala RF doğrulamasını gerektiriyor.

Qianmu'nunürün yelpazesifarklı kablosuz uygulamalar için dahili ve harici anten kategorilerini içerir. Mevcut ürün yapılarının cihaz çizimleriyle birlikte gözden geçirilmesi, uygun seçeneklerin daraltılmasına yardımcı olabilir.

5. Özel Anten İçin Hangi Bilgiler Gereklidir?

Bir teklif veya prototip talep etmeden önce amaçlanan uygulamanın temel ayrıntılarını hazırlayın:

1. Frekans bandı:Gerekli çalışma frekanslarını ve kablosuz standartlarını belirtin.

2. Mevcut boyutlar:Maksimum anten boyutunu ve mevcut kurulum alanını sağlayın.

3. Cihaz yapısı:PCB çizimlerini, muhafaza boyutlarını ve yakındaki metal bileşenlerin veya pillerin konumlarını paylaşın.

4. RF gereksinimleri:Hedef empedansı, bant genişliği, VSWR, kazanç ve diğer geçerli performans kriterlerini tanımlayın.

5. Bağlantı yöntemi:Tasarımın doğrudan PCB bağlantısına, koaksiyel kabloya, IPEX konektörüne veya başka bir arayüze ihtiyaç duyup duymadığını doğrulayın.

6. Test gereksinimleri:Gerekli RF ölçümlerini veya ürün düzeyinde doğrulamayı belirtin.

7. Üretim planı:Prototip miktarını, beklenen sipariş hacmini ve geliştirme programını sağlayın.

Bu ayrıntılar, bir FPC anteninin, PCB anteninin veya başka bir yerleşik anten yapısının proje için uygun olup olmadığının belirlenmesine yardımcı olur.

Sıkça Sorulan Sorular

FPC anteni PCB anteninden daha mı iyi?

Her uygulamada değil. FPC antenleri fiziksel yerleştirmede daha fazla esneklik sağlarken, PCB antenleri kart düzeni yeterli alan sağladığında entegrasyonu basitleştirebilir. Doğru seçim cihazın yapısına ve RF gereksinimlerine bağlıdır.

FPC ve PCB antenleri Wi-Fi ve Bluetooth'u destekleyebilir mi?

Evet. Her ikisi de 2,4 GHz ürünler dahil Wi-Fi ve Bluetooth uygulamaları için tasarlanabilir. Uyumluluk anten tasarımına, bant genişliğine, eşleştirmeye ve kurulum koşullarına bağlıdır.

Bir PCB anteni her zaman daha mı ucuzdur?

Hayır. PCB anteni ayrı bileşenleri ve montaj işini azaltabilir, ancak PCB'nin yeniden tasarımları geliştirme maliyetlerini artırabilir. Bir FPC anteni, anakartta veya kasada büyük değişiklikler yapılmasını önlediğinde daha ekonomik olabilir.

Yerleşik bir antenin performansını neler etkiler?

Çalışma frekansı, anten geometrisi, toprak düzlemi, empedans uyumu, muhafaza malzemeleri ve yakındaki bileşenlerin tümü performansı etkileyebilir. Bitmiş cihazda test yapılması önemlidir.

Qianmu özelleştirilmiş bir FPC anteni sağlayabilir mi?

Qianmu'nun FPC anten sayfası, boyutlar, frekans, konektörler, kablolar ve kurulum yöntemleri dahil olmak üzere mevcut özelleştirme seçeneklerini açıklar. Nihai spesifikasyonlar projenin RF ve mekanik gereksinimlerine göre onaylanmalıdır.

FPC ve PCB Antenleri Arasında Seçim Yapma

Bir FPC anteni ile PCB anteni arasındaki karar, cihazın düzeni, çalışma frekansı ve gerekli kablosuz performansı ile başlamalıdır. Kurulum esnekliği, montaj adımları ve toplam geliştirme maliyeti daha sonra birlikte değerlendirilmelidir.

Kompakt elektronik ürünler için, anten konumunun erkenden doğrulanması ve tasarımın amaçlanan muhafaza içinde test edilmesi, geliştirme aşamasında daha sonraki önlenebilir değişiklikleri azaltabilir.

Uygun bir seçeneği değerlendirmek için cihaz gereksinimlerinizin yanı sıra Qianmu'nun FPC anten çözümlerini ve diğer yerleşik anten seçeneklerini inceleyin.
