Paylaşımlı Bisiklet Anteni

Paylaşımlı Bisiklet Anteni, paylaşımlı bisikletlerin ve e-bisikletlerin akıllı kilit muhafazasına entegre edilmek üzere özel olarak tasarlanmış özel bir IoT RF antenidir. Cihaz kasasının ötesinde harici bir etki gerektirmez, bunun yerine doğrudan kilit PCB'sinin çevresine veya kilit muhafazasında ayrılmış dahili alana yerleştirilir. Akıllı kilitlerin sınırlı iç alanı ve metal muhafazalar, piller, motorlar ve ana kart bileşenlerinden kaynaklanan elektromanyetik girişim nedeniyle, geleneksel kullanıma hazır dahili antenler kurulduğunda önemli sinyal zayıflamasına maruz kalır. Bu, araç raporlamasının gecikmesine, konumlandırma sapmasına, anormal uyku güç tüketimine ve sonuçta daha yüksek operasyonel bakım maliyetlerine yol açar. Qianmu Communications'ın anteni, kilit muhafazaları içindeki karmaşık elektromanyetik ortam için özel olarak optimize edilmiş ve ayarlanmıştır; bu sayede istikrarlı iletişim sağlanır ve sinyal çıkışının kapalı, kapalı boşluklar içinde konumlandırılması sağlanır. İki tekerlekli paylaşımlı araçlarda akıllı kilit çözümleri için temel destekleyici bileşen olarak hizmet vermektedir.

Çalışma Prensibi

1. Akıllı kilit anakartı, RF bağlantı noktası aracılığıyla bir RF sinyali çıkarır ve bu sinyal, bir besleme kablosu aracılığıyla radyasyon için paylaşılan bisikletin yerleşik antenine iletilir.

2. Radyasyon ünitesi, elektrik sinyallerini plastik kilit muhafazasına nüfuz eden ve dışarıya yayılan elektromanyetik dalgalara dönüştürerek aracın konumunu, kilit durumunu, pil seviyesini ve arıza bilgilerini bulut tabanlı bir yönetim platformuna iletir.

3. Baz istasyonundan uzaktan kilit açma ve kilitleme komutlarını alın, havadaki elektromanyetik dalgaları tekrar elektrik sinyallerine dönüştürün ve bunları ana karta iletin;

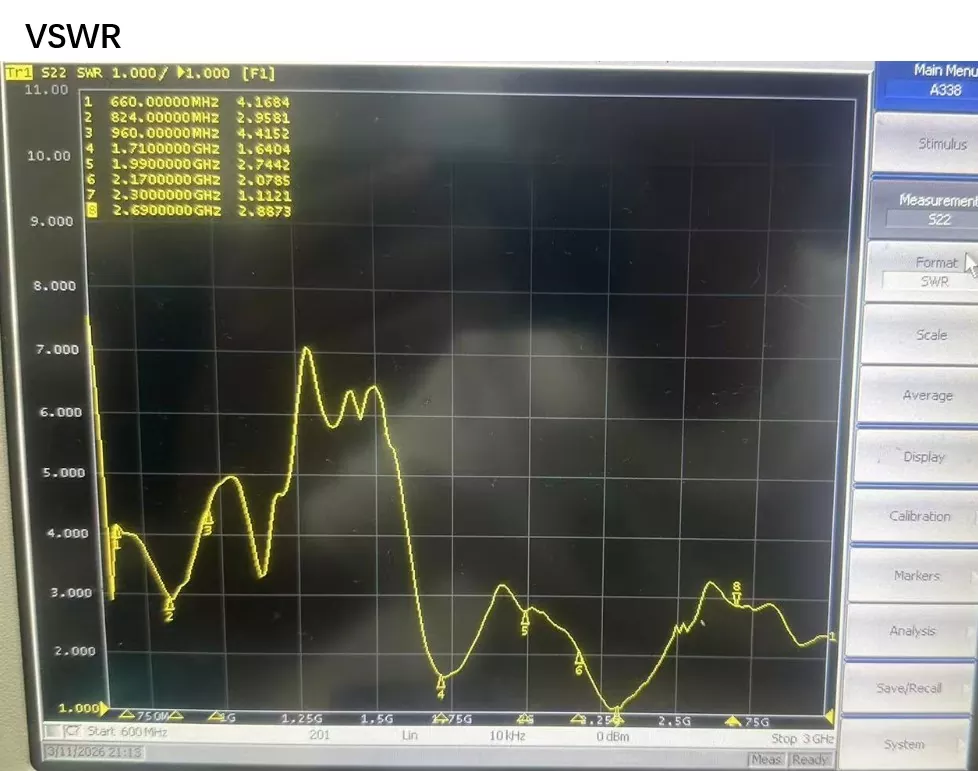

4. Empedans ayarı, dahili metal ve pil parazitini gidermek, kapalı alanlarda standart 50Ω empedansı korumak, yankı kaybını azaltmak, anormal güç tüketimini bastırmak ve cihazın lityum pil ömrünü uzatmak için gerçekleştirilir.

Desteklenen cihazlarla uyumlu

· NBIoT Akıllı Bisiklet Kilidi

· 4G Cat.1 Paylaşımlı Elektrikli Bisiklet Merkezi Kilit Ana Kartı

· Paylaşılan elektrikli scooterlar için dahili IoT iletişim modülü

· Dahili iletişim terminallerine sahip paylaşılan scooterlar ve mobilite cihazları

· Küçük dış mekan IoT kilidi, yerleşik modüllü dolap kilidi

Ürünün Temel Teknolojisi

1. Boşluklu parazit önleyici ayar tasarımı: Dahili metal muhafazalardan, lityum pillerden ve akıllı kilitlerdeki devre kartlarından kaynaklanan elektromanyetik paraziti gidermek için yankısız bir odada özel olarak kalibre edilmiştir. Kapalı, kapalı alanlarda bile istikrarlı radyasyon performansını korur ve kilidin iç ortamından kaynaklanan sinyal dalgalanmalarını etkili bir şekilde önler.

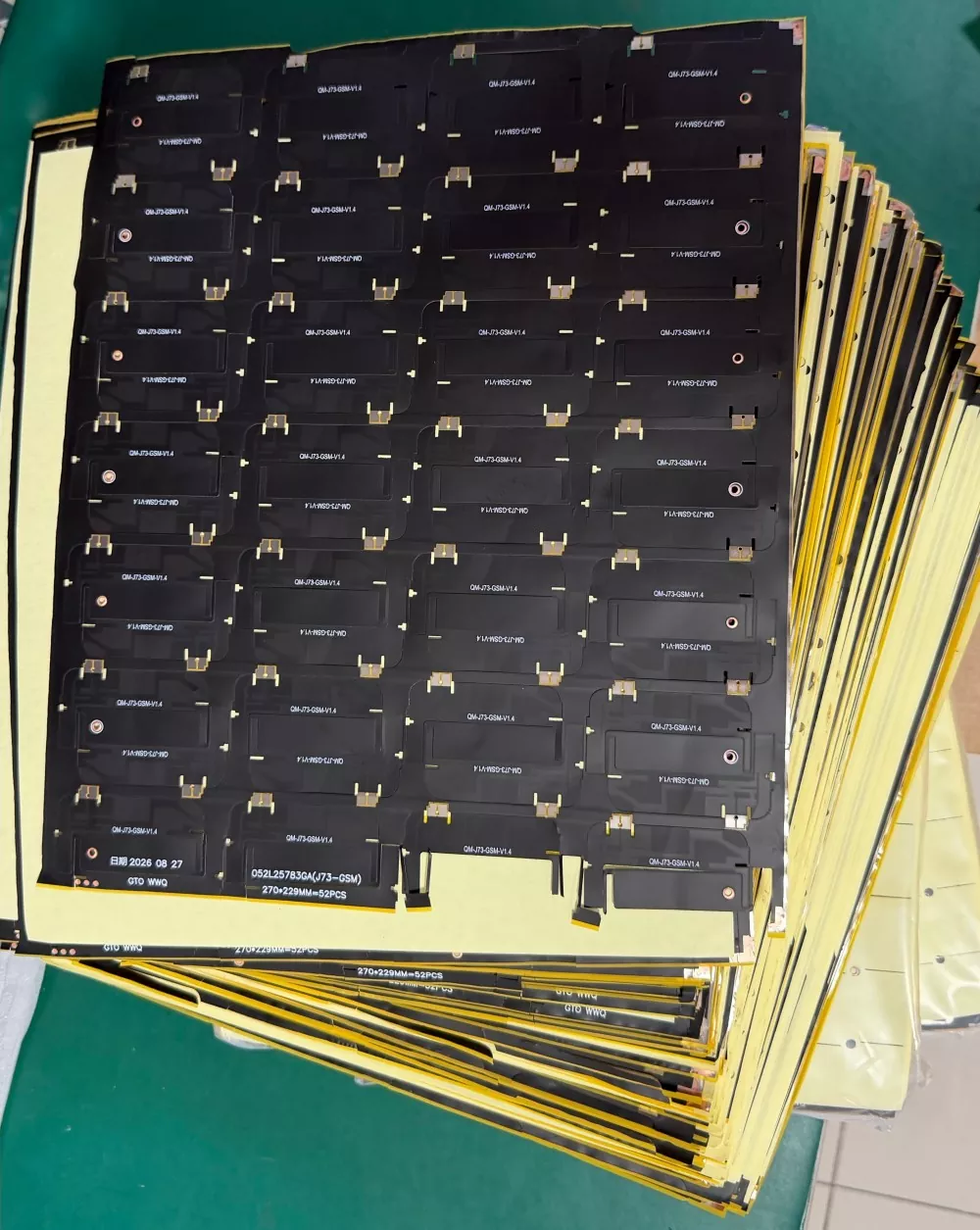

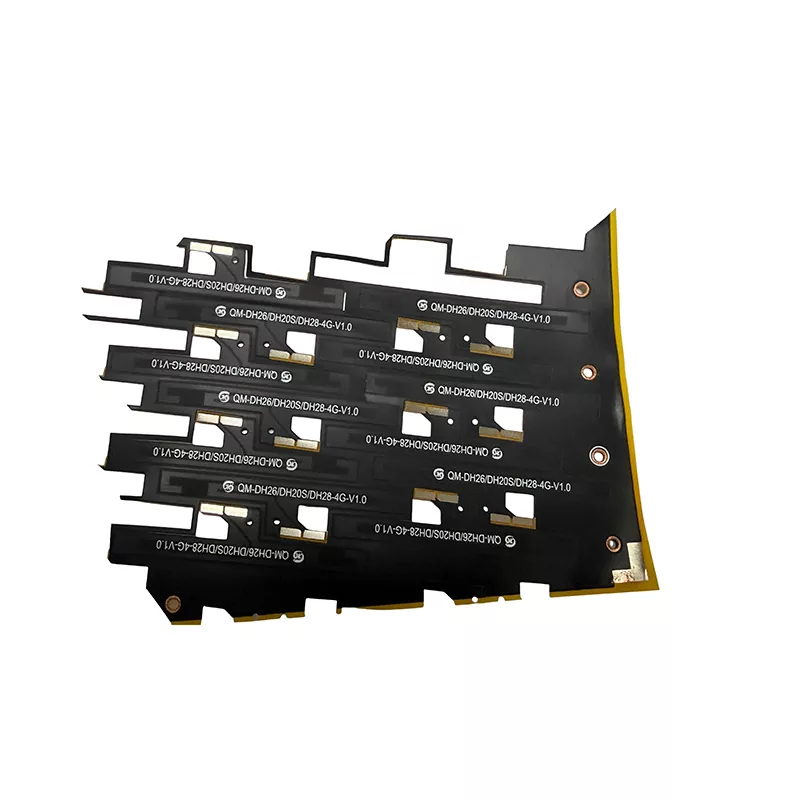

2. Kompakt ve ince tasarım, kilitlerin içindeki dar alanlar için idealdir: çeşitli dahili kilit boyutlarına uyacak esnek FPC, seramik, yaylı ve PCB anten seçenekleriyle birden fazla boyut ve konfigürasyonda mevcuttur. Minimum boşluk alanı kaplayarak yapı mühendislerinin tasarımlara entegre olmasını kolaylaştırır.

3. Titreşim önleme ve yorulma önleme özellikleri: Paylaşılan bisikletler genellikle engebeli yollarla ve uzun süreli titreşimlerle karşılaşır, bu da kolayca besleyici telin kırılmasına veya lehim bağlantısının ayrılmasına neden olabilir. Paylaşımlı Bisiklet Anteni, kablo çıkış noktasında stres tamponlayıcı takviye içerir ve esnek FPC versiyonu, ek çelik takviye plakaları içerir. 500 saatlik simüle edilmiş yol titreşimi güvenilirlik testinden geçtikten sonra, kırık teller gibi üretim kusurlarını önemli ölçüde azaltır.

4. Düşük güçlü RF optimizasyonu: RF bağlantı kaybının optimize edilmesi, karmaşık iç mekan ortamlarında cihaz iletim güç tüketimini azaltır, genel sistem güç kullanımını azaltır, bireysel araçlar için pil değiştirme döngülerini uzatır ve yerinde bakım sıklığını azaltır.

5. Esnek kişiselleştirme ve geliştirme yetenekleri: Müşterinin muhafaza boyutlarına ve dahili bileşen düzenine göre özel olarak ayarlanabilir; iletişim ve GNSS konumlandırmayı birleştiren tek iletişimi veya entegre çift işlevli antenleri destekler; kablo uzunluğu, konnektör tipi ve çalışma frekans bandının tümü ayarlanabilir.

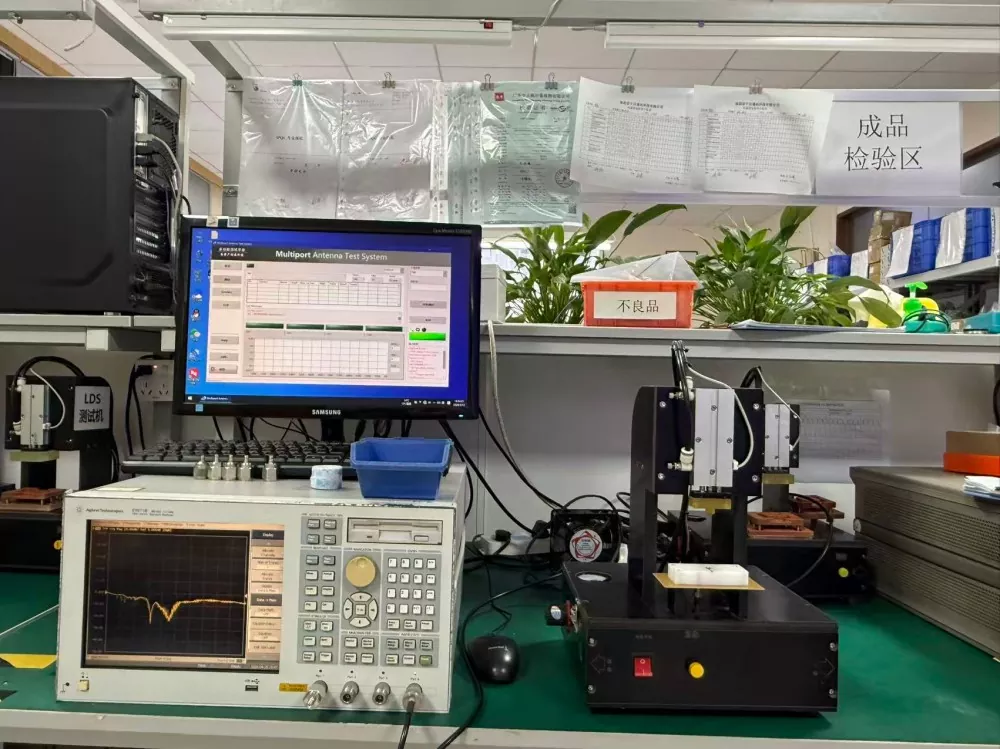

6. İzlenebilir ve doğrulanabilir kalite: Her ürün grubu, mikrodalga yankısız oda test raporlarını ve örnekleme yaşlandırma test kayıtlarını tutar. Proje toplu tedariki için, proje kabul gereksinimlerini karşılamak amacıyla gerçek ölçüm verileri sevkiyatla birlikte sağlanabilir. Bağımsız Ar-Ge yeteneklerine sahip bir tedarikçi olarak, numune aşamasında birden fazla prototip yinelemesi sunabiliyoruz.

Paylaşılan Bisiklet Anteni Nasıl Seçilir

1. Frekans bantlarını ve işlevsel gereksinimleri netleştirin: Projenin NB-IoT mi yoksa 4G Cat.1 mi olduğunu ve entegre Beidou-GPS ikili konumlandırmanın gerekli olup olmadığını doğrulayın. Aynı görünüme sahip ancak eşleşmeyen frekans bantlarına sahip Paylaşılan Bisiklet Antenleri, kilitlerin içinde kullanıldığında düşük gerçek performansla sonuçlanacaktır.

2. İç boşluk ortamını değerlendirin: iç alanın boyutunu, çevredeki metal bileşenleri ve pil yerleşimini göz önünde bulundurun. Yalnızca antenin çıplak bileşen parametrelerine güvenmeyin; Çıplak kart verileri gerçek projelerdeki gerçek dünya performansını temsil edemeyeceğinden, gerçek ölçümler tam muhafaza montajından sonra gerçekleştirilmelidir.

3. Yapısal gereksinimleri doğrulayın: monte edilemeyen bileşenlerin satın alınmasını önlemek için mevcut alan boyutları, kurulum ve montaj yöntemi, konnektör modeli ve izin verilen kablo uzunluğu.

4. RF ayarlama yeteneklerine sahip üreticilere öncelik verin. Kullanıma hazır jenerik ürünler kilit gövdenizle uyumlu olmayabilir; fiziksel bir fabrika, kilit boşluğunuz için özel olarak yeniden ayarlayabilir ve optimize edebilir, oysa tüccarlar genellikle boşluk düzeyinde optimizasyon sağlayamaz.

SSS

S1: Daha yüksek anten kazancı her zaman daha iyi performans anlamına mı gelir?

C: Hayır. Yerleşik antenler dar bir metal boşluk içine yerleştirilmiştir; sadece yüksek kazancın peşinde koşmak empedans uyumsuzluğuna yol açabilir, bu da genel güç tüketiminde keskin bir artışa neden olur. Paylaşılan bisikletler için yerleşik antenin, kilit gövdesi tasarımınıza göre eşleştirme ve ayarlama gerektiren boşluk ortamı, güç tüketimi, şok direnci ve boyut dahil olmak üzere birçok faktörü dengelemesi gerekir.

S2: Dahili antenlerin harici antenlere göre avantajları ve dezavantajları nelerdir?

C: Yerleşik antenlerin avantajları: açıkta kalan bileşenleri olmayan temiz cihaz görünümü, harici antenlerle ilişkili hasar, kırılma veya kayıp risklerini ortadan kaldırır. Dezavantajları: Kilit yuvası içindeki dahili metal parçalardan kaynaklanan daha fazla parazit, anten ayarında daha yüksek hassasiyet gerektirir. Projeniz yüksek binalarda veya yer altı garajlarında büyük ölçekli dağıtım içeriyorsa, yerinde kapsamlı test ve değerlendirme yapılması çok önemlidir.

S3: 4G iletişim + GPS BeiDou çift fonksiyonlu paylaşımlı bisiklet anteni yapabilir miyiz?

C: Destekleniyor. Entegre çift anten tasarımı dahili kablolamayı azaltır ve konektörler ve kablolar gerektiği gibi özelleştirilebilir.

S4: Ürün garanti politikası nedir?

C: Normal kurulum ve kullanım koşullarında, ürünün kendisinden kaynaklanmayan, insan kaynaklı olmayan elektrik arızalarına garanti vermekteyiz. Ancak yanlış kurulumdan, kabloların zorla çekilmesinden veya montaj sırasında sıkışmadan kaynaklanan hasarlar garanti kapsamı dışındadır. Bu tür sorunların önlenmesine yardımcı olmak için kurulum yönergelerini de sağlayacağız.
