Hücresel Ağ Anteni Kablosuz Bağlantıyı Nasıl Geliştirir?

İçindekiler

1. Makale Özeti
2. Hücresel Ağ Anteni Nedir?
3. Hücresel Ağ Anteni Nasıl Çalışır?
4. Hücresel Anten Performansını Hangi Faktörler Etkiler?
5. Hangi Hücresel Anten Tipini Seçmelisiniz?
6. Doğru Hücresel Ağ Antenini Nasıl Seçebilirsiniz?
7. Hücresel Anten Nasıl Takılmalıdır?
8. Hücresel Ağ Antenleri Nerede Kullanılır?
9. Qianmu İletişimi Hücresel Anten Projelerini Nasıl Destekliyor?
10. Hangi Yaygın Hatalardan Kaçınılmalıdır?
11. Kararlı Hücresel Anten Performansını Nasıl Koruyabilirsiniz?
12. Sıkça Sorulan Sorular
13. Çözüm

Makale Özeti

• Antenin hücresel iletişimdeki rolünü anlayın.
• Frekans, kazanç, empedans, radyasyon verimliliği ve kurulumun performansı nasıl etkilediğini öğrenin.
• Ortak harici ve gömülü anten yapılandırmalarını karşılaştırın.
• Yeni bir ürün için anten seçerken en önemli faktörleri belirleyin.
• Kurulum ve entegrasyon uygulamalarını iyileştirin.
• Yaygın endüstriyel, araç, IoT ve ağ uygulamalarını anlayın.
• Özelleştirilmiş anten geliştirmenin zorlu ürün gereksinimlerini nasıl karşılayabileceğini öğrenin.
• İletişim güvenilirliğini artırmak için pratik sorun giderme ve bakım yöntemlerini kullanın.

Hücresel Ağ Anteni Nedir?

Hücresel Ağ Anteni, elektromanyetik dalgaları iletmek ve almak için tasarlanmış bir radyo frekansı bileşenidir. Hücresel iletişim ağları aracılığıyla sinyaller. Hücresel modem, iletişim modülü ile birlikte çalışır, koaksiyel kablo, konektör ve kablosuz verileri işleyen elektronik sistem.

Uygulamaya bağlı olarak hücresel anten 2G, 3G, 4G LTE, 5G veya birkaç nesil veriyi destekleyebilir. Aynı anda hücresel iletişim. Modern ekipmanlar çoğu zaman çok bantlı çalışmaya ihtiyaç duyar çünkü ürünler farklı ülkelerde satılabilir veya farklı frekans aralıklarını kullanan ağlara dağıtılabilir.

Anten sadece cihazın dışına takılan bir aksesuar değildir. Fiziksel yapısı, boyutları, konum, toprak referansı, kablo yönlendirmesi, konektör ve çevredeki malzemelerin tümü RF davranışını etkileyebilir. Teorik olarak yüksek kazançlı bir anten, yanlış monte edilirse veya antene çok yakın yerleştirilirse düşük performans gösterebilir. iletken malzemeler.

Hücresel Ağ Anteni Nasıl Çalışır?

Hücresel iletişim sistemi dijital bilgiyi radyo frekansı enerjisine dönüştürür. Hücresel modül RF sinyali üretir ve bunu anten yolu üzerinden gönderir. Anten, elektrik RF enerjisini enerjiye dönüştürür. Çevredeki ortamda yayılan elektromanyetik dalgalar.

Alım sırasında süreç ters yönde çalışır. Hücreden gelen elektromanyetik enerji Baz istasyonu antende bir elektrik RF sinyali indükler. Sinyal RF yolundan geçerek alıcıya ulaşır. işlendiği ve kullanılabilir verilere dönüştürüldüğü iletişim modülü.

Bu sürecin ne kadar verimli gerçekleşeceğini çeşitli teknik özellikler belirler:

• Frekans aralığı:Antenin hangi hücresel bantlarda etkin olarak çalışabileceğini belirler.
• Kazanmak:Antenin yayılan enerjiyi belirli yönlerde nasıl yoğunlaştırdığını veya dağıttığını açıklar.
• Empedans:Doğru eşleştirme, vericiye yansıyan RF gücünün azaltılmasına yardımcı olur.
• VSWR:Çalışma frekansı aralığı boyunca empedans eşleşmesinin bir göstergesini sağlar.
• Radyasyon verimliliği:Sağlanan RF gücünün ne kadar etkili bir şekilde radyasyona dönüştürüldüğünü gösterir.
• Polarizasyon:Antenin alınan sinyalin polarizasyonuyla nasıl etkileşime gireceğini etkiler.
• Mekanik yapı:Antenin son ekipmana nasıl entegre edilebileceğini belirler.

Bu, neden yalnızca bir ürün adından veya nominal kazanç özelliğinden bir anten seçmenin hayal kırıklığı yaratan sonuçlar. RF performansı cihazın tamamının bir parçası olarak değerlendirilmelidir.

Hücresel Anten Performansını Hangi Faktörler Etkiler?

Bir hücresel cihazda dengesiz bağlantılar, yavaş veri iletimi, sık sık ağ kesintileri veya kapsama alanı zayıfsa, modem ve ağ koşullarının yanı sıra anten sistemi de dikkate alınmalıdır. birkaç pratik faktörler performansı düşürebilir.

Anten Yerleşimi Neden Önemlidir?

Anten yerleşimi, kablosuz ürün tasarımının en çok gözden kaçan yönlerinden biridir. Daha sonra bir anten kuruldu bataryaya, metal çerçeveye, devre kartına, kablo demetine veya diğer iletken bileşenlere bağlı olarak farklı davranabilir boş alanda test edilen aynı antenden.

Harici antenler için yeterli açıklık ve uygun bir montaj konumu, daha öngörülebilir bir anten sağlanmasına yardımcı olabilir. radyasyon ortamı. Gömülü antenler için mühendislerin mevcut zemin alanını, plastik muhafaza, PCB düzeni, dahili bileşenler ve anten ile diğer RF'ye duyarlı devreler arasındaki mesafe.

Hangi Hücresel Anten Tipini Seçmelisiniz?

Her cihaza uygun evrensel bir hücresel anten yoktur. Uygun konfigürasyon şunlara bağlıdır: ekipman yapısı, mevcut kurulum alanı, gerekli frekans bantları, çevre koşulları ve İstenilen RF performansı.

Harici Hücresel Antenler

Harici antenler, ekipmanın muhafazası önemli RF engeli oluşturduğunda veya ürün esnek bir kurulum konumu gerektirir. Yaygın konfigürasyonlar arasında çubuk antenler, kauçuk antenler, manyetik tabanlı antenler ve diğer harici olarak monte edilen yapılar.

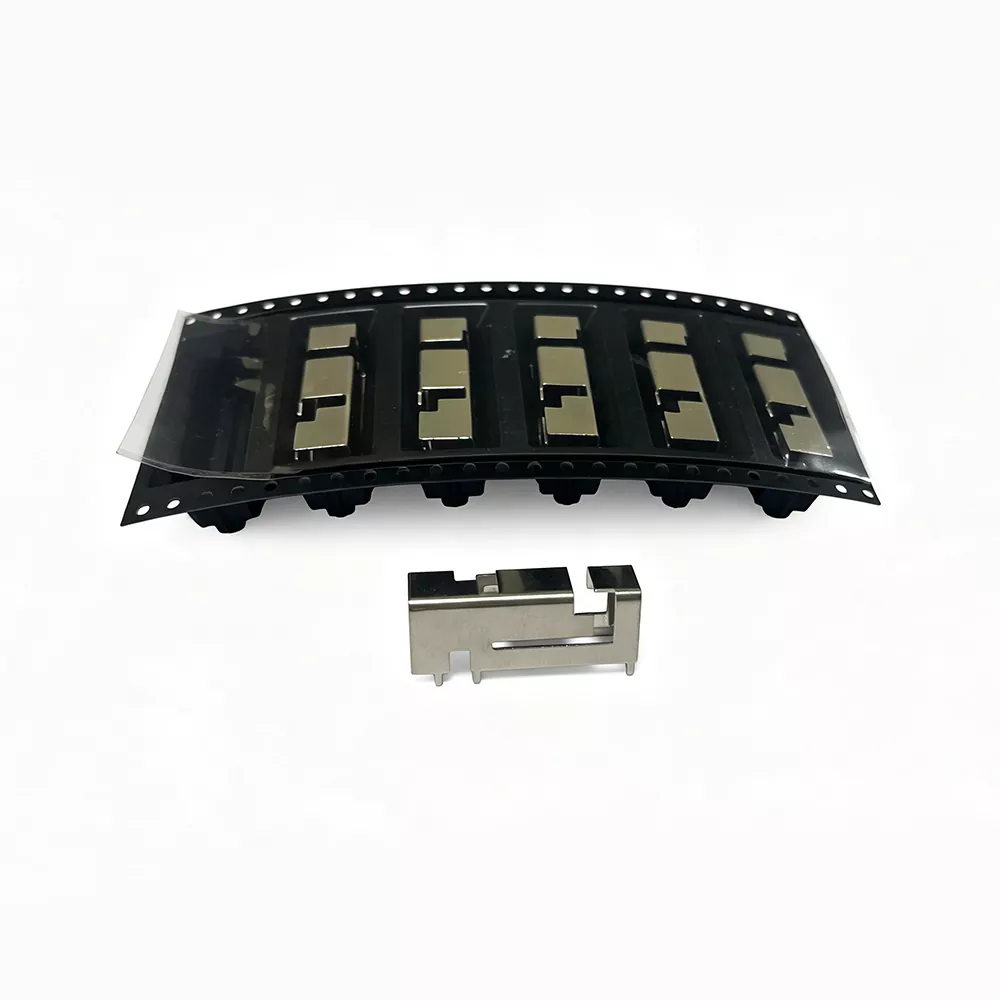

Gömülü Hücresel Antenler

Gömülü antenler, temiz bir görünüme, kompakt yapıya veya korumalı iç yapıya sahip ürünler için tasarlanmıştır. kurulum önemlidir. Elektronik ekipmanlara, IoT terminallerine, iletişime entegre edilebilirler cihazlar ve diğer kompakt ürünler.

Manyetik Tabanlı Antenler

Manyetik montaj, uygun metal yüzeylere kolay kurulum sağlar ve gerektiğinde yerleştirmeyi basitleştirebilir. Kurulum veya test sırasında antenin yeniden konumlandırılması gerekir. Kablo uzunluğu ve konnektör seçimi aynı anda düşünülebilir.

Özelleştirilmiş Anten Çözümleri

Özelleştirilmiş tasarımlar, standart bir antenin mekanik gereksinimleri karşılayamadığı durumlarda özellikle değerli hale gelir. Nihai ürünün elektrik gereksinimleri. Boyutlar, kablo uzunluğu, konnektör, frekans kapsamı, montaj Yapının ve RF özelliklerinin uygulamaya uyacak şekilde ayarlanması gerekebilir.

Doğru Hücresel Ağ Antenini Nasıl Seçebilirsiniz?

Anten seçimi, genel bir anten kataloğundan ziyade gerçek ürün gereksinimleriyle başlamalıdır. Sistematik bir seçim süreci yeniden tasarımları, test gecikmelerini ve beklenmeyen iletişim sorunlarını azaltabilir.

1. Hücresel standartları tanımlayın.Ürünün 2G, 3G, 4G LTE, 5G veya bu teknolojilerin bir kombinasyonunu gerektirip gerektirmediğini belirleyin.
2. Gerekli frekans bantlarını tanımlayın.Farklı pazarlar ve ağ operatörleri farklı bantlar kullanabilir, dolayısıyla hedef işletim frekansları Anteni seçmeden önce onaylanmalıdır.
3. Mevcut kurulum alanını kontrol edin.Anten yapısını seçmeden önce muhafazayı, montaj alanını, açıklığı ve iç alanı ölçün.
4. Konektör ve kablo gereksinimlerini belirleyin.Konektör tipi ve kablo uzunluğu iletişim modülü ve mekanik aksamla eşleşmelidir.
5. Çalışma ortamını göz önünde bulundurun.Dış mekan ekipmanları, araçlar, endüstriyel dolaplar ve taşınabilir ürünler çok farklı gereksinimlere sahip olabilir.
6. RF performansını inceleyin.Frekans yanıtı, kazanç, VSWR, empedans, verimlilik ve radyasyon özellikleri değerlendirilmelidir.
7. Bitmiş ürünün içindeki anteni doğrulayın.Muhafaza ve çevresindeki bileşenler, entegrasyondan sonra nihai performansın kontrol edilmesi gerekir. RF davranışını değiştirin.

Hücresel Anten Nasıl Takılmalıdır?

İyi tasarlanmış bir Hücresel Ağ Anteni bile kurulum kötü yürütüldüğünde düşük performans gösterebilir. Bu nedenle kurulum, son montaj görevi yerine RF tasarım sürecinin bir parçası olarak ele alınmalıdır.

Anteni Büyük Engel Kaynaklarından Uzak Tutun

Mümkün olduğunda anteni doğrudan büyük metal bileşenlerin veya yoğun şekilde paketlenmiş elektronik cihazların yanına yerleştirmekten kaçının. meclisler. Metal, akım dağılımını etkileyebilir ve antenin amaçlanan radyasyon özelliklerini değiştirebilir.

Kontrol Kablosu Yönlendirmesi

Koaksiyel kablo dikkatli bir şekilde yönlendirilmeli ve gereksiz mekanik strese karşı korunmalıdır. Aşırı derecede karmaşık yönlendirme, keskin kıvrımlar, zayıf konektörler veya uygun olmayan kablo seçimi ek RF'ye neden olabilir kayıp ve güvenilirlik endişeleri.

Son Muhafazayı Düşünün

Bitmiş ürünün dışında bir antenin test edilmesi ilk değerlendirme için faydalıdır ancak antenin yerine geçmez. gerçek muhafazanın içinde doğrulama. Plastik kalınlığı, metal bileşenler, PCB boyutları, pil konumu, ve montaj donanımının tümü nihai sonucu etkileyebilir.

Seri Üretimden Önce Doğrulayın

Prototip testi, mühendislerin büyük ölçekli üretim başlamadan önce RF sorunlarını tanımlamasına olanak tanır. bu birden fazla hücresel bantta çalışan veya bağlantıyı sürdürmesi gereken ürünler için özellikle önemlidir. değişen ortamlar.

Hücresel Ağ Antenleri Nerede Kullanılır?

Hücresel iletişim, ekipmanın sabit bir ağ bağlantısına bağlı olmaksızın veri iletmesi için pratik bir yol sağlar. kablolu ağ. Sonuç olarak, Hücresel Ağ Antenleri birçok sektörde kullanılmaktadır.

Aynı prensip akıllı altyapı, dış mekan ekipmanları, iletişim terminalleri, enerji için de geçerlidir. yönetim cihazları ve güvenilir kablosuz erişimin gerekli olduğu diğer bağlı sistemler.

Qianmu İletişimi Hücresel Anten Projelerini Nasıl Destekliyor?

Qianmu İletişimikablosuz iletişim anteni geliştirme ve üretimine odaklanıyor, hücresel, IoT, konumlandırma, yönlendirici ve diğer kablosuz uygulamalar için çözümler sağlamak. Hücresel anteni portföyü, çeşitli ekipman tasarımlarına uyum sağlamak için farklı yapıları ve kurulum yöntemlerini kapsar.

Bağlantılı ekipman geliştiren müşteriler için deneyimli bir antenle çalışmanın en önemli avantajı Tedarikçi, RF gereksinimlerini mekanik entegrasyonla birlikte dikkate alma becerisine sahiptir. Bir ürün gerektirebilir Belirli bir frekans aralığı, kompakt boyutlar, belirli bir konektör, tanımlanmış bir kablo uzunluğu veya özel bir Montaj yapısı. Bu gereksinimlerin bağımsız olarak değerlendirilmek yerine birlikte çalışması gerekir.

Özelleştirme Seçenekleri

Prototipten Üretime

Pratik bir anten geliştirme süreci, uygulama analizini, frekans değerlendirmesini, yapısal tasarım, RF optimizasyonu, prototip üretimi, performans testi ve seri üretim. Bu yaklaşım yardımcı olur Üretim hacimleri artmadan önce potansiyel entegrasyon sorunlarını belirleyin.

Qianmu İletişimi, standart ürünlerin yanı sıra özelleştirilmiş ve OEM odaklı gereksinimleri de destekler. bağlı olarak proje üzerinde müşteriler frekans, boyut, konnektör, kablo, montaj yöntemi gibi parametreleri belirleyebilir, ve diğer uygulamayla ilgili gereksinimler.

Şirketin ürün yelpazesinde harici anten konfigürasyonları, dahili anten çözümleri, manyetik tabanlı Farklı iletişim uygulamalarına yönelik tasarımlar, gömülü ürünler ve hücresel antenler.

Hangi Yaygın Hatalardan Kaçınılmalıdır?

Çoğu kablosuz bağlantı sorunu, arızalı bir antenden değil, antenin seçilmesinden veya entegre edilmesinden kaynaklanır. RF sisteminin tamamını dikkate almadan anten.

1. Yalnızca kazanca göre seçim yapmak:Kazanç yalnızca bir parametredir. Frekans kapsamı, verimlilik, radyasyon desen, eşleştirme, boyut ve kurulum koşulları da önemlidir.
2. Muhafazanın dikkate alınmaması:Anten gerçek ürün ortamında değerlendirilmelidir.
3. Yanlış frekans aralığının kullanılması:Gerekli bantları düzgün şekilde kapsamayan bir anten sırf modem bu bantları desteklediği için güvenilir performans sağlayamaz.
4. Kablo kaybına genel bakış:Uzun veya uygun olmayan RF kabloları, cihazın kullanabileceği sinyali azaltabilir. anten sistemi.
5. Prototip testini atlamak:Küçük tasarım değişiklikleri önemli RF farklılıklarına neden olabilir, özellikle kompakt ürünlerde.
6. Bölgesel gereksinimlerin tanımlanamaması:Uluslararası pazarlara yönelik ürünler gerekebilir farklı hücresel bant kombinasyonları.

Kararlı Hücresel Anten Performansını Nasıl Koruyabilirsiniz?

Uzun süreler boyunca konuşlandırılan ekipmanlar için anten güvenilirliği hem RF özelliklerine hem de mekanik özelliklere bağlıdır. bütünlük. Periyodik inceleme, sorunların iletişim arızalarına dönüşmeden önce tespit edilmesine yardımcı olabilir.

• Harici antenleri fiziksel hasar açısından inceleyin.
• Montaj donanımında gevşeme veya hareket olup olmadığını kontrol edin.
• Konektörleri korozyon, kirlenme veya mekanik hasar açısından inceleyin.
• Açıktaki kabloları aşınma, ezilme veya aşırı bükülme açısından kontrol edin.
• Büyük ekipman değişikliklerinden sonra iletişim performansını gözden geçirin.
• Her zaman hücresel ağın sorumlu olduğunu varsaymak yerine tekrarlanan ağ kesintilerini araştırın.
• Dış mekan ve endüstriyel kurulumlar için uygun çevre korumasını kullanın.

Bir üründe kalıcı bir bağlantı sorunu yaşandığında sorun giderme işleminde tam sinyal dikkate alınmalıdır yol: ağ kullanılabilirliği, modem yapılandırması, RF kablosu, konektör, anten, muhafaza, güç kaynağı ve kurulum ortamı.

Sıkça Sorulan Sorular

Hücresel Ağ Anteni ne için kullanılır?

Hücresel Ağ Anteni, hücresel özellikli ekipmanın kablosuz sinyalleri kablosuz sinyaller aracılığıyla iletmesini ve almasını sağlar. hücresel ağlar. Tipik uygulamalar arasında 4G LTE ve 5G yönlendiriciler, IoT terminalleri, endüstriyel ekipmanlar, uzaktan izleme cihazları, araç sistemleri ve iletişim ağ geçitleri.

Bir anten birden fazla hücresel bandı destekleyebilir mi?

Evet. Çok bantlı antenler, birden fazla frekans aralığında çalışacak şekilde tasarlanabilir. Tam olarak desteklenen bantlar anten tasarımına ve hedef uygulamanın gereksinimlerine bağlıdır.

4G veya 5G cihazı için anteni nasıl seçerim?

Gerekli frekans bantlarını belirleyerek başlayın, ardından anten tipini, kurulum konumunu, boyutlarını, kazanç, VSWR, empedans, konnektör, kablo uzunluğu, çevre koşulları ve cihazın muhafazası. Entegrasyondan sonra son test yapılmalıdır.

Daha yüksek kazançlı bir anten her zaman daha iyi performans sağlar mı?

Hayır. Daha yüksek kazanç, her uygulamada otomatik olarak daha iyi performans anlamına gelmez. Radyasyon deseni, frekans uyumluluğu, kurulum konumu, verimlilik, eşleştirme ve çevredeki ortam aynı derecede önemlidir.

Hücresel anten özelleştirilebilir mi?

Evet. Tedarikçiye ve proje gereksinimlerine bağlı olarak özelleştirme, frekans aralığını, anteni içerebilir. boyutlar, konektör, kablo uzunluğu, montaj yöntemi, yapı ve RF özellikleri.

Hücresel cihazımın sinyali iyi bir modem olmasına rağmen neden zayıf?

Modem kablosuz sistemin yalnızca bir parçasıdır. Anten yerleşimi, RF uyumu, kablo kaybı, muhafaza malzemeler, konektör kalitesi, çevredeki parazitler ve ağ koşullarının tümü son sinyali etkileyebilir performans.

Qianmu İletişimi seri üretimden önce numune sağlayabilir mi?

Qianmu İletişimi, daha büyük üretim programlarından önce prototip geliştirmeyi ve teknik doğrulamayı destekler. Bu, müşterilerin seri üretime geçmeden önce anteni amaçlanan ekipman dahilinde değerlendirmesine yardımcı olabilir.

Hangi endüstriler hücresel antenleri yaygın olarak kullanıyor?

Hücresel antenler endüstriyel IoT, akıllı ulaşım, filo yönetimi, uzaktan izleme, kablosuz ağ, araç iletişimi, akıllı ölçüm, endüstriyel ağ geçitleri ve diğer bağlı sistemler.

Hücresel antenlerle hangi konektörler kullanılabilir?

Konektör seçimi iletişim modülüne ve mekanik tasarıma bağlıdır. Ortak RF konektörü seçenekleri SMA, IPEX, MMCX ve uygulamaya uygun diğer konfigürasyonları içerir.

Çözüm

Hücresel Ağ Anteni, ekipmanın ne kadar etkili şekilde bağlanacağını belirlemede temel bir rol oynar. hücresel ağ ile iletişim kurar. Güvenilir performans, bir anten seçmekten daha fazlasına bağlıdır. uygun ürün adı. Frekans kapsamı, empedans uyumu, kazanç, verimlilik, kurulum konumu, kablo konfigürasyon, mahfaza tasarımı, çevresel koşullar ve son cihaz testinin tamamının dikkate alınması gerekir.

Endüstriyel IoT ürünleri, yönlendiriciler, araç sistemleri, uzaktan izleme ekipmanları geliştiren üreticiler için, iletişim terminalleri veya diğer bağlı cihazlar için tasarım sürecinin başında doğru antenin seçilmesi, Entegrasyon risklerini azaltın ve uzun vadeli iletişim istikrarını iyileştirin.

Qianmu İletişimiFarklı iletişim için Hücresel Ağ Anteni çözümleri sunar standart ürünler ve özelleştirilmiş anten geliştirme dahil olmak üzere gereksinimler. RF performansına dikkat ederek, mekanik entegrasyon, konnektör seçimi, kablo konfigürasyonu ve uygulama gereksinimleri, doğru anten hem prototip projeler hem de seri üretim için çözüm geliştirilebilir.
