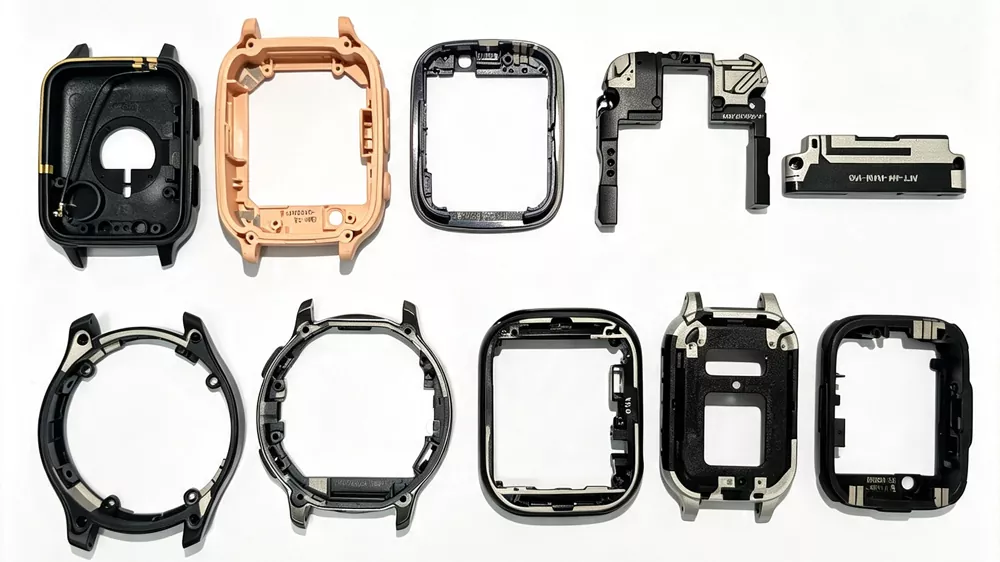

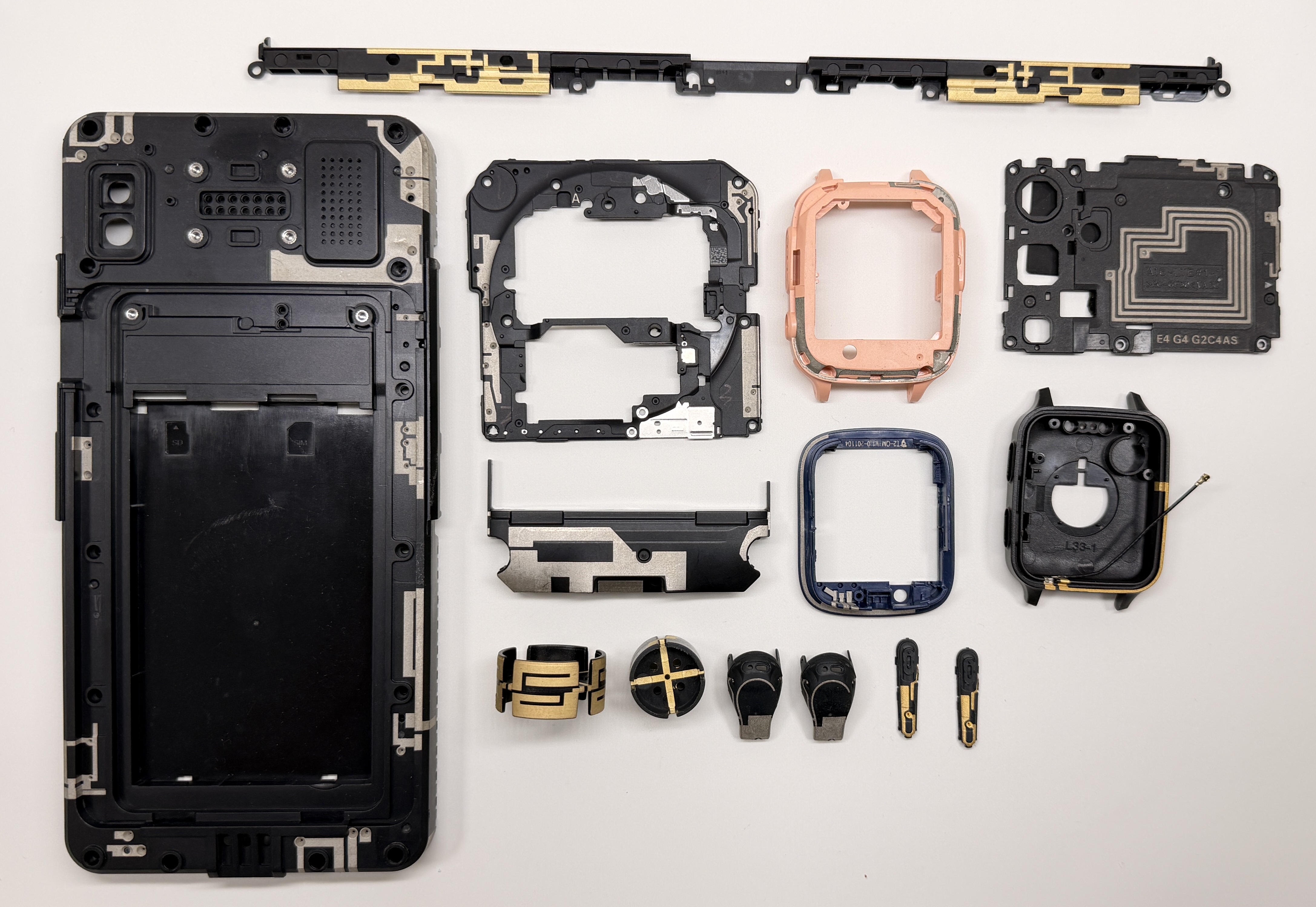

LDS Anteni

LDS Anteni (Laser Direct Structuring Antenna), enjeksiyonla kalıplanmış plastik yüzeylere lazer aktivasyonu uygulanarak ve ardından iletken anten izleri oluşturmak için seçici kimyasal kaplama uygulanarak üretilen 3D-MID tabanlı bir RF yapısıdır.

Süreç, anten geometrisinin ayrı bir RF parçası olarak bir araya getirilmesi yerine mekanik yapıya gömüldüğü iletken modellerin üç boyutlu muhafaza bileşenleri üzerinde doğrudan tanımlanmasına olanak tanıyor.

Cihazın içine ayrı bir montaj gerektiren geleneksel damgalı veya metal levha antenlerin aksine, LDS Anteni, yayılan yapıyı mahfazaya veya dahili plastik çerçeveye entegre ederek, tanımlanmış elektriksel özellikleri korurken anten yolunun karmaşık 3D geometrileri takip etmesine olanak tanır.

Sistem açısından bakıldığında LDS teknolojisi, tek bir kalıplanmış bileşenin lazerle etkinleştirilen yüzeylerin seçici metalizasyonu yoluyla yapısal, iletken ve muhafaza işlevlerini birleştirebildiği 3D-MID'e (Üç Boyutlu Kalıplanmış Ara Bağlantı Cihazı) aittir.

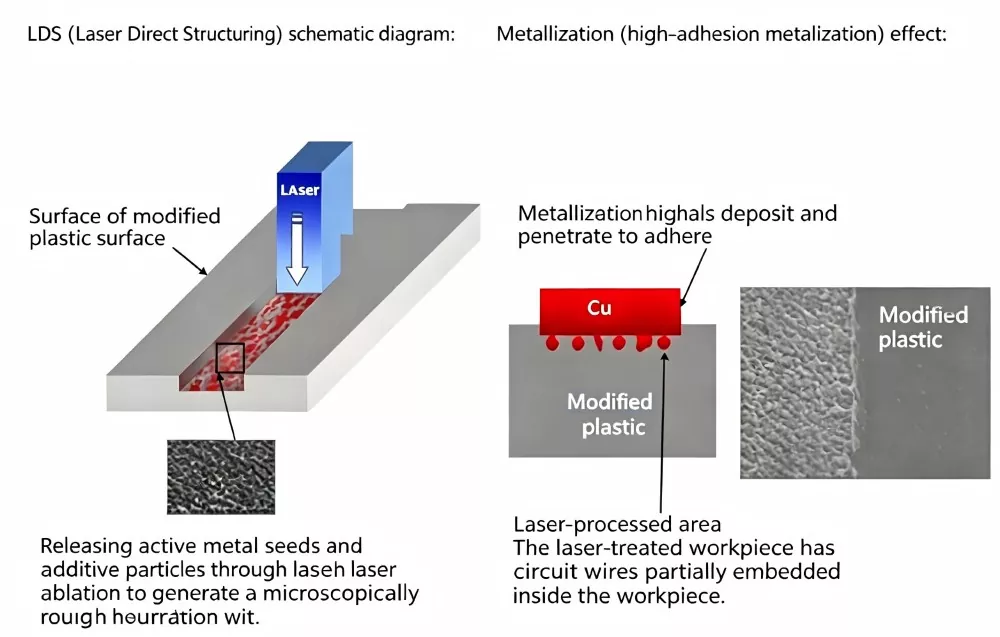

Çalışma Prensibi

LDS antenlerinin üretim süreci dört temel adıma ayrılabilir:

Adım 1 – Enjeksiyon Kalıplama: LDS'ye özgü fonksiyonel plastikler (özel metal-organik kompozit katkı maddeleri içeren) kullanılarak, enjeksiyon kalıplama yoluyla üç boyutlu bir plastik braket veya muhafaza üretilir.

Adım 2 – Lazer Aktivasyonu: Bilgisayar, lazerin hareketini iletken desenin yörüngesine göre kontrol eder, lazeri üç boyutlu plastik bileşenin yüzeyine yansıtır ve devre modelini saniyeler içinde etkinleştirir. Lazerin ışınladığı bölgelerde katkı maddeleri etkinleştirilerek metal birikmesine olanak sağlayan mikroskobik pürüzlü bir yüzey oluşturulur.

Adım 3 – Kimyasal Kaplama: Aktifleştirilmiş plastik parçaları, bakır, nikel ve altın gibi metallerin seçici olarak aktif alanlara biriktirilerek iletken izler oluşturduğu bir kimyasal kaplama banyosuna yerleştirin.

Adım 4 – Montaj ve Test: Anten devresinin LDS muhafazası, yaylı kontaklar, pinler veya B2B konektörler aracılığıyla PCB anakartına elektriksel olarak bağlanır. Ağ analizörü kullanılarak yapılan tam incelemenin ardından montaj teslim edilir.

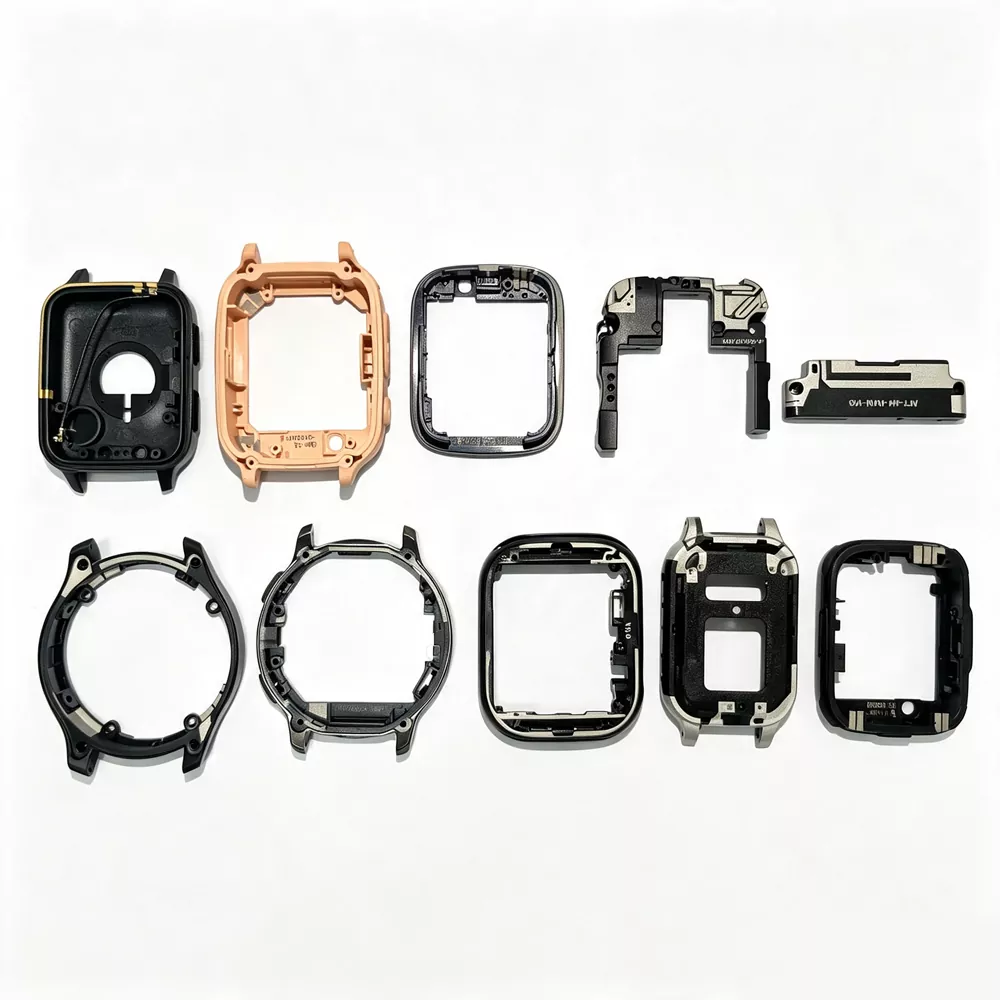

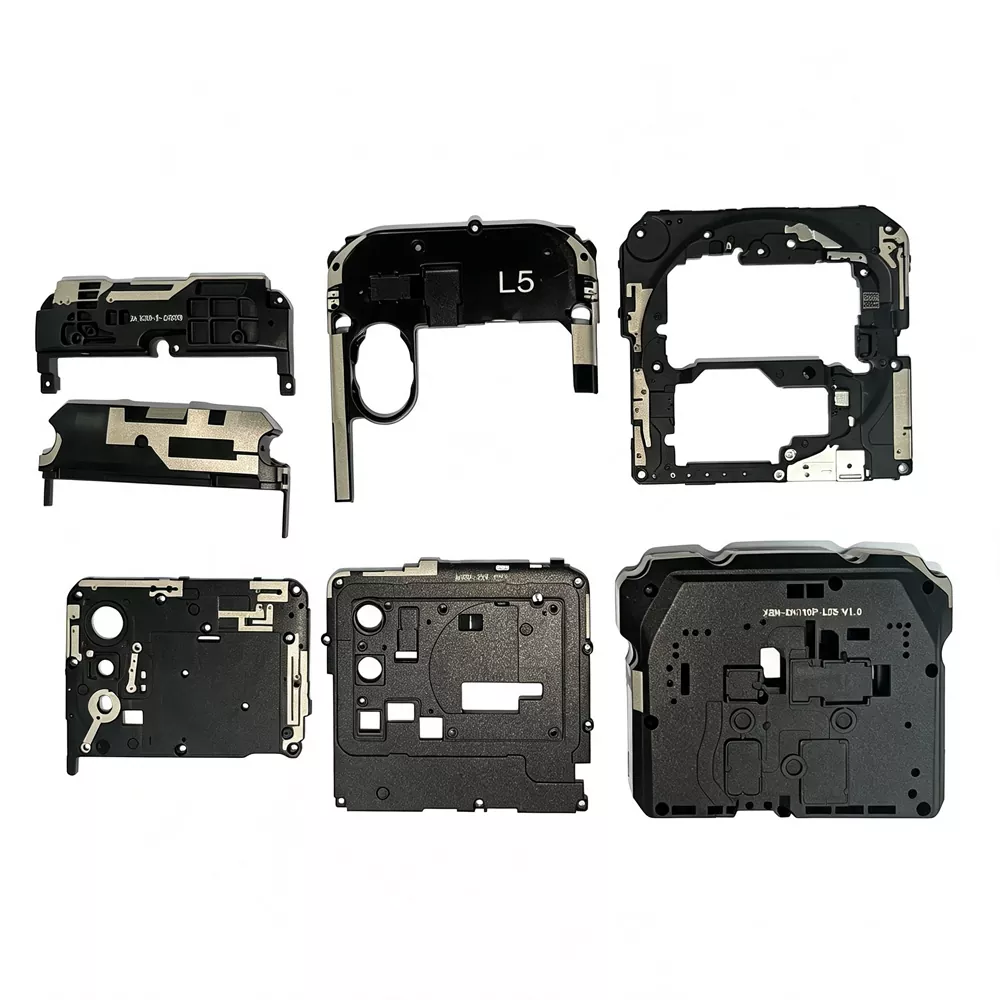

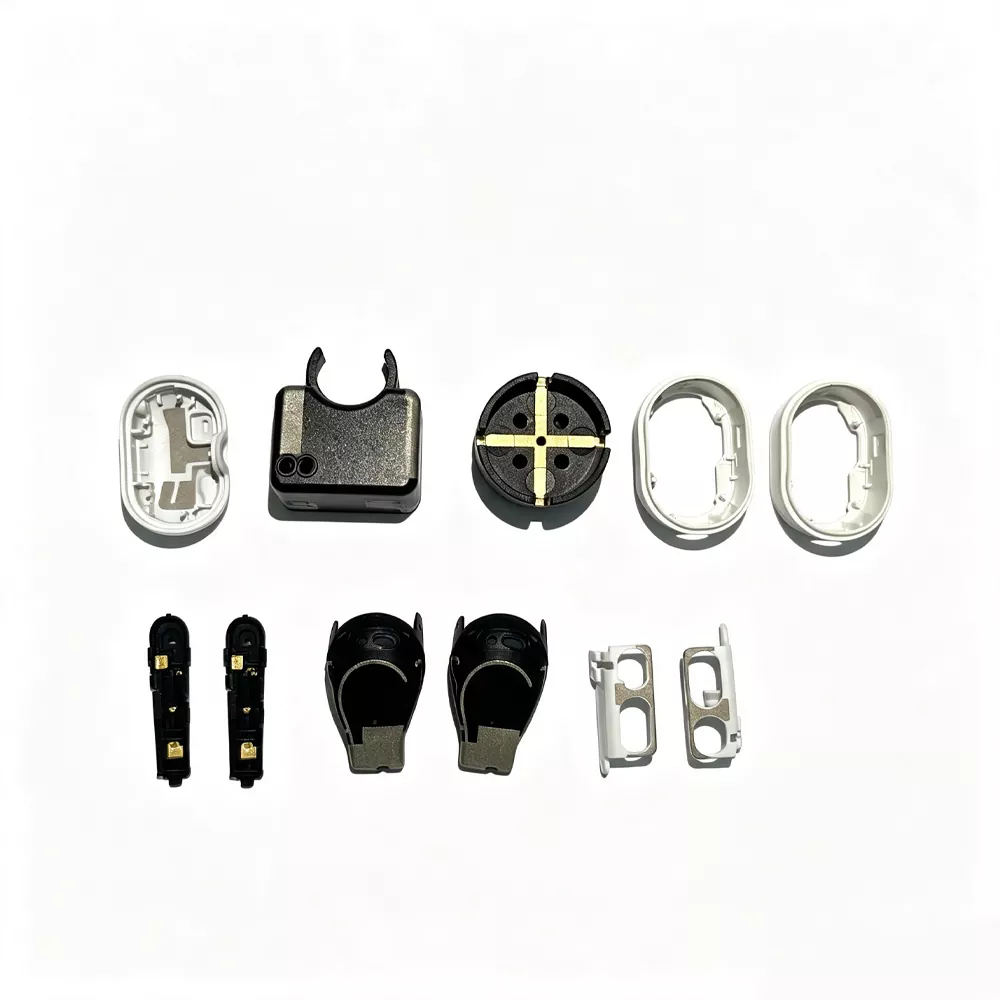

Uygulanabilir Cihazlar

LDS anten teknolojisi birçok sektörde ve kablosuz uygulamalarda yaygın olarak kullanılmaktadır:

Temel Satış Noktaları

1. Yüksek alan entegrasyon yeteneği

LDS antenleri doğrudan cihaz muhafazalarına veya yapısal braketlere entegre edilebilir, böylece RF performansından önemli ölçüde ödün vermeden daha ince ürün tasarımlarına olanak sağlanır. Anten açıklığı, plastik alt tabakalar üzerindeki hassas 3D desenleme yoluyla elde edilir ve bu da onu kompakt, çok bantlı kablosuz cihazlar için uygun hale getirir.

2. Üretim istikrarı ve süreç tutarlılığı

Lazer yapılandırma, yüksek tekrarlanabilirlik ve kararlı desen çözünürlüğü sağlayarak sürekli üretim ortamlarına uygun hale getirir. Her ünite tipik olarak RF testi yoluyla doğrulanır; S11 gibi temel parametreler, tasarım hedefleri dahilinde performansın eşleştiğinden emin olmak için doğrulanır.

3. Azaltılmış dahili RF paraziti

İletken desenler doğrudan cihaz muhafazası üzerinde oluşturulduğundan, LDS yapıları dahili kablolara olan bağımlılığı azaltır ve muhafazanın içindeki yakındaki metal bileşenlerin neden olduğu paraziti en aza indirir.

4. Çok bantlı anten entegrasyon yeteneği

Birden fazla işlevsel anten (LTE / GSM / Wi-Fi / Bluetooth / GNSS) tek bir 3D alt tabakaya entegre edilebilir, böylece genel bileşen sayısı azaltılır ve sistem düzeyinde RF mimarisi basitleştirilir.

5. Esnek 3D RF tasarım yeteneği

LDS teknolojisi, karmaşık iletken geometrilerin kavisli yüzeyler üzerinde uygulanmasını destekleyerek anten düzeninin, farklı frekans bantlarında tanımlanmış RF kısıtlamalarını korurken mekanik konturları takip etmesine olanak tanır.

Teknik Özellikler

Lazer Kazıma İşlemi ve Önlemler

（1）İletken Devre Tasarımına İlişkin Notlar

① LDS 3D alt tabakalarda izleme yönlendirmesi sık keskin açılı geçişlerden kaçınmalıdır. Çok yüzlü yapılarda, bitişik yüzeyler boyunca sürekli yönlendirme, özellikle daha büyük muhafazalarda genellikle proses stabilitesini ve kaplama tekdüzeliğini geliştirir.

② Minimum lazer tanımlı iz genişliği, tasarım çözünürlüğüne ve alt tabaka geometrisine bağlı olarak genellikle 0,2 mm civarındadır.

③ Elektrokimyasal biriktirme sırasında kaplama köprüsü oluşumu riskini azaltmak için bitişik iletken izler arasındaki minimum aralık genellikle 0,5 mm'nin üzerinde tutulur.

④ İletken alanlar ile mahfaza sınırları arasındaki açıklık normalde milimetre altı ölçekte kontrol edilir. Lazer işleme sırasında kenar kirlenmesini azaltmak için genellikle boşluk duvarlarının yakınında yaklaşık 1-2 mm'lik bir tampon mesafesi uygulanır.

⑤ Yüzey geometrisi kaplama davranışını etkiler. Düz bölgeler daha kararlı lazer aktivasyonu ve kaplama tutarlılığı sağlama eğilimindedir; kavisli yüzeyler ise açısal maruz kalma farklılıkları nedeniyle kalınlıkta ve yapışmada farklılıklara neden olabilir.

⑥ Lazer yapılandırmanın ardından parçalar, metalizasyon öncesinde oksidasyonu ve yüzey kirlenmesini en aza indirmek için doğrudan elektrokaplamaya aktarılır.

（2） Kaplama ve Kaplama Öncesi LDS Ürün Depolama Gereksinimleri

① Lazerle etkinleştirilen parçalar kontrollü nem koşullarında (tipik olarak %60 RH'nin altında) saklanmalı ve yüzey oksidasyon riskini azaltmak için proses akışı izin verir vermez kaplamaya aktarılmalıdır.

② Kirlilik sonraki metal biriktirme kalitesini etkileyebileceğinden lazerle işlenmiş yüzeylerle doğrudan temastan kaçınılır.

③ Taşıma ve taşıma sırasında konumsal stabiliteyi korumak ve yüzey hasarını veya mikro çizilmeyi önlemek için özel tepsiler veya aparatlar kullanılır.

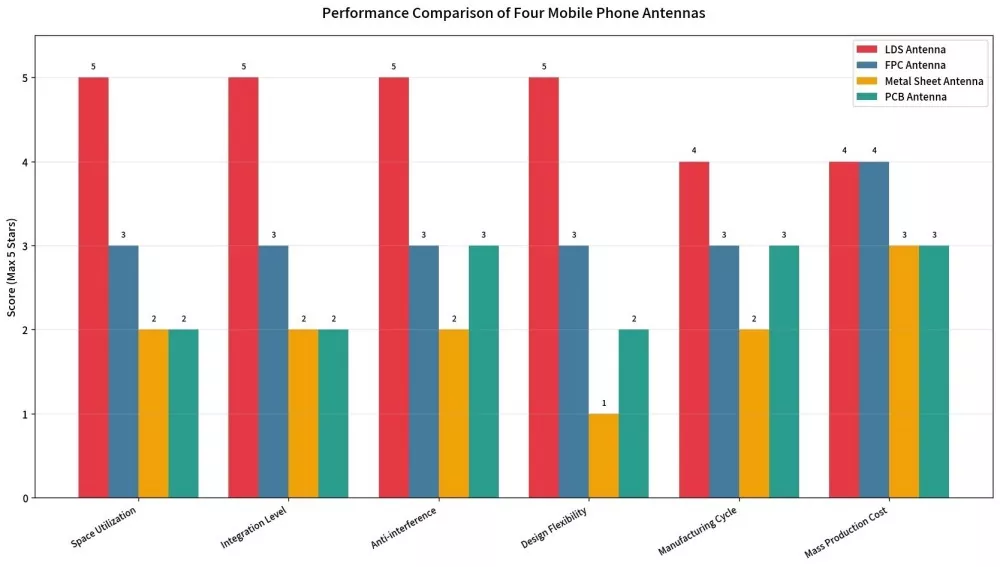

Akranlarla karşılaştırın

Kalite Kontrol Süreci

1. Gelen Malzeme Denetimi: LDS için Özel Olarak Tasarlanmış Plastik Parçacıklardaki Metal Katkı İçeriğinin Test Edilmesi

2. Enjeksiyon kalıplama kontrolü: Boyutsal doğruluk ±0,05 mm

3. Lazer markalama: Devre bütünlüğü için AOI otomatik optik inceleme

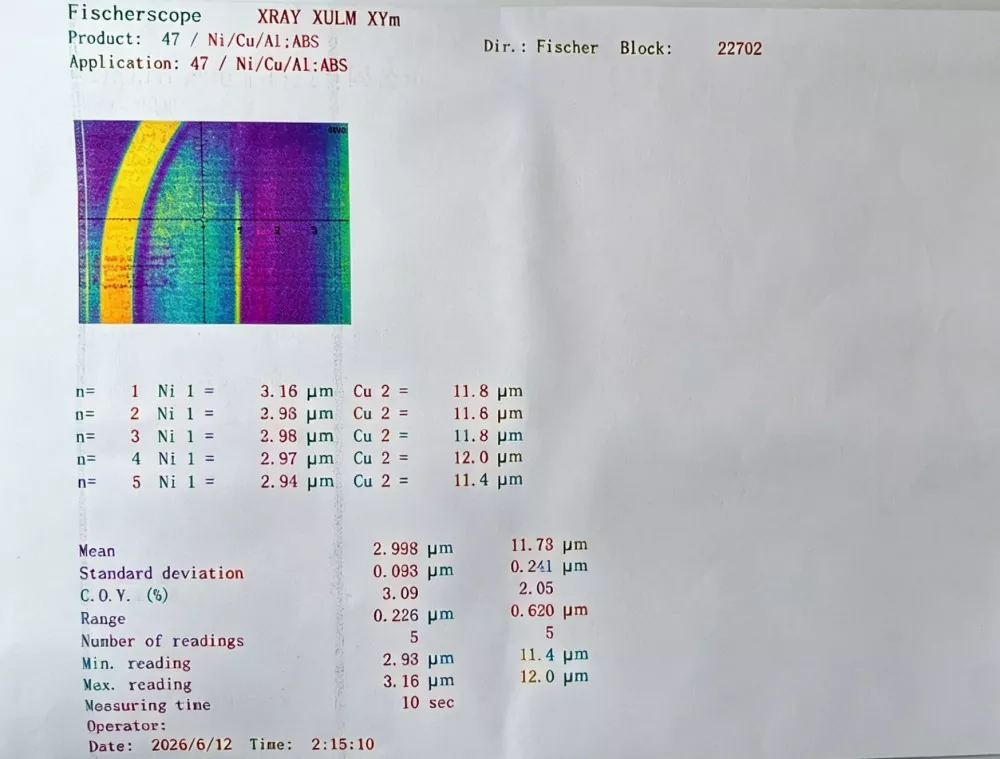

4. Kimyasal kaplama: Kaplama kalınlığı tekdüzelik denetimi (bakır katman ≥ 5 μm, nikel/altın katman ≥ 0,1 μm)

5. RF Testi: Ağ analizörü S11, VSWR, kazanç ve verimliliğin tam denetimini gerçekleştirir.

6. Güvenilirlik örnekleme denetimi: Yüz ızgara Her şey dahil yapışma testi

Güvenilir bir tedarikçi olarak ürünlerimizin her partisi, ilgili hammadde partisine kadar izlenebilecek bir test raporuyla birlikte gelir.

LDS Anten Ürünleri Nasıl Seçilir

1. Frekans bandı gereksinimlerini görüntüleyin

Cihazın hangi iletişim frekans bantlarını desteklemesi gerektiğini açıkça belirtin: 2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC ve diğerleri. Farklı frekans bantları, farklı anten yönlendirme tasarımlarına karşılık gelir.

2. Kurulum alanını kontrol edin

- Cihaz muhafazasında yeterli LDS yerleşim alanı var mı?

- Antenin 3 boyutlu kavisli bir yüzey boyunca yönlendirmeyi takip etmesi gerekiyor mu? LDS'nin üstün olduğu nokta tam olarak burasıdır.

3. Alt tabaka seçimini kontrol edin

LDS antenlerine yönelik alt tabaka malzemesi, LDS'ye özgü işlevsel bir plastik olmalıdır. Yaygın seçenekler arasında PC, ABS, PC+ABS ve LCP bulunur. Farklı malzemelerin sıcaklık direnci, dielektrik sabiti ve mekanik dayanım açısından kendi avantaj ve dezavantajları vardır.

4. Teslimat süresini ve minimum sipariş miktarını kontrol edin.

Üretici olarak şunları sunuyoruz:

- Örnek aşama:10Hızlı prototip oluşturma

- Küçük parti: 100–1.000 adet, 2 haftada teslimat

- Büyük ölçekli üretim: Garantili teslimat süreleri ile aylık kapasite 100.000 adedi aşıyor.

SSS

S: LDS anteni ile FPC anteni arasındaki fark nedir?

C: FPC anteni, cihazın içine monte edilen ve özel düzlemsel alan gerektiren esnek bir devre çözümüdür. BirLDS Anteni3D yüzeylere daha iyi uyum sağlanmasına ve alan kullanımının iyileştirilmesine olanak sağlayacak şekilde doğrudan cihaz muhafazası veya braketi üzerine lazerle yapılandırılmıştır. Aynı zamanda geleneksel FPC çözümleriyle karşılaştırıldığında daha yüksek entegrasyon kapasitesi ve daha güçlü parazit önleme performansı sağlar.

S: Özelleştirme için minimum sipariş miktarı nedir?

C: Numune aşamasında minimum sipariş miktarına gerek yoktur. Numune taleplerini, 100 adetten başlayan küçük adetli üretimi ve müşteri ihtiyaçlarına göre daha büyük adetli siparişleri destekliyoruz. Doğrudan fabrika olarak farklı proje aşamalarında esnek üretim desteği sağlıyoruz.

S: Özelleştirme için hangi bilgiler gereklidir?

C: Müşteriler cihazın (STEP veya IGS formatı), hedef frekans bandının, PCB düzeninin ve konnektör tipinin 3D CAD çizimlerini sağlayabilir. Mühendislik ekibimiz yönlendirme tasarımını, simülasyon optimizasyonunu ve prototip doğrulamasını gerçekleştirecektir.

S: Bu teknoloji 5G milimetre dalga uygulamalarını destekleyebilir mi?

C: Evet. Teknoloji, hem 6 GHz altı hem de milimetre dalga frekans bantları için anten tasarımlarını destekler. Nihai çözüm, cihaz yapısına, kullanılabilir alana ve gerekli frekans performansına göre optimize edilecektir.

S: Antenin servis ömrü nedir?

C: Güvenilirlik testleri, -40°C'den +85°C'ye kadar 100 termal döngüden ve 168 saat boyunca 85°C/%85 bağıl nemde yüksek sıcaklık/yüksek nem testinden sonra, performans bozulmasının %5'in altında kaldığını ve yapışmanın sabit kaldığını göstermektedir. Tasarlanan hizmet ömrü 10 yılı aşabilir.

S: Anten ayarlama desteği sağlayabilir misiniz?

C: Evet. Simülasyon, prototip oluşturma ve sistem düzeyinde optimizasyon da dahil olmak üzere eksiksiz ayarlama hizmetleri sunarak ürünlerin CTA, CE ve FCC gibi sertifikasyon gereksinimlerini karşılamalarına yardımcı oluyoruz.
