Seramik Yama Anteni

Bluetooth Seramik Yama Anteni, 2,4 GHz Bluetooth iletişim bandı için özel olarak geliştirilmiş minyatürleştirilmiş bir yerleşik RF antenidir. Çekirdek alt tabakası olarak yüksek dielektrik seramik kullanır ve yüksek sıcaklıkta katman katman sinterleme ve hassas metal devre aşındırma yoluyla üretilir.

Bu anten pasif bir yama RF alıcı-verici bileşenidir. Kurulum sırasında harici kablolamaya veya geniş bir boşluk alanına ihtiyaç duymaz.

Yüksek dielektrik malzemesi ve kompakt yapısıyla sınırlı bir alanda verimli Bluetooth sinyal iletimi ve alımı sağlarken, düşük güç tüketimi, güçlü anti-parazit performansı ve yüksek stabilite gibi avantajlar sağlar.

Bluetooth giyilebilir cihazların, akıllı ev ürünlerinin, IoT terminallerinin ve araca monteli Bluetooth cihazlarının seri üretimi için üst düzey bir yerleşik anten çözümü olarak yaygın olarak kullanılmaktadır.

Nasıl Çalışır?

Qianmu İletişim Bluetooth Seramik Yama Anteni, seramik dielektrik alt tabaka, yüzey metal radyasyon yaması ve alt zemin eşleştirme katmanından oluşan yüksek dielektrik seramik rezonans ve mikroşerit radyasyon yapısını benimser.

Yapı, kararlı sinyal iletimi, hassas parametre kontrolü ve laboratuvar testleriyle doğrulanan güvenilir performans sağlar.

Hassas Bant Rezonansı

9,2 yüksek dielektrik seramik alt tabaka kullanan anten, 2400–2483,5MHz'lik tam Bluetooth frekans bandıyla doğru şekilde eşleşir. %99,6'ya varan bant eşleştirme doğruluğu ile frekans kaymasını ve sinyal zayıflamasını etkili bir şekilde azaltarak Bluetooth gecikmesi ve bağlantı kopması sorunlarının çözülmesine yardımcı olur.

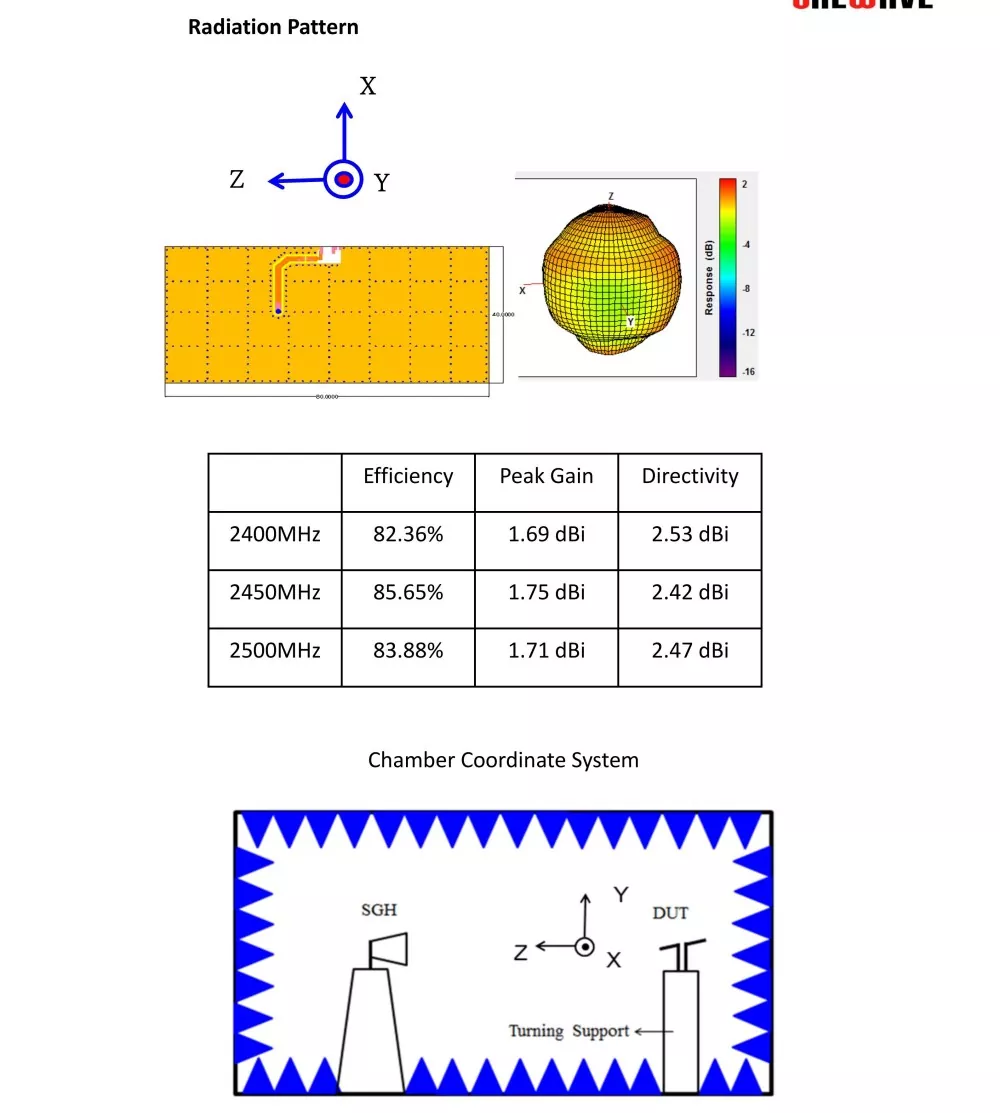

360° Çok Yönlü Radyasyon

Yüzey hassas mikroşerit devresi, %95'e varan radyasyon düzgünlüğüne sahip, düzgün bir elektromanyetik radyasyon alanı üretir. Sıradan PCB antenleriyle karşılaştırıldığında sinyal kör noktalarını önemli ölçüde azaltır ve cihazlar için daha kararlı çok açılı bağlantılar sağlar.

Güçlü Elektromanyetik Girişim Direnci

Seramik dielektrik malzeme, doğal elektromanyetik izolasyon sağlayarak anakart yongalarından, güç kaynaklarından ve pil gürültüsünden kaynaklanan parazitlerin korunmasına yardımcı olur. Karmaşık koşullar altında sinyal-gürültü oranı 4–6dB artırılarak geleneksel yaylı ve PCB antenlere göre daha iyi parazit önleme performansı sağlanır.

Düşük Güç Empedansı Eşleştirme

Anten, ≤1,3 sabit dalga oranıyla standart 50Ω hassas empedans uyumunu benimser ve son derece düşük sinyal kaybı sağlar. Bluetooth güç tüketimini %15 oranında azaltabilir, bu da onu BLE düşük güçlü uygulamalar ve uzun pil ömrü gereksinimleri için uygun hale getirir.

Geniş Sıcaklık Aralığında Kararlı Çalışma

Entegre yüksek sıcaklıkta sinterlenmiş yapı mükemmel termal stabilite sağlar. -40°C ila +85°C arasındaki yüksek ve düşük sıcaklık döngü testlerinden sonra frekans sapması ≤±2MHz dahilinde kalır. Anten hem yüksek hem de düşük sıcaklıktaki ortamlarda istikrarlı performansı korur.

Ürün Seçim Kılavuzu

Birçok donanım geliştiricisi ve alıcısı yalnızca boyuta odaklanır ve çalışma koşulları ile parametrelerin uyumunu göz ardı eder, bu da seri üretimde yeniden çalışma ve terminal arızalarıyla sonuçlanır. Bluetooth seramik yama anteni seçerken, onu üç temel boyuta göre tam olarak eşleştirebilirsiniz:

• Cihaz güç gereksinimlerine göre seçim yapın: Pille çalışan BLE düşük güçlü cihazlar ve giyilebilir cihazlar için, cihazın pil ömrünü önemli ölçüde artırmak amacıyla ultra düşük güçlü standart seramik antenlere öncelik verin; Takılabilir cihazlar için yüksek kazançlı geliştirilmiş sürümü seçin.

• Çalışma koşullarına göre seçim yapın: İç mekan normal sıcaklıktaki sivil ekipmanlar için normal bir model kabul edilebilir; Araca monteli, dış mekan ve endüstriyel ekipmanlar için endüstriyel sınıf geniş sıcaklık titreşim önleyici modeller seçilmelidir. Zorlu ortamlara dayanabilirler ve uzun süreli kullanımda performansları bozulmaz.

• Ekipmanın yapısına göre seçim yapın: Çok küçük gövdeli ve ayrılmış tavan boşluğu olmayan ekipmanlar için minyatür yüzeye monte modelleri seçin; Uzun mesafeli Bluetooth iletimi ve Mesh ağı gerektiren cihazlar için yüksek kazançlı, yüksek parazit önleyici özel modelleri seçin.

SSS

S1: Bluetooth seramik yama anteninin normal bir antene göre en büyük avantajı nedir?

A1: Temel avantajlar, yüksek stabilite, düşük güç tüketimi, güçlü anti-parazit, yüksek ve düşük sıcaklıklara direnç, seri üretimde yüksek tutarlılık, ortak PCB antenlerinin ve yaylı antenlerin kolay girişim, büyük frekans sapması, yüksek güç tüketimi ve zayıf titreşim direnci gibi sorunlu noktalarını mükemmel bir şekilde ele almaktır, özellikle üst düzey akıllı donanım, endüstriyel ve otomotiv cihazlarının seri üretimi için uygundur.

S2: Bu anten Bluetooth 5.0/5.1/5.3 BLE düşük güç protokolünü destekliyor mu?

A2: Tamamen destekleniyor. Bluetooth protokolünün tüm sürümleriyle uyumludur, BLE düşük enerji, Bluetooth Mesh ağı, 2,4G evrensel kablosuz iletim ile uyumludur ve piyasadaki tüm ana Bluetooth modülleriyle uyumludur.

S3: Boyut, parametreler ve marka LOGOSU özelleştirilebilir mi?

Cevap3: Tam boyutlu özelleştirmeyi destekler. Bir kaynak Fabrikası olarak, anten boyutuna, empedansına ve kazancına müşteri gereksinimlerine göre ince ayar yapabilir, müşterinin özel LOGOsunun muhafaza üzerine serigrafi baskısını destekleyebilir ve OEM/ODM özel etiket seri üretim gereksinimlerine uyum sağlayabilir.
