Para Anteni

Madeni para anteni, düğme benzeri bir şekle sahip, kompakt, silindirik bir harici RF antenidir. 2,4 GHz 5,8 GHz Çift Bantlı Anten olarak tasarlanan bu anten, WiFi, Bluetooth ve ZigBee iletişimini kullanan küçük elektronik cihazlar için hafif bir kablosuz iletim çözümü sağlar.

Qianmu Communication'ın kendi geliştirdiği düğmeli kauçuk çubuk anteni, tek parça enjeksiyon kalıplama ve sızdırmazlık teknolojisini benimser. Altta tam bakır rezonans elemanı ve metal yansıtıcı koruyucu katman bulunur.

Standart bir SMA dişli arayüzle donatılmış bu SMA Çift Bantlı Anten, doğrudan cihaz muhafazasına monte edilebilir ve sabitlenebilir. İnce kauçuk çubuk antenler ve yerleşik PCB antenlerle karşılaştırıldığında, iç ve dış mekan uygulamaları için sızdırmaz muhafazalı kompakt, göze çarpmayan bir yapı sunar.

Nasıl Çalışır?

Madeni para anteni, çift bantlı RF iletimi ve alımı için dahili bir çift katmanlı halka bakır osilatör kullanır. Düğme şeklindeki taban, sinyal radyasyonunu yönetmeye ve yakındaki elektronik bileşenlerin etkisini azaltmaya yardımcı olmak için tasarlanmış metal bir yansıtıcı katman içerir.

1. Katmanlı osilatör tasarımı:Üst katman, Bluetooth ve ZigBee tarafından kullanılan 2,4 GHz bant için tasarlanırken, alt katman, uyumlu WiFi cihazlarının kullandığı 5,8 GHz bantı destekler. Belirtilen tam bant VSWR ≤1,35'tir.

2. Temel koruma ve girişim yönetimi:Alttaki metal yansıtıcı katman, cihazın ana kartından, lityum pilinden ve metal gövdesinden kaynaklanan elektromanyetik parazitin etkisini azaltmak için tasarlanmıştır. Gerçek performans kurulum ortamına bağlıdır ve bitmiş cihazda test yapılmasını gerektirir.

3. Yalıtımlı gövde ve sıcaklık direnci:Tek parça enjeksiyonla kalıplanmış muhafaza, çevreyi korumak için tasarlanmıştır. Belirtilen çalışma sıcaklığı aralığı -35°C ila +70°C'dir. Sıcaklıkla ilgili frekans kararlılığı, belirtilen test koşulları altında doğrulanmalıdır.

4. RF empedans uyumu:Anten, RF entegrasyonunu desteklemek ve empedans uyumsuzluğunu azaltmak için 50Ω nominal empedans kullanır. Kazanç, VSWR ve radyasyon verimliliği uygun RF testiyle değerlendirilebilir.

Uyumlu Ekipman ve Uygulamalar

1. Akıllı Ev:Akıllı Ev Cihazları Anteni olarak mini akıllı ağ geçitlerinde, WiFi prizlerinde, kapı ve pencere alarmlarında, Bluetooth uzaktan kumandalarda kullanılabilir. Kompakt yapısı, sınırlı kurulum alanına sahip cihazlarda kablosuz bağlantının sağlanmasına yardımcı olur.

2. Endüstriyel Nesnelerin İnterneti:Bu Kablosuz Sensör Anteni, minyatür sıcaklık ve nem terminalleri, depo varlık izleme düğümleri ve kablosuz veri iletim modülleri için düşünülebilir. Bu aynı zamanda frekans bandının ve kurulum koşullarının sistem gereksinimleriyle eşleştiği IoT Cihazları için Anten uygulamalarıyla da ilgilidir.

3. Taşınabilir Elektronik:Taşınabilir Cihazlar için Kompakt Anten olarak el tipi tarama ekipmanlarında, taşınabilir dedektörlerde ve mini Bluetooth hoparlörlerde kullanılabilir. Cihaz düzeni ve RF performansı, son entegrasyondan önce değerlendirilmelidir.

4. Güvenlik Cihazları:Kablosuz Güvenlik Cihazlarına yönelik bu Anten, küçük kablosuz kameralar ve erişim kontrol sistemleri için uygun olabilir. Uyumlu Bluetooth tabanlı giriş sistemleri için Bluetooth Erişim Kontrol Anteni görevi görebilir.

5. RF Aksesuarları:İsteğe bağlı aksesuarlar arasında SMA'dan IPEX'e besleyici kabloları ve diğer uyumlu RF bağlantı bileşenleri bulunur. Konektör seçimi kablosuz modül ve cihaz arayüzüne göre onaylanmalıdır.

Temel Ürün Özellikleri

Qianmu Communication, uygulama gereksinimlerine göre seçilen spesifikasyonlar ve arayüz konfigürasyonlarıyla kompakt kablosuz cihazlar için madeni para anten seçenekleri sunar.

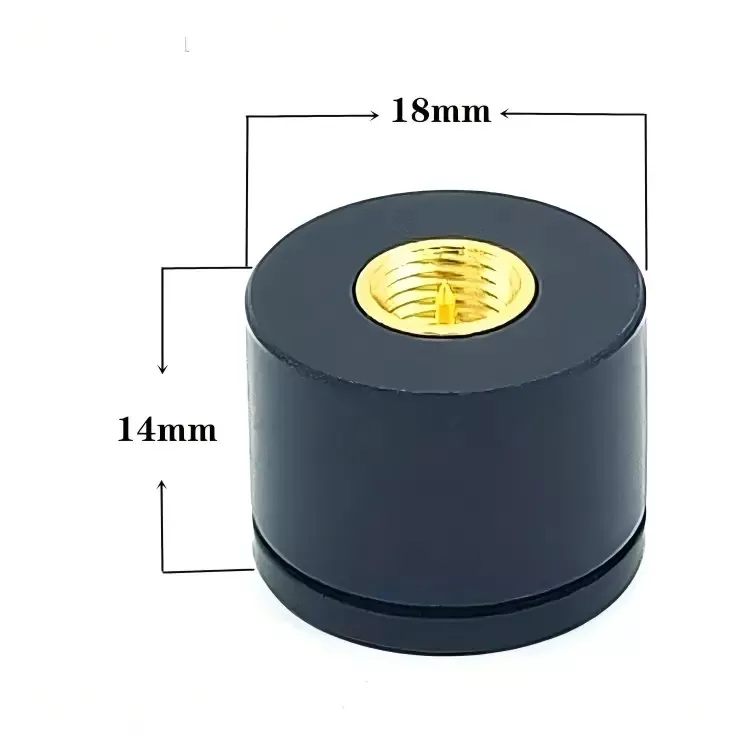

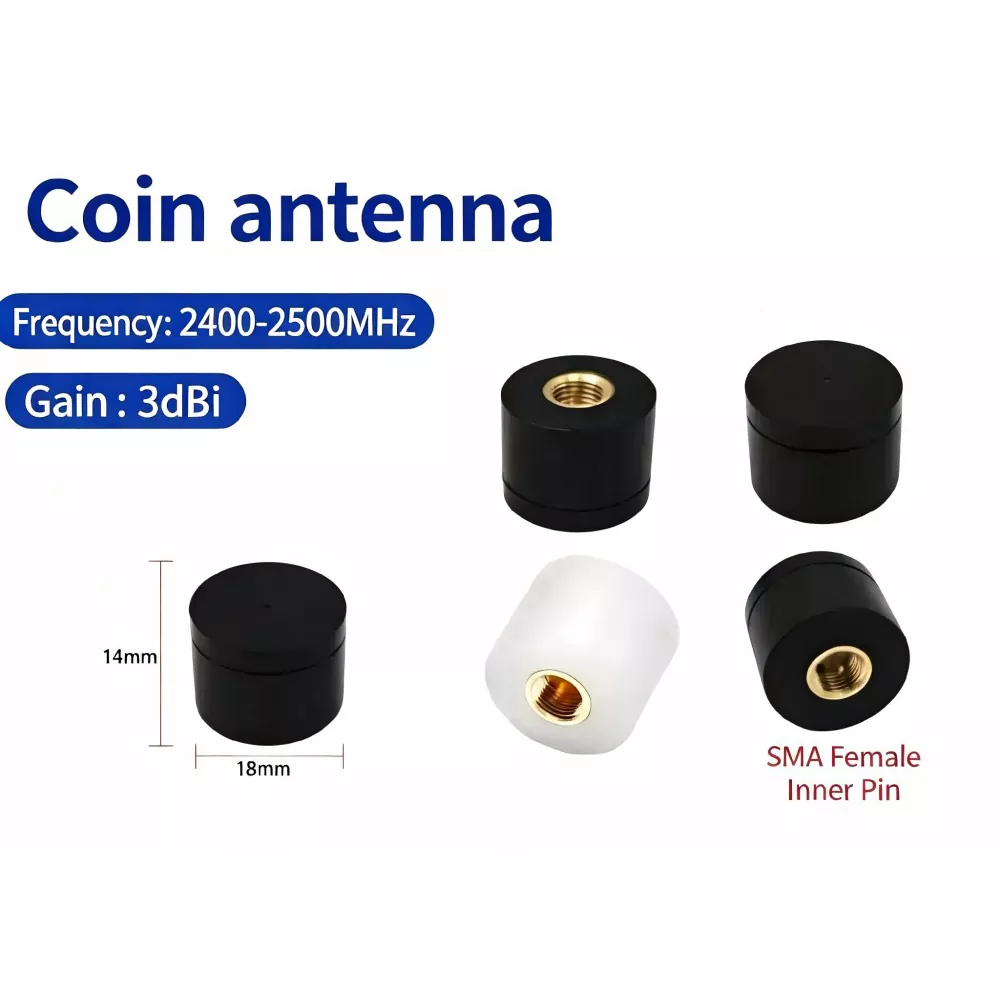

1. Kompakt düğme şeklindeki yapı:15mm ve 18mm taban çaplarında ve 14mm yüksekliğinde mevcuttur. Küçük kaplama alanı, harici anten alanının sınırlı olduğu kurulumları destekler.

2. Çift bantlı çalışma:Bu Mini WiFi Anteni belirtilen 2,4 GHz ve 5,8 GHz frekans aralıklarını destekler. Cihaz konfigürasyonuna bağlı olarak anten uyumlu WiFi, Bluetooth ve ZigBee uygulamalarında kullanılabilir. Seçimden önce protokole özgü frekans gereksinimlerini onaylayın.

3. Arayüz seçenekleri:Standart konfigürasyonlar, farklı kontak düzenlemelerine sahip SMA arayüzlerini içerir. Uyumlu aksesuarlar, seçilen konfigürasyona bağlı olarak lehim terminallerini ve birinci nesil veya dördüncü nesil IPEX besleyici kablolarını içerebilir.

4. Çevre koruma:IP54 dereceli muhafaza, toz girişine ve su sıçramalarına karşı koruma sağlayacak şekilde tasarlanmıştır. Stok ve sipariş durumuna göre siyah ve beyaz gövde seçenekleri mevcuttur.

5. Özelleştirme:Özel SMA Anteni seçenekleri boyut ayarlamalarını, kabuk logo baskısını ve RF konnektör yapılandırmalarını içerebilir. Her sipariş için stok mevcudiyeti, numune teslim süresi ve hacim fiyatlandırması onaylanmalıdır.

Teknik Özellikler

Uygulama Örnekleri

1. Akıllı ev ekipmanları:Muhafaza alanının sınırlı olduğu bir WiFi kapı veya pencere alarmına kompakt bir anten takılabilir. Nihai bağlantı aralığı anten yerleşimine, duvarlara, parazite ve cihazın RF yapılandırmasına bağlıdır.

2. Endüstriyel sensör terminalleri:Sıcaklık ve nem izleme ekipmanıyla birlikte Kablosuz Sensör Anteni kullanılabilir. Metal muhafazalı cihazlar için anten konumu ve çevredeki zemin yapısı, bunların RF performansı üzerindeki etkisini belirlemek amacıyla değerlendirilmelidir.

3. Dış mekan erişim kontrol ekipmanları:Harici olarak monte edilen bir anten, uyumlu Bluetooth erişim kontrol cihazlarını destekleyebilir. Muhafaza, konnektör contası ve montaj düzeni gerekli çevre koşullarına göre kontrol edilmelidir.

4. El ekipmanı:El Cihazlarına yönelik bu Mini Anten, kablosuz barkod tarayıcılar ve kompakt bir harici anten gerektiren diğer taşınabilir elektronik cihazlar için düşünülebilir. Bağlantı kararlılığı amaçlanan işletim ortamında doğrulanmalıdır.

Seçim ve Sipariş Kılavuzu

1. Frekans seçimi:Uyumlu WiFi ve Bluetooth yapılandırmalarını kullanan cihazlar için 2,4 GHz ve 5,8 GHz çift bant modelini değerlendirin. Yalnızca Bluetooth uygulamaları için, varsa 2,4 GHz tek bantlı yapılandırma düşünülebilir.

2. Kurulum ortamı:Metal muhafazalı cihazlar için antenin montaj konumunu, açıklığını ve topraklama düzenini gözden geçirin. Yansıtıcı taban, son muhafazada RF testi ihtiyacını ortadan kaldırmaz.

3. Boyut seçimi:Montaj alanı kısıtlı olduğunda 15 mm çaplı versiyonu düşünün. Mevcut alan ve gerekli RF özellikleri desteklediğinde 18 mm'lik versiyon düşünülebilir; Daha büyük modelin her zaman daha yüksek kazanç sağladığını varsaymak yerine performansı doğrulayın.

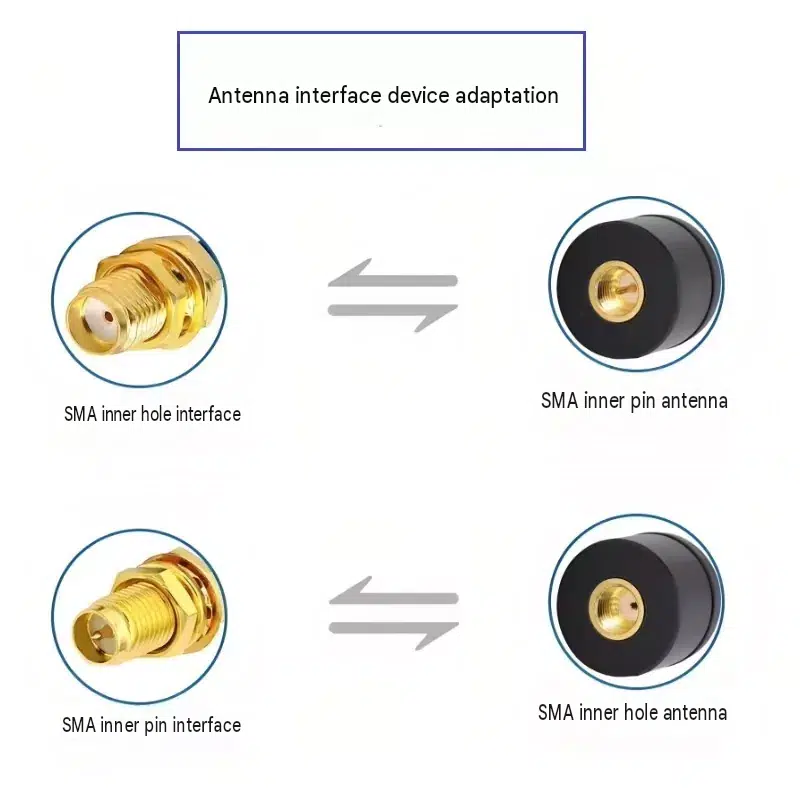

4. Arayüz ve dışa aktarma gereksinimleri:Cihazın SMA iç pin arayüzüne mi yoksa iç delik arayüzüne mi ihtiyaç duyduğunu doğrulayın. IPEX adaptör kabloları, konnektör konfigürasyonları ve nötr ihracat ambalajı, sipariş hazırlanırken tartışılabilir.

SSS

1. Bu anten metal kasalı cihazlarla kullanılabilir mi?

Metal kasalı cihazlar için uygun olabilir ancak performansı antenin montaj konumuna, açıklığına, zemin yapısına ve mahfaza tasarımına bağlıdır. Yansıtıcı tabanın yakındaki yapılarla etkileşimi yönetmeye yardımcı olması amaçlanıyor. Bitmiş cihazda test yapılması tavsiye edilir.

2. SMA arayüzü IPEX olarak değiştirilebilir mi?

Belirtilen IPEX nesilleri de dahil olmak üzere uyumlu besleyici kabloları ve arayüz yapılandırmaları mevcut olabilir. Lütfen sipariş vermeden önce gerekli konnektör tipini, kablo uzunluğunu ve kurulum düzenini onaylayın.

3. Laboratuvar test raporu sunulabilir mi?

Geçerli ürün yapılandırmaları için RF testi belgeleri mevcut olabilir. Sipariş vermeden önce mevcut raporları, ölçülen parametreleri ve test koşullarını Qianmu Communication ile doğrulayın.

4. Bu 2,4 GHz 5,8 GHz Çift Bantlı Anten, WiFi ve Bluetooth cihazları için uygun mudur?

Belirtilen frekans aralıkları 2,4 GHz ve 5,8 GHz çalışmayı kapsar. Uyumluluk, cihazın kablosuz protokolüne, gerekli frekans bandına, konnektöre ve RF tasarımına bağlıdır. 2,4 GHz'de çalışan ZigBee cihazları için eşleşen yapılandırmayı onaylayın ve nihai üründeki performansı doğrulayın.

5. Konektör veya kablo konfigürasyonu özelleştirilebilir mi?

Farklı cihaz arayüzleri ve kurulum gereksinimleri için özel SMA Antenna konfigürasyonları mevcut olabilir. Gerekli konfigürasyonun değerlendirilebilmesi için konnektör tipini, kablo uzunluğunu, frekans aralığını ve hedef uygulamayı sağlayın.

6. Bu anten akıllı sensörlerde ve taşınabilir ekipmanlarda kullanılabilir mi?

Frekans aralığı ve RF özellikleri cihazın gereksinimlerini karşıladığında Akıllı Sensörler için WiFi Anteni uygulamaları ve diğer kompakt kablosuz ürünler için uygun olabilir. Taşınabilir ekipman için tasarımı tamamlamadan önce mevcut montaj alanını, muhafaza malzemelerini ve anten konumunu değerlendirin.
