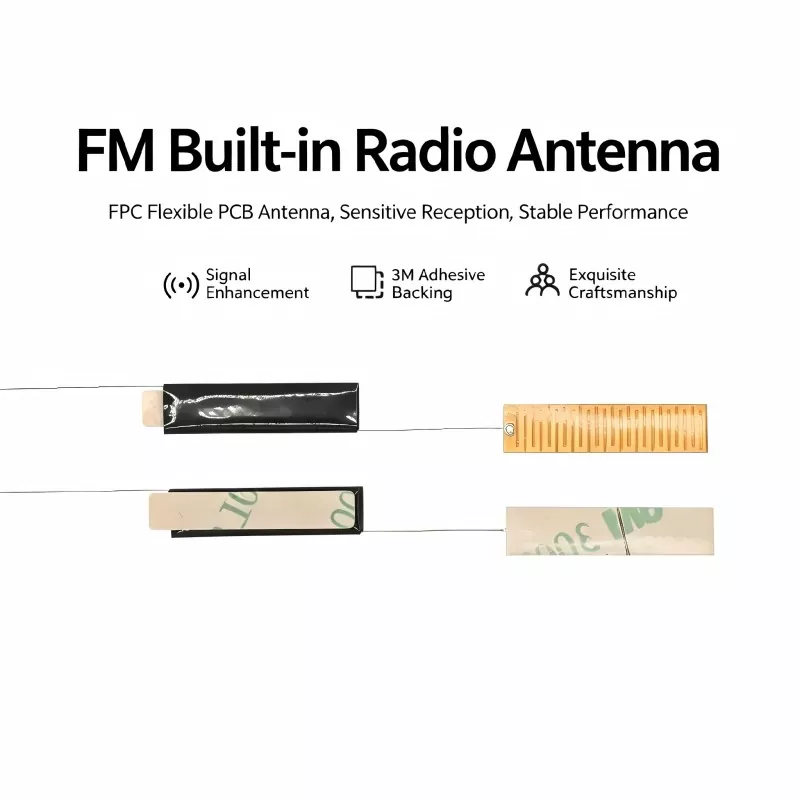

QianmugeliştirirDahili FM Radyo AnteniKompakt elektronik ürünlerde güvenilir FM alımına ihtiyaç duyan üreticiler için. Pratik entegrasyon gereksinimlerine göre tasarlanan bu dahili anten çözümü, ses cihazlarının istikrarlı radyo performansı elde etmesine yardımcı olurken kurulum alanından tasarruf sağlar ve temiz bir dış tasarım sağlar.
FM radyo, birçok otomotiv ses sisteminde, taşınabilir radyoda, Bluetooth hoparlörde, akıllı ses ürününde ve tüketici elektroniğinde önemli bir özellik olmayı sürdürüyor. Bununla birlikte, kompakt bir cihaza FM alımı eklemek, alıcıya bir anten bağlamaktan daha fazlasını gerektirir. Anten boyutları, ferrit malzemesi, bobin sarımı, kurulum konumu, kablo yönlendirmesi ve çevredeki elektronik bileşenlerin tümü alım kalitesini etkileyebilir. Dahili FM Radyo Anteni, üreticilere geleneksel harici antenlere kompakt bir alternatif sunar. Bu makalede çalışma prensibi, tasarım avantajları, uygulama değeri, satın almayla ilgili önemli hususlar ve pratik entegrasyon yöntemleri açıklanmaktadır.
İçindekiler
Üreticilerin Dahili FM Antenleri Hakkında Neleri Bilmesi Gerekir?
Dahili FM Radyo Anteni Nasıl Tasarlanır?
Dahili Anten Tasarımı Neden Önemlidir?
Hangi Ürünlerde Dahili FM Anteni Kullanılabilir?
FM Alım Performansını Hangi Faktörler Etkiler?
Alıcılar Hangi Özellikleri Karşılaştırmalı?
Mühendisler Anteni Bir Ürüne Nasıl Entegre Edebilir?
Bir FM Anten Tedarikçisinde Nelere Bakmalısınız?
Dahili FM Radyo Anteni Ürününüz İçin Uygun mu?
Üreticilerin Dahili FM Antenleri Hakkında Neleri Bilmesi Gerekir?
Yerleşik FM anteni, geleneksel bir harici teleskopik anten gerektirmeden FM yayın sinyallerini yakalamak için tasarlanmış dahili bir alıcı bileşendir. Ürün muhafazasının içine takılır ve bir kablo, pin veya başka bir elektrik arayüzü aracılığıyla FM alıcı devresine bağlanır.
Birçok ticari ürün için dahili kurulum, RF işlevselliği ile endüstriyel tasarım arasında önemli bir denge sunar. Üreticiler, antenin muhafazanın dışına çıkmasına izin vermek yerine, alıcı bileşeni mevcut alanın içine yerleştirebilirler.
Ferrit çekirdekli yapı, kompakt FM alım uygulamaları için yaygın olarak kullanılır. Ferrit malzemesi manyetik akının bobin etrafında yoğunlaşmasına yardımcı olurken, yara iletkeni elektromanyetik enerjiyi alıcı devre tarafından işlenebilecek bir elektrik sinyaline dönüştürür.
Bu nedenle anten, yalıtılmış bir aksesuar olmaktan ziyade genel RF sisteminin bir parçası haline gelir. Performansı hem kendi elektriksel özelliklerine hem de çalıştığı ortama bağlıdır.
Dahili FM Radyo Anteni Nasıl Tasarlanır?
Dahili bir FM anteninin tasarımı normalde hedef frekans aralığı ve mevcut kurulum alanıyla başlar. Mühendisler daha sonra uygun ferrit boyutlarını, sargı yapısını, tel özelliklerini, bağlantı yöntemini ve mekanik konfigürasyonu belirler.
Ferrit Çekirdek
Ferrit çekirdek, manyetik alıcı yapının önemli bir parçasıdır. Malzeme özellikleri ve fiziksel boyutları, antenin çevredeki elektromanyetik alanla ne kadar etkili etkileşime gireceğini etkiler.
Hassas Bobin
Bakır tel, tanımlanmış elektrik gereksinimlerine göre ferrit çekirdeğin etrafına sarılır. Sargı tutarlılığı önemlidir çünkü değişiklikler bireysel anten birimlerinin elektriksel özelliklerini etkileyebilir.
Bağlantı Yapısı
Ana cihaza bağlı olarak anten farklı kablo, pin veya konnektör konfigürasyonlarını kullanabilir. Uygun bir bağlantı yapısı montajı basitleştirir ve müşterinin PCB'sinde yapılacak gereksiz değişiklikleri azaltır.
Mekanik Yapılandırma
Boyutlar erken tasarım aşamasında dikkate alınmalıdır. Elektriksel olarak iyi performans gösteren bir anten, amaçlanan muhafazanın içine sığamıyorsa veya diğer bileşenlerle etkileşime girmiyorsa yine de uygun olmayabilir.
Dahili Anten Tasarımı Neden Önemlidir?
Modern elektronik cihazlar daha fazla fonksiyona sahipken küçülüyor. Değerli iç alan piller, PCB'ler, hoparlörler, işlemciler, güç devreleri ve mekanik yapılar tarafından paylaşıldığı için bu durum RF bileşenleri için zorlu bir ortam yaratır.
Düzgün tasarlanmış bir dahili anten birçok pratik fayda sağlayabilir:
- Alan optimizasyonu:Anten, harici montaj alanı gerektirmek yerine ürünün içine monte edilir.
- Geliştirilmiş ürün görünümü:Günlük kullanım için uzun teleskopik antene gerek yoktur.
- Mekanik koruma:İç yerleştirme kazara bükülmeye veya fiziksel darbeye maruz kalmayı azaltır.
- Esnek entegrasyon:Özelleştirilmiş boyutlar farklı muhafaza düzenlerine uyum sağlayabilir.
- Tutarlı montaj:Tanımlanmış bir dahili montaj konumu standartlaştırılmış üretimi destekleyebilir.
- Uygulama çok yönlülüğü:Aynı temel anten konsepti farklı elektronik ürünlere uyarlanabilir.
Bu avantajlar özellikle FM radyoyu modern kablosuz ve dijital işlevlerle kompakt bir muhafazada birleştirmek isteyen üreticiler için geçerlidir.
Hangi Ürünlerde Dahili FM Anteni Kullanılabilir?
Uygulama aralığı geleneksel bağımsız radyolardan daha geniştir. Elektronik sistem bir FM alma fonksiyonu içerdiği ve uygun bir kurulum ortamı sağladığı sürece dahili bir anten düşünülebilir.
| Başvuru | Tipik Gereksinim | Dahili Anten Avantajı |
|---|---|---|
| Araç Sesi | Kompakt bir kontrol ünitesinde istikrarlı FM alımı | Gizli kurulum |
| Bluetooth Hoparlörler | Kablosuz ses ile birleştirilmiş FM işlevi | Yer tasarrufu sağlayan tasarım |
| Taşınabilir Radyolar | Kompakt gövde ve taşınabilir çalışma | Azaltılmış harici bileşenler |
| Çalar Saatler | Entegre FM radyo işlevi | Temiz ürün görünümü |
| Akıllı Ses Ekipmanları | Tek bir muhafaza içerisinde birden fazla fonksiyon | Esnek dahili yerleştirme |
| Özel Alıcılar | Uygulamaya özel RF entegrasyonu | Özelleştirilebilir yapılandırma |
FM Alım Performansını Hangi Faktörler Etkiler?
Doğru nominal frekansa sahip bir antenin seçilmesi yalnızca ilk adımdır. Gerçek dünya performansı birkaç ek faktörden etkilenebilir.
1. Kurulum Yeri
Anten RF sinyalini etkili bir şekilde alabilecek şekilde konumlandırılmalıdır. Büyük iletken bileşenlerin veya yüksek gürültülü devrelerin yanına kurulması pratik performansı azaltabilir.
2. PCB Düzeni
PCB antenin elektromanyetik ortamını etkileyebilir. Mühendisler anten ile işlemciler arasındaki mesafeyi, anahtarlamalı güç kaynaklarını, yüksek hızlı arayüzleri ve diğer potansiyel parazit kaynaklarını dikkate almalıdır.
3. Muhafaza Malzemesi
Plastik ve iletken olmayan mahfazalar genellikle metal mahfazalardan farklı bir RF ortamı sağlar. Bu nedenle son muhafaza prototip testine dahil edilmelidir.
4. Kablo Yönlendirme
Anten kablosu dikkatli bir şekilde yönlendirilmeli ve gereksiz elektriksel gürültü kaynaklarından uzak tutulmalıdır. Tutarlı kablo yönlendirme, tekrarlanabilir üretim performansının korunmasına da yardımcı olabilir.
5. Alıcı Hassasiyeti
Bir anten, alıcı devredeki her sınırlamayı telafi edemez. Ürün geliştirme sırasında anten özellikleri ve alıcı performansı birlikte değerlendirilmelidir.
Alıcılar Hangi Özellikleri Karşılaştırmalı?
FM anteni alırken, satın alma ekipleri fiyat teklifi istemeden önce bir teknik özellikler sayfası oluşturmalıdır. Bu, tedarikçi karşılaştırmasını daha anlamlı hale getirir ve bir bileşenin yalnızca fiyata göre seçilmesi riskini azaltır.
| Şartname | Önerilen Değerlendirme | Satın Alma Önemi |
|---|---|---|
| Frekans Aralığı | Gerekli FM bandıyla uyumluluğu doğrulayın | Gerekli |
| Ferrit Malzemesi | Malzemeyi ve tutarlılığı değerlendirin | Yüksek |
| Bobin Sarma | Sarma doğruluğunu ve tekrarlanabilirliğini kontrol edin | Yüksek |
| Boyutlar | Mevcut dahili alanı eşleştirin | Gerekli |
| Kurşun Uzunluğu | PCB ve montaj gereksinimlerini onaylayın | Orta |
| Bağlayıcı | Elektriksel ve mekanik uyumluluğu doğrulayın | Yüksek |
| Sıcaklık Aralığı | Çalışma ortamını eşleştirin | Orta ila Yüksek |
| Özelleştirme | OEM spesifikasyonlarının desteklenip desteklenmediğini belirleyin | Yüksek |
Toplu üretim için alıcılar ayrıca numune onay prosedürlerini, gelen muayeneyi, üretim tutarlılığını, paketlemeyi, teslim süresini ve teknik desteği de dikkate almalıdır.
Mühendisler Anteni Bir Ürüne Nasıl Entegre Edebilir?
Başarılı bir anten entegrasyon süreci, son muhafaza dondurulmadan önce başlamalıdır. Anten tedarikçisi, PCB mühendisi, makine mühendisi ve ürün üreticisi arasındaki erken koordinasyon, pahalı yeniden tasarımların önüne geçebilir.
- RF gereksinimini tanımlayın:Hedef FM frekans aralığını ve alıcı mimarisini oluşturun.
- Kurulum alanı ayırın:Mekanik düzeni tamamlamadan önce antenin konumunu belirleyin.
- Çizimler sağlayın:Mevcut boyutları ve bağlantı gereksinimlerini anten üreticisiyle paylaşın.
- Örnekleri geliştirin:Hedeflenen üründe özelleştirilmiş anten prototiplerini değerlendirin.
- Tüm montajı test edin:Alımı gerçekçi çalışma koşulları altında ölçün.
- Üretim spesifikasyonlarını kesinleştirin:Kilit boyutları, sarma parametreleri, kablolar, konektörler ve inceleme kriterleri.
Prototip testi özellikle önemlidir çünkü ürünün dışında ölçülen anten performansı, anten son muhafazanın içine monte edildikten sonraki performansı temsil etmeyebilir.
Bir FM Anten Tedarikçisinde Nelere Bakmalısınız?
Uygun bir tedarikçi, bir katalog bileşeninden daha fazlasını sağlayabilmelidir. OEM ve ODM projeleri için teknik iletişim ve özelleştirme yeteneği, temel anten özellikleri kadar önemli olabilir.
Çin anten üreticisini veya tedarikçisini değerlendirirken aşağıdakileri göz önünde bulundurun:
- FM ve diğer RF anten bileşenlerini üretme deneyimi.
- Ferrit çekirdek boyutlarını ve sarma yapılarını kişiselleştirme yeteneği.
- Bobin sarımı ve bileşen montajının kararlı kontrolü.
- Kabloları, pimleri ve konektörleri özelleştirme yeteneği.
- Seri üretim öncesi numune geliştirme.
- Açık teknik çizimler ve ürün özellikleri.
- Üretim partileri için kalite kontrol prosedürleri.
- Ürün geliştirme sırasında duyarlı iletişim.
Qianmu, farklı elektronik uygulamalar için anten geliştirme ve üretimine odaklanıyor. Özelleştirilmiş yaklaşımı, müşterilerin bir üretim çözümünü tamamlamadan önce frekans gereksinimlerini, kurulum boyutlarını, bağlantı yöntemlerini ve projeye özgü diğer parametreleri tartışmasına olanak tanır.
Dahili FM Radyo Anteni SSS
Dahili FM Radyo Anteni harici bir teleskopik antenin yerini alabilir mi?
Birçok kompakt elektronik ürün için geleneksel teleskopik anten yerine dahili bir anten kullanılabilir. Ancak nihai seçim, alıcı tasarımına, ürün yapısına, mevcut kurulum alanına ve gerekli alım performansına bağlıdır.
Normalde hangi FM frekans aralığı desteklenir?
Birçok ticari FM radyo uygulaması 88–108 MHz aralığında çalışır. Anten tasarımının tam olarak gerekli frekans aralığına ve alıcı devreye uygun olması gerekir.
Anten küçük bir muhafaza için özelleştirilebilir mi?
Evet. Özelleştirme, ferrit boyutlarını, bobin yapısını, kablo uzunluğunu, terminal konfigürasyonunu ve diğer mekanik gereksinimleri karşılayabilir. Kurulum alanı oldukça kısıtlı olduğunda prototip testi önerilir.
Anten yerleşimi radyo alımını etkiler mi?
Evet. Yerleştirmenin önemli bir etkisi olabilir. Yakındaki metal bileşenler, güç devreleri, işlemciler, PCB izleri, piller ve kablolar antenin etrafındaki elektromanyetik ortamı değiştirebilir.
Bitmiş ürünün içinde bir anten test edilmeli mi?
Evet. Antenin gerçek muhafaza içinde test edilmesi, antenin bağımsız bir bileşen olarak test edilmesinden ziyade nihai alım performansı hakkında daha gerçekçi bilgi sağlar.
Neden standart bir model yerine özelleştirilmiş bir anten seçmelisiniz?
Ürünün belirli boyutları, alıcı arayüzü, kurulum konumu ve mekanik kısıtlamaları dikkate alınarak özelleştirilmiş bir model tasarlanabilir. Bu, entegrasyonu kolaylaştırabilir ve yapısal değişiklik ihtiyacını azaltabilir.
Dahili FM Radyo Anteni Ürününüz İçin Uygun mu?
Alan, görünüm, güvenilirlik ve RF işlevselliğinin bir arada bulunması gereken modern elektronik ürünler için yerleşik anten, geleneksel harici tasarımlara pratik bir alternatif sağlayabilir. Başarısı, ferrit seçimi, bobin sarımı, frekans gereksinimleri, PCB tasarımı, kurulum konumu, mahfaza yapısı ve son ürün testi dahil olmak üzere tüm mühendislik sürecine bağlıdır.
Qianmu, ses ekipmanı, otomotiv elektroniği, taşınabilir radyolar, Bluetooth hoparlörler ve diğer FM özellikli cihazlar geliştiren üreticiler için özelleştirilmiş Dahili FM Radyo Anteni çözümleri sunar. Belirli bir frekans aralığınız, muhafaza boyutunuz, kablo gereksiniminiz veya alıcı arayüzünüz varsa,bize Ulaşınprojenizi tartışmak ve ürün gereksinimlerinize uygun bir anten konfigürasyonu geliştirmek için.
