Modern kolluk kuvvetleri ve saha kayıt ekipmanları için güvenilir konumlandırma kolaylıktan daha fazlasıdır; delil izlenebilirliğini ve operasyonel güvenliği doğrudan etkileyebilir.QianmugeliştirirVücut Kamerası GPS Antenivücuda takılan kameralar, kanıt toplama terminalleri, devriye ekipmanları ve diğer zorlu mobil cihazlar için endüstriyel sınıf GNSS seramik anteni olarak. GPS, BeiDou, GLONASS ve Galileo uyumluluğu, RHCP tasarımı ve sağlam seramik yapısı, zorlu ortamlarda istikrarlı uydu alımını sürdürmek için tasarlanmıştır.
Vücuda takılan bir kameranın içindeki GPS anteni, insan vücudundaki engellere, kompakt cihaz yapılarına, metal korumaya, hücresel RF modüllerine, pillere ve değişen dış mekan koşullarına karşı çalışmalıdır. Bu nedenle uygun bir GNSS anteni, temel uydu alımından daha fazlasına ihtiyaç duyar. Bu makalede seramik anten yapısının, dairesel polarizasyonun, RF girişim kontrolünün, geniş sıcaklıktaki malzemelerin ve doğru kurulumun kararlı konumlandırmaya nasıl katkıda bulunduğu açıklanmaktadır. Ayrıca seramik ve esnek FPC anten teknolojilerini karşılaştırıyor ve profesyonel vücut kameraları üreticileri için temel seçim ve kurulum hususlarını ana hatlarıyla açıklıyor.
İçindekiler
- Vücut Kamerası GPS Anteni Nedir?
- Vücutta Taşınan Kameralarda GPS Performansı Neden Önemlidir?
- Alıcılar Hangi Performans Faktörlerini Değerlendirmelidir?
- Seramik GPS Anteni ve FPC Anteni
- Temel Teknik Özellikler
- GPS Anteni Nasıl Takılmalıdır?
- Tipik Uygulamalar
- SSS
- Çözüm
Vücut Kamerası GPS Anteni Nedir?
Body Cam GPS Anteni, vücuda takılan kameralar ve taşınabilir kanıt kayıt terminalleri için uydu navigasyon sinyallerini almak üzere tasarlanmış özel bir GNSS alıcı bileşenidir. Genel amaçlı bir GPS anteninin aksine, vücut tıkanıklığı, elektronik girişim, hareket ve değişen dış ortam koşullarıyla uğraşırken kompakt bir muhafaza içinde çalışması gerekir.

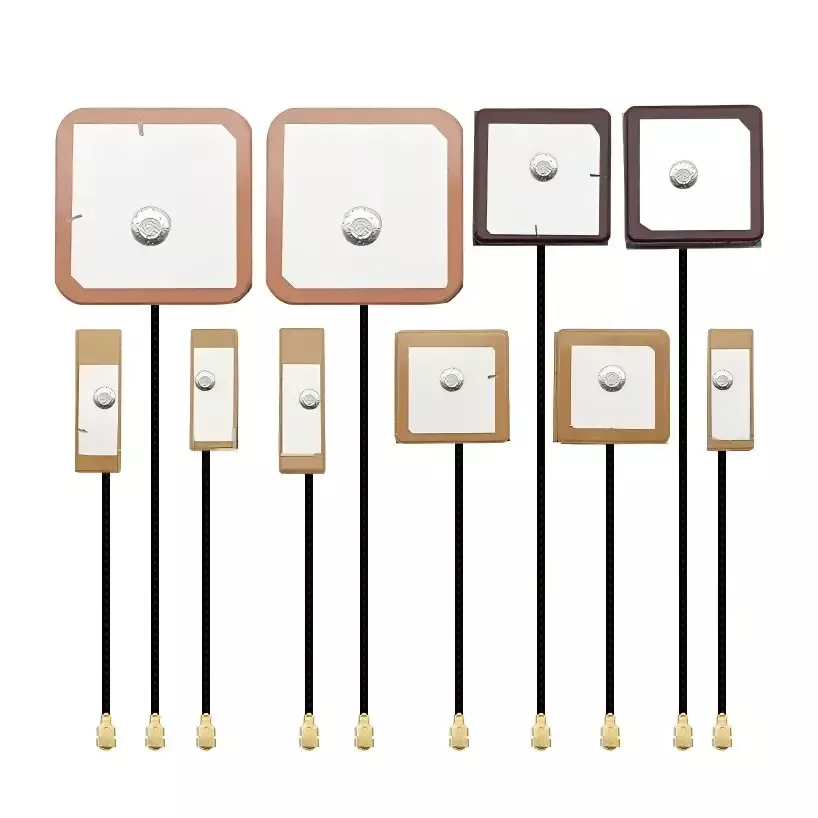

Qianmu'nun çözümü, yüksek dielektrikli seramik yama yapısı ve sağ dairesel polarizasyon (RHCP) kullanıyor. Tasarım, 1575,42 MHz'de GPS L1'i ve 1561 MHz'de BeiDou B1'i desteklerken, başlıca uydu navigasyon sistemleriyle uyumluluk, hem yerel hem de uluslararası pazarlarda profesyonel konumlandırma uygulamalarını destekleyebilir.
Anten uydu sinyallerini alır ve optimize edilmiş RF sinyalini konumlandırma yonga setine iletir. Cihaz daha sonra konum, hız, zaman ve yükseklik bilgilerini hesaplayabilir ve konum verilerini kayıtlı ses ve videoyla ilişkilendirebilir. Bu, kaydedilen içerik ile olayın meydana geldiği yer arasında pratik bir bağlantı oluşturur.
Vücutta Taşınan Kameralarda GPS Performansı Neden Önemlidir?
Vücuda takılan kameralar, personel yürürken, koşarken, dönerken, binalara girerken veya araç kullanırken sıklıkla kullanılır. Bu hareketler, sabit bir GPS alıcısının tipik olarak deneyimlediğinden daha zor bir RF ortamı yaratır.
Kararlı konumlandırma çeşitli pratik faydalar sağlayabilir:
- Kanıt izlenebilirliği:Konum bilgileri kaydedilen görüntüler ve operasyonel olaylarla ilişkilendirilebilir.
- Sürekli yörünge kayıtları:Güvenilir uydu alımı, hareket takibindeki boşlukların azaltılmasına yardımcı olur.
- Operasyonel farkındalık:Saha ekipleri mobil operasyonlar sırasında daha güvenilir konum bilgisi elde edebiliyor.
- Azaltılmış konumlandırma kayması:Daha iyi anten performansı, zayıf veya yansıyan sinyallerden kaynaklanan kararsız konum okumalarının sınırlandırılmasına yardımcı olabilir.
- Küresel dağıtım:Çoklu sistem GNSS uyumluluğu, farklı coğrafi pazarlara yönelik ekipmanlar için kullanışlıdır.
Bu nedenle üreticiler için anten seçimi, nihai bileşen seçimi görevi olarak ele alınmak yerine, gövde kamerası tasarımının ilk aşamalarında dikkate alınmalıdır.
Alıcılar Hangi Performans Faktörlerini Değerlendirmelidir?
1. Uydu Sistemi Uyumluluğu
Profesyonel vücut kameraları farklı ülkelerde ve çalışma ortamlarında kullanılabilir. GLONASS ve Galileo'yu barındırırken GPS ve BeiDou'yu desteklemek, yurt içi ve yurt dışı pazarlar için ekipman tasarlarken daha fazla esneklik sağlayabilir.
2. Dairesel Polarizasyon
GNSS uydu sinyalleri dairesel polarizasyon özelliğine sahiptir. Bir RHCP anteni, bu sinyal özelliğine uyacak şekilde tasarlanmıştır ve yansıtılan ve yanlış polarize edilmiş belirli sinyallerin etkisinin azaltılmasına yardımcı olabilir. Bu özellikle binaların, araçların, metal yapıların ve diğer yansıtıcı yüzeylerin çevresinde kullanışlı hale gelir.
3. RF Girişimine Karşı Direnç
Modern bir vücut kamerası 4G/5G iletişim modülleri, Wi-Fi, işlemciler, piller ve diğer elektronik devreleri içerebilir. Bu bileşenler elektriksel olarak karmaşık bir ortam yaratabilir. Anten eşleştirme ve uygun fiziksel ayırma, istenmeyen RF kuplajının azaltılmasına ve konumlandırma kararlılığının iyileştirilmesine yardımcı olabilir.
4. Çevresel Güvenilirlik
Profesyonel ekipman yazın sıcağına, kışın soğuğuna, titreşime, darbeye, neme ve uzun süreli açık havada çalışmaya maruz kalabilir. Qianmu'nun endüstriyel seramik tasarımı, -40°C ila +75°C çalışma sıcaklığı aralığı için belirlenmiş olup, tüketici sınıfı bileşenlerin yeterli çevresel marj sağlayamayabileceği uygulamaları desteklemektedir.
5. Mekanik Dayanıklılık
Vücuda takılan ekipmanlar tekrarlanan hareketlere ve fiziksel kullanıma maruz kalır. Sert bir seramik anten yapısı, mekanik dayanıklılığın öncelikli olduğu uygulamalarda esnek bir yapıya göre daha iyi boyutsal kararlılık sağlayabilir.
Seramik GPS Anteni ve FPC Anteni
Hem seramik hem de FPC anten teknolojileri faydalı olabilir ancak özellikleri farklıdır. Doğru seçim, ürün yapısına, mevcut alana, çevresel koşullara, gerekli konumlandırma performansına ve hedef uygulamaya bağlıdır.
| Karşılaştırma Faktörü | Qianmu Seramik Anten | Standart FPC GPS Anteni |
|---|---|---|
| Çekirdek Malzemesi | Endüstriyel yüksek sıcaklıkta sinterlenmiş seramik | Esnek PI filmi |
| Sinyal Alımı | Güçlü uydu sinyali alımı için tasarlandı | Kompakt genel amaçlı uygulamalar için uygundur |
| Polarizasyon | RHCP | Anten tasarımına bağlıdır |
| Çalışma Sıcaklığı | -40°C ila +75°C | Belirli modele bağlıdır |
| Mekanik Yapı | Sert seramik yapı | Esnek film yapısı |
| Girişim Kontrolü | Zorlu RF ortamları için tasarlandı | Sistem düzenine ve kurulumuna daha fazla bağımlı |
| Tipik Uygulama | Profesyonel vücut kameraları ve endüstriyel terminaller | Kompakt tüketici ve taşınabilir elektronikler |
Profesyonel kanıt kayıt cihazları geliştiren üreticiler için seramik bir GNSS anteni, RF performansı, çevresel direnç ve yapısal stabilitenin yararlı bir kombinasyonunu sunabilir.
Temel Teknik Özellikler
Bir vücut kamerası için GPS antenini değerlendirirken mühendisler, yalnızca nominal frekans uyumluluğuna odaklanmak yerine tüm RF ve mekanik özellikleri incelemelidir.
| Parametre | Qianmu Şartname |
|---|---|
| Ürün Tipi | GNSS Seramik Yüzeye Monte Anten |
| Çalışma Bantları | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarizasyon | Sağ Dairesel Polarizasyon (RHCP) |
| Karakteristik Empedans | 50Ω |
| VSWR | ≤1,8 |
| Zirve Kazancı | 3,0–3,8 dBi |
| Çalışma Sıcaklığı | -40°C ila +75°C |
| Depolama Sıcaklığı | -45°C ila +80°C |
| Kurulum | SMT yerleştirme, delikli lehimleme veya özelleştirilmiş konektörler |
Bu spesifikasyonlar RF mühendisleri için yararlı bir başlangıç noktası sağlar. Bununla birlikte, muhafaza malzemeleri, pil yerleşimi, PCB düzeni, kablo yönlendirmesi ve yakındaki kablosuz modüller gerçek RF performansını önemli ölçüde etkileyebileceğinden, nihai anten performansı her zaman vücut kamerası muhafazasının tamamına entegre edildikten sonra doğrulanmalıdır.
GPS Anteni Nasıl Takılmalıdır?
Yüksek performanslı bir anten bile yanlış takıldığında düşük performans gösterebilir. Bu nedenle uygun mekanik ve RF entegrasyonu önemlidir.
Uygun Bir Kurulum Konumu Seçin
Seramik radyasyon alanı doğrudan metal muhafazalar, piller veya metal braketlerle örtülmemelidir. Vücut kamerasının üst kısmına doğru metalik olmayan bir alan genellikle tercih edilir. Qianmu, ürün yapısının izin verdiği ölçüde 4G/5G ve Wi-Fi antenlerinden en az 15 mm'lik mesafenin korunmasını önerir.
Doğru Lehimleme Prosedürlerini Takip Edin
Pin tipi antenlerde lehim bağlantıları eksiksiz ve sağlam olmalıdır. SMT ürünleri için antenin doğru şekilde hizalanması ve önerilen PCB işlemine göre monte edilmesi gerekir. Yanlış kullanım nedeniyle seramik bileşenler zarar görebileceğinden aşırı mekanik basınçtan kaçınılmalıdır.
Kontrol Kablosu ve Güç Hattı Yönlendirmesi
Anten kabloları, güç hatları ve yüksek akım devreleriyle gereksiz bağlantıları azaltmak için dikkatli bir şekilde yönlendirilmelidir. Uygun olduğunda, anteni güçlü elektriksel girişim kaynaklarından yalıtmak için yalıtım malzemeleri de kullanılabilir.
Tüm Cihazı Test Edin
Laboratuvar bileşen testleri önemlidir ancak komple makine doğrulamasının yerini almamalıdır. Montajdan sonra üreticiler, gerçekçi dış mekan koşulları altında soğuk başlatma ve sıcak başlatma uydu edinimini, konumlandırma doğruluğunu, uydu sayısını ve yörünge sürekliliğini değerlendirmelidir.
Vücut Kamerası GPS Antenini Hangi Uygulamalar Kullanabilir?
Profesyonel bir GNSS anteni, aşağıdakiler de dahil olmak üzere çok çeşitli mobil kayıt ve konumlandırma ekipmanlarını destekleyebilir:
- 4G/5G kolluk kuvvetleri vücut kameraları
- Polis ve trafik uygulama kayıt terminalleri
- Kentsel yönetim ve yol yönetimi vücut kameraları
- İtfaiye görsel-işitsel kanıt ekipmanı
- Patlamaya dayanıklı ve kendinden emniyetli kayıt terminalleri
- Madencilik ve petrokimya muayene ekipmanları
- Güç denetimi ve demiryolu devriye cihazları
- Dış mekan inceleme ve saha operasyon terminalleri
- İhracat odaklı çok bantlı vücuda takılan kameralar
GNSS alımı, kompakt entegrasyon ve çevresel dayanıklılığın birleşimi, bu anten teknolojisini özellikle kontrollü iç mekan ortamlarının dışında sürekli çalışması gereken profesyonel ekipmanlara uygun hale getirir.
SSS
1. Body Cam GPS Anteni hangi uydu sistemlerini destekler?
Anten, GPS L1 ve BeiDou B1 frekansları etrafında tasarlanmıştır ve GPS, BeiDou, GLONASS ve Galileo'yu içeren çoklu sistem GNSS uygulamalarını destekler.
2. GNSS alımı için RHCP neden önemlidir?
RHCP veya sağ dairesel polarizasyon, yaygın GNSS uydu sinyallerinin polarizasyon özelliklerine uygundur. Alım tutarlılığının iyileştirilmesine ve yansıtılan veya yanlış polarize edilmiş bazı sinyallerin etkisinin azaltılmasına yardımcı olabilir.
3. Anten aşırı sıcaklıklarda çalışabilir mi?
Belirlenen çalışma sıcaklığı aralığı -40°C ila +75°C olup anteni birçok zorlu dış mekan ve endüstriyel uygulama için uygun hale getirir.
4. Anten yeni vücut kamerası tasarımına göre özelleştirilebilir mi?
Evet. Orijinal bir üretici olarak Qianmu, cihaz yapısına, çalışma frekansına, kurulum gereksinimlerine, konektör konfigürasyonuna ve RF performans hedeflerine göre özelleştirilmiş anten gelişimini destekleyebilir.
5. 4G/5G ve Wi-Fi antenlerine ne kadar mesafe bırakılmalıdır?
Ürün yapısının izin verdiği durumlarda minimum 15 mm'lik bir ayırma önerilir. Nihai mesafe RF testi yoluyla onaylanmalıdır çünkü muhafaza geometrisi ve dahili elektronikler optimum anten konumunu değiştirebilir.
6. Anten kurulumundan sonra açık havada test yapılması gerekli midir?
Evet. Komple cihazın açık havada test edilmesi şiddetle tavsiye edilir. Mühendisler, anten son muhafazaya entegre edildikten sonra uydu edinimini, konumlandırma doğruluğunu, soğuk ve sıcak başlatmaları ve yörünge sürekliliğini doğrulamalıdır.
Çözüm
Güvenilir bir GNSS anteni, vücuda takılan profesyonel bir kameranın kritik bir bileşenidir çünkü konumlandırma performansı konum doğruluğunu, kanıt izlenebilirliğini ve operasyonel güvenilirliği etkiler. Seramik yapı, RHCP polarizasyonu, çoklu sistem GNSS uyumluluğu, girişim kontrolü ve geniş sıcaklık performansı, zorlu vücut kamerası uygulamaları için daha güçlü bir temel sağlayabilir.
Qianmu, vücut kamerası üreticilerini ve sistem entegratörlerini desteklemek için anten AR-GE'sini, üretimini, RF testini ve özelleştirilmiş üretimi birleştiriyor. Özelleştirilmiş frekans bantları, boyutlar, konektörler, kurulum yapıları veya RF optimizasyonu gerektiren projeler için Body Cam GPS Anten çözümünü keşfedin vebize Ulaşınteknik danışmanlık, numuneler ve özelleştirilmiş anten geliştirme için.
