Yerleşik FM Radyo Anteni, Kompakt Elektronik Cihazlarda Sinyal Alımını Nasıl İyileştirebilir?

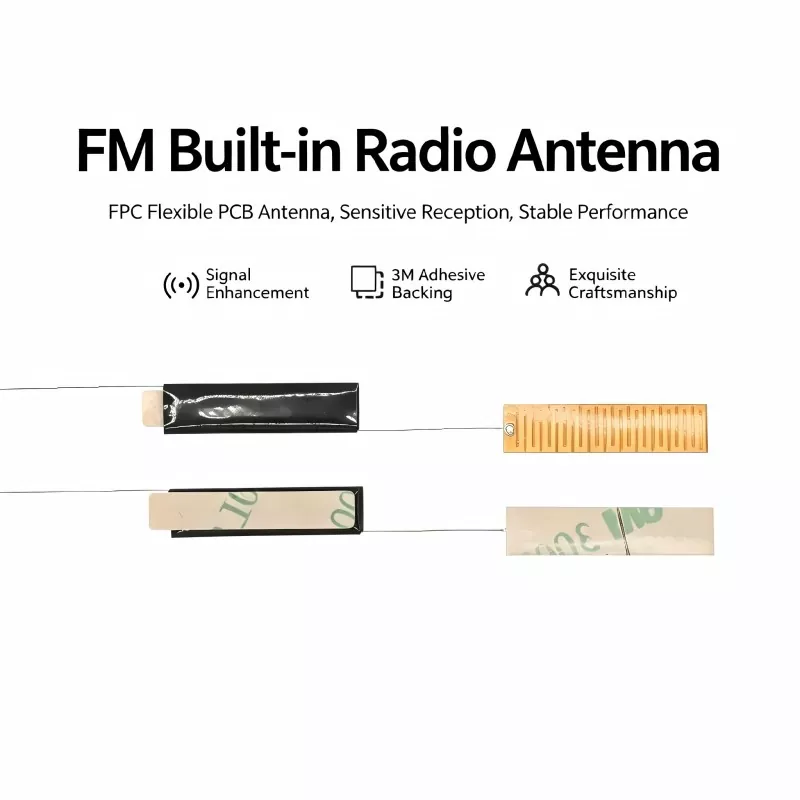

QianmugeliştirirDahili FM Radyo AnteniAçıkta harici bir anten eklemeden güvenilir alım gerektiren kompakt FM özellikli ürünler için. 88–108 MHz FM yayın bandı için tasarlanan bu kompakt RF bileşeni, ferrit çekirdeği, hassas sarımlı bakır bobini ve otomotiv ses sistemleri, Bluetooth hoparlörler, taşınabilir radyolar, akıllı ev ekipmanları ve diğer elektronik cihazlar için esnek bağlantı seçeneklerini birleştirir.

Yerleşik FM anteni, teleskopik antenin yerden tasarruf sağlayan bir alternatifinden daha fazlasıdır. Ferrit çekirdekli manyetik indüksiyon yapısı, hassas bobin sarımı, kompakt form faktörü ve özelleştirilebilir bağlantı tasarımı, üreticilerin FM alımını kurulum alanı ve görünümün önemli olduğu ürünlere entegre etmesine olanak tanır. Bu kılavuz, yerleşik bir FM radyo anteninin nasıl çalıştığını, teknik özelliklerini, uygun uygulamalarını, kurulum hususlarını ve alıcıların OEM veya ODM projeleri için anten alırken değerlendirmeleri gereken temel faktörleri açıklamaktadır.

İçindekiler

• Dahili FM Radyo Anteni Nedir?
• Dahili FM Radyo Anteni Nasıl Çalışır?
• Temel Özellikler Nelerdir?
• Nerede Kullanılabilir?
• Teknik Özellikleri Nelerdir?
• Anten Nasıl Takılmalıdır?
• Alıcılar Doğru Anteni Nasıl Seçmeli?
• Diğer FM Antenleriyle Nasıl Karşılaştırılır?
• Sıkça Sorulan Sorular
• Neden Özelleştirilmiş FM Antenini Düşünmelisiniz?

Dahili FM Radyo Anteni Nedir?

Dahili FM Radyo Anteni, elektronik cihazın içinde kalarak FM yayın sinyallerini almak üzere tasarlanmış dahili bir pasif RF alıcı bileşendir. Muhafazanın dışına uzanan geleneksel bir teleskopik antenin aksine, ürün yapısı içinde dahili bir anten gizlenebilir ve üreticilerin sınırlı dahili alanı verimli bir şekilde kullanırken temiz bir görünüm elde etmelerine yardımcı olur.

Tipik bir ferrit çekirdek tasarımı, yüksek geçirgenliğe sahip bir ferrit çekirdek, hassas sarımlı emaye bakır tel, yalıtım koruması ve bağlantı terminalleri veya kurşun tellerden oluşur. Ferrit malzeme manyetik alanı bobinin etrafında yoğunlaştırırken, sarma yapısı amaçlanan FM frekans aralığında alımı destekleyecek şekilde tasarlanmıştır.

Kompakt tüketici elektroniği geliştiren üreticiler için bu yapı, ürün entegrasyonunu kolaylaştırabilir. Anten, özel bir harici anten açıklığı gerektirmek yerine PCB düzenine ve mahfaza tasarımına göre konumlandırılabilir.

Ürüne özel daha fazla bilgi için alıcılar Dahili FM Radyo Anteni ürün sayfasını inceleyebilir.

Dahili FM Radyo Anteni Nasıl Çalışır?

Çalışma prensibi öncelikle elektromanyetik indüksiyon ve rezonansa dayanmaktadır. Bir FM yayın sinyali antene ulaştığında, ferrit çekirdek, yüksek frekanslı manyetik alanın bobin etrafında yoğunlaştırılmasına yardımcı olur. Hassas sarımlı iletken daha sonra elektromanyetik enerjiyi, alıcı devre tarafından işlenebilecek bir elektriksel RF sinyaline dönüştürür.

1. Manyetik Alan Yoğunlaşması

Yüksek geçirgenliğe sahip ferrit çekirdek, sarımın etrafındaki yüksek frekanslı manyetik alanları yoğunlaştırır. Bu yapı, üreticilerin kompakt bir iç alana sığarken aynı zamanda güvenilir FM alımını sürdürebilecek bir antene ihtiyaç duyduğu durumlarda özellikle kullanışlıdır.

2. Elektromanyetik Dönüşüm

Ferrit çekirdeği çevreleyen bakır bobin, değişen manyetik alana tepki verir ve bir elektrik sinyali üretir. Bu sinyal daha sonra anten bağlantısı yoluyla FM alıcı devresine aktarılır.

3. Frekans Rezonansı

Dönüş sayısı ve sarım düzeni dahil olmak üzere bobin sarma parametreleri antenin frekans özelliklerini etkiler. Doğru ayarlama, antenin amaçlanan FM bandında çalışmasına yardımcı olur ve istikrarlı alımı destekler.

4. Sinyal İletimi

Dönüşümden sonra, alınan RF sinyali anten kablosu veya bağlantı pinleri üzerinden FM alıcı devresine gider; burada yükseltilir, kodu çözülür ve ses çıkışına dönüştürülür.

Temel Özellikler Nelerdir?

Ticari bir ürün için dahili FM anteni seçerken mühendisler genellikle alım performansını, fiziksel boyutları, parazit direncini, çalışma sıcaklığını ve entegrasyon esnekliğini dikkate alır. Aşağıdaki özellikler ferrit çekirdekli yerleşik tasarımı birçok kompakt cihaza uygun hale getirir.

• 88–108 MHz çalışma aralığı:Yaygın olarak kullanılan FM yayın frekans aralığına göre tasarlanmıştır.
• Kompakt iç yapı:Üreticilerin çıkıntılı bir harici anten olmadan FM alımını entegre etmelerine olanak tanır.
• Hassas bobin sarımı:Tutarlı elektriksel özellikleri ve frekans performansını destekler.
• Ferrit çekirdekli yapı:Manyetik alanları yoğunlaştırır ve verimli sinyal alımını destekler.
• Girişime duyarlı tasarım:Yalıtım ve yapısal hususlar, istenmeyen elektromanyetik parazitlerin azaltılmasına yardımcı olabilir.
• Esnek özelleştirme:Çekirdek boyutları, sarma parametreleri, kablo uzunluğu, pimler ve konektörler ürün gereksinimlerine göre uyarlanabilir.
• Geniş çalışma sıcaklığı:Referans verilen Qianmu tasarımı, -20°C ila +85°C arasında çalışmayı belirtir.

Nerede Kullanılabilir?

Dahili FM anteninin kompakt yapısı, onu harici antene maruz kalmanın istenmediği veya pratik olmadığı ürünler için uygun kılar. Uygulamalar tüketici elektroniğinden otomotiv ve endüstriyel ekipmanlara kadar değişebilir.

Teknik Özellikleri Nelerdir?

Teknik özellikler her zaman alıcı devresine, muhafazaya, kurulum konumuna ve hedef pazara uygun olmalıdır. Aşağıdaki spesifikasyonlar referans verilen Qianmu ürün konfigürasyonunu temsil eder ve mühendislik değerlendirmesi için bir başlangıç ​​noktası olarak hizmet edebilir.

Gerçek performans, alıcı IC'sine, PCB düzenine, muhafaza malzemesine, çevredeki elektromanyetik ortama, yerel sinyal gücüne ve anten kurulum konumuna göre değişebilir. Bu nedenle seri üretim öncesi prototip testleri önemini koruyor.

Anten Nasıl Takılmalıdır?

Tutarlı FM alımı elde etmek için doğru yerleştirme şarttır. İyi tasarlanmış bir anten bile, güçlü parazit kaynaklarına veya uygun olmayan malzemelere yakın konumlandırılırsa performansı düşebilir.

Adım 1: Kurulum Konumunu Seçin

Anteni nispeten açık bir iç alana ve mümkünse muhafazanın iç yüzeyine yakın bir yere yerleştirin. Yüksek frekanslı yongaların, güç bileşenlerinin, ısı kaynaklarının veya diğer güçlü parazit kaynaklarının doğrudan yanına yerleştirmekten kaçının.

Adım 2: Anteni Sabitleyin

Yalıtılmış bir yapışkan arkalık, uyumlu tasarımlar için basit bir kurulum yöntemi sağlayabilir. Montaj yöntemi, anteni sağlam bir konumda tutmalı ve ürünün çalışması sırasında tekrarlanabilirliği etkileyebilecek hareketi önlemelidir.

3. Adım: Anteni Bağlayın

Anten kablosunu veya pinlerini PCB üzerindeki belirlenmiş FM anteni arayüzüne bağlayın. Lehimli bağlantılar güvenli ve kısa devre içermemeli, fiş tipi bağlantılar ise yeterli mekanik tutuşa sahip olmalıdır.

Adım 4: Test Alımı

Montajdan sonra cihazı açın ve bir FM istasyonu taraması yapın. Farklı konumlardaki istasyon sayısını, ses netliğini, arka plan gürültüsünü, sinyal stabilitesini ve alım tutarlılığını değerlendirin.

Alıcılar Doğru Anteni Nasıl Seçmeli?

Fiyat tek başına anten seçimini belirlememelidir. OEM ve ODM projeleri için satın alma ekipleri ve mühendisler anteni tüm RF sisteminin bir parçası olarak değerlendirmelidir.

1. Frekans aralığını onaylayın:Antenin hedef FM yayın bandına uygun olduğundan emin olun.
2. Kullanılabilir alanı kontrol edin:Anten yapısını seçmeden önce doğru muhafaza ve PCB boyutlarını sağlayın.
3. Bağlantı yöntemini gözden geçirin:Kablo uzunluğunu, terminal tasarımını, konnektör tipini veya PCB bağlantı gereksinimlerini belirtin.
4. Çalışma ortamını değerlendirin:Otomotiv, taşınabilir, iç mekan ve dış mekan ürünleri farklı mekanik ve termal hususlar gerektirebilir.
5. Elektromanyetik girişimi göz önünde bulundurun:Yakındaki işlemcileri, değişen güç kaynaklarını, ekranları, motorları ve diğer potansiyel gürültü kaynaklarını belirleyin.
6. Numune isteyin:Seri üretimi onaylamadan önce anteni gerçek muhafazada ve amaçlanan FM alıcı devresinde test edin.
7. Özelleştirmeyi tartışın:Hacimli projeler için özelleştirilmiş çekirdek boyutları ve sarma parametreleri, genel bir antenden daha iyi entegrasyon sağlayabilir.

Diğer FM Antenleriyle Nasıl Karşılaştırılır?

Farklı anten yapıları farklı ürün gereksinimlerine hizmet eder. PCB yeterli alan sağladığında PCB anteni uygun olabilir, açıkta kalan anten kabul edilebilir olduğunda ise teleskopik anten kullanışlı olabilir. Ferrit çekirdekli yerleşik tasarım, üreticilerin gizli kuruluma ve kompakt mekanik entegrasyona öncelik verdiği durumlarda özellikle önemlidir.

Sıkça Sorulan Sorular

1. Dahili FM Radyo Anteni hangi frekansı destekler?

Referans verilen Qianmu anteni 88–108 MHz FM yayın bandı için tasarlanmıştır. Farklı uygulamalar ve pazarlar için özelleştirme sırasında özel frekans gereksinimleri tartışılabilir.

2. Anten boyutları ve kablo uzunluğu özelleştirilebilir mi?

Evet. Özelleştirme, ferrit çekirdek boyutunu, bobin sarma parametrelerini, kablo uzunluğunu, pim malzemelerini ve konektör türlerini içerebilir. Bu seçenekler antenin mevcut muhafaza ve PCB düzeniyle daha iyi eşleşmesini sağlar.

3. Dahili anten otomotiv ses sistemlerine uygun mudur?

Evet. Yerleşik FM anten tasarımları araç içi ses sistemlerine, Bluetooth radyolara, multimedya ana ünitelere ve benzer ekipmanlara entegre edilebilir. Araç yapıları ve elektronik aksamları alımı etkileyebileceğinden, otomotiv projeleri fiili kurulum ve RF testi yoluyla değerlendirilmelidir.

4. Anten performansı PCB düzenine bağlı mı?

Evet. Alım performansı yalnızca antenden değil aynı zamanda alıcı IC'sinden, PCB düzeninden, topraklamadan, çevredeki bileşenlerden, mahfaza yapısından ve elektromanyetik ortamdan da etkilenir. Seri üretimden önce prototip testi yapılması tavsiye edilir.

5. Toplu üretimden önce numuneler sağlanabilir mi?

Örnek değerlendirme, özelleştirilmiş anten geliştirmenin önemli bir parçasıdır. Alıcılar numune gereksinimlerini Qianmu ile tartışabilir ve toplu üretime geçmeden önce anteni amaçlanan cihazda test edebilir.

Neden Özelleştirilmiş FM Antenini Düşünmelisiniz?

FM özellikli elektronik ürünler geliştiren üreticiler için anten, bağımsız bir aksesuar olarak ele alınmak yerine RF sisteminin ayrılmaz bir parçası olarak seçilmelidir. Uyumlu bir yerleşik tasarım, kurulum alanının korunmasına, temiz bir muhafaza görünümünün korunmasına yardımcı olabilir ve otomotiv, taşınabilir, akıllı ev ve endüstriyel FM uygulamaları için pratik bir çözüm sağlayabilir.

Qianmu, ferrit çekirdek boyutlarını, bobin sarımını, kablo uzunluğunu, bağlantı terminallerini ve yapısal entegrasyonu kapsayan özelleştirme seçenekleriyle yerleşik FM anten çözümleri sunar. OEM ve ODM projeleri için mühendislik ekipleri, numune doğrulama öncesinde frekans gereksinimlerini, mevcut alanı, PCB arayüzünü, çalışma ortamını ve beklenen alım performansını tanımlayabilir. Yeni bir FM özellikli ürün geliştiriyorsanız veya güvenilir bir Çin anten üretim ortağı arıyorsanız,bize UlaşınBaşvurunuzu görüşmek, özelleştirilmiş bir çözüm talep etmek ve Qianmu ile örnek değerlendirmeye başlamak için.
