Doğru NB-IoT Anteni, Endüstriyel IoT Cihazlarının Bağlantısını ve Güvenilirliğini Nasıl Geliştirebilir?

QianmuKablosuz iletişim çözümlerinde uzmanlaşmış profesyonel bir anten üreticisi olan ,NB-IoT AnteniEndüstriyel IoT cihazları, akıllı ölçüm sistemleri ve dış mekan kontrol kabinleri için güvenilir bağlantıyı desteklemek üzere tasarlanmıştır. 700 MHz'den 960 MHz'e kadar tam bant kapsama alanı, IP67 dereceli su geçirmez tasarım ve esnek montaj ve konnektör seçenekleriyle bu anten, ekipman geliştiricilerin zorlu ortamlarda kablosuz iletişimin pratik zorluklarını çözmelerine yardımcı olur.

NB-IoT anteni, hücresel ağlar üzerinden küçük miktarlarda veri ileten Dar Bant Nesnelerin İnterneti cihazları için önemli bir RF bileşenidir. Doğru anteni seçmek, bir frekans bandını eşleştirmekten daha fazlasını gerektirir. Mühendisler ayrıca kurulum konumunu, muhafaza malzemelerini, empedansı, anten kazancını, su yalıtımını, kablo kaybını ve konnektör uyumluluğunu da dikkate almalıdır. Bu kılavuz, bir NB-IoT anteninin nasıl çalıştığını, nerede kullanıldığını, hangi özelliklerin önemli olduğunu ve uzun vadeli endüstriyel dağıtım için bir çözümün nasıl seçileceğini açıklamaktadır.

İçindekiler

1. NB-IoT Anteni Nedir?
2. NB-IoT Anteni Nasıl Çalışır?
3. Hangi Özellikler En Çok Önemlidir?
4. NB-IoT Antenleri Nerede Kullanılır?
5. Ana Teknik Özellikler Nelerdir?
6. Doğru Anteni Nasıl Seçersiniz?
7. Kurulum Performansı Nasıl Artırabilir?
8. Sıkça Sorulan Sorular
9. Çözüm

1. NB-IoT Anteni Nedir?

NB-IoT anteni, bir cihazın Dar Bant Nesnelerin İnterneti hücresel ağı üzerinden kablosuz sinyaller gönderip almasını sağlayan bir radyo frekansı bileşenidir. NB-IoT, genellikle düşük güç tüketimi, geniş alan kapsama alanı ve küçük veri aktarımları için güvenilir iletişim gerektiren bağlı cihazlar için tasarlanmıştır.

Tipik cihazlar arasında akıllı su sayaçları, gaz sayaçları, elektrik izleme terminalleri, çevresel sensörler, endüstriyel kontrolörler ve uzaktan izleme ekipmanları bulunur. Bu uygulamalar sık ​​bakım gerektirmeden uzun süre çalışabilir, bu da anten seçimini genel ürün tasarımının önemli bir parçası haline getirir.

NB-IoT antenleri çeşitli şekillerde mevcuttur:

• Dahili antenler:Alanın ve görünümün önemli olduğu durumlarda cihaz muhafazasına veya devre tertibatına entegre edilir.
• Yama antenleri:Seçilen gömülü kablosuz uygulamalara uygun kompakt yapılar.
• Araca monteli antenler:Belirli mobil ekipman ve kurulum koşulları için tasarlanmış harici çözümler.

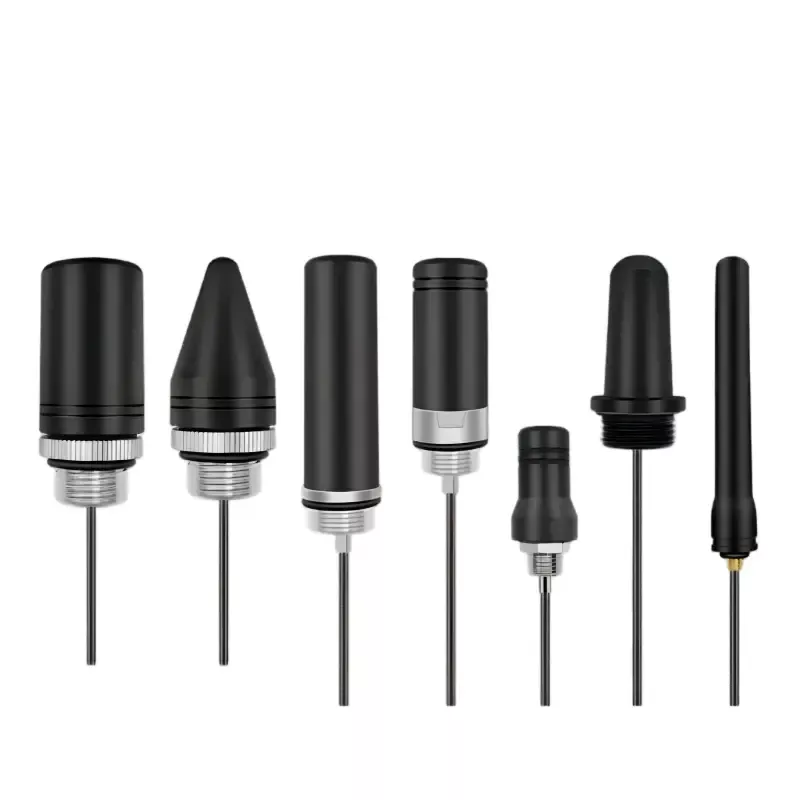

• Vidayla monte edilen harici antenler:Genellikle metal dolaplar ve dış mekan endüstriyel ekipmanları için tercih edilen, bir muhafaza paneli aracılığıyla kurulan antenler.

Metal mahfazaların içine monte edilen ekipmanlar için harici bir anten, tamamen kabin içine yerleştirilen bir antenden daha pratik bir RF yolu sağlayabilir. Qianmu'nun NB-IoT anten çözümü, dış mekan kabin kurulumları etrafında tasarlanmıştır ve farklı montaj dişlerini, kablo uzunluklarını ve konnektör konfigürasyonlarını destekler.

2. NB-IoT Anteni Nasıl Çalışır?

NB-IoT anteni, kablosuz iletişim modülünden gelen elektrik sinyallerini elektromanyetik dalgalara dönüştürür ve hücresel ağdan gelen radyo sinyallerini alır. Performansı antenin elektriksel tasarımına, çalışma frekansına, çevredeki malzemelere ve kurulum şekline bağlıdır.

Üç mühendislik hususu özellikle önemlidir.

Frekans Eşleştirme

Hedef NB-IoT ağının kullandığı frekans bantlarına uygun anten tasarlanmalıdır. Çalışma bandıyla yeterince eşleşmeyen bir anten, RF enerjisini verimli bir şekilde yaymak yerine vericiye doğru daha fazla RF enerjisi yansıtabilir. Bu nedenle frekans kapsamı ve empedans eşleşmesi dağıtımdan önce doğrulanmalıdır.

Empedans ve RF Verimliliği

RF sistemlerinde 50 ohm'luk bir empedans yaygın olarak kullanılmaktadır. Anten, koaksiyel kablo ve iletişim modülünün eşleştirilmesi, yansımaların azaltılmasına ve verimli sinyal aktarımının sürdürülmesine yardımcı olur. Gerilim duran dalga oranı (VSWR), empedans uyumunun yararlı bir göstergesidir, ancak bağımsız olarak toplam anten verimliliğini veya gerçek dünya iletişim aralığını belirlemez.

Muhafaza ve Çevresel Etkiler

Metal dolaplar radyo frekansı radyasyonunu engelleyebilir veya değiştirebilir; yakındaki kablolar, güç kaynakları ve elektronik bileşenler anten performansını etkileyebilir. Antenin tasarım gereksinimlerine göre kurulması ve topraklanması koşuluyla, antenin kabin dışına monte edilmesi muhafazayla ilgili korumanın azaltılmasına yardımcı olabilir.

3. Endüstriyel NB-IoT Anteninde Hangi Özellikler En Çok Önemlidir?

Endüstriyel IoT ekipmanları genellikle açık havada veya bakım erişiminin sınırlı olduğu yerlerde çalışır. Bu nedenle uygun bir antenin elektriksel uyumluluğu mekanik dayanıklılık ve kurulum esnekliği ile birleştirmesi gerekir.

Geniş Frekans Kapsamı

Desteklenen geniş bir frekans aralığı, uyumlu NB-IoT ağlarında ürün dağıtımını kolaylaştırabilir. Qianmu'nun öne çıkan harici anteni 700-960 MHz'i kapsıyor, ancak alıcıların yine de hücresel operatörleri ve iletişim modülleri tarafından dağıtılan gerçek frekans bantlarını doğrulamaları gerekiyor.

IP67 Suya ve Toza Dayanıklı Koruma

IP67 dereceli muhafaza, toza karşı koruma sağlayacak ve geçerli test gereklilikleri kapsamında belirtilen geçici daldırma koşullarına dayanacak şekilde tasarlanmıştır. Bu derecelendirme, yağmura, toza ve değişen hava koşullarına maruz kalan dış mekan izleme kabinleri için değerlidir. Doğru panel kurulumu ve izolasyonu, korumanın komple ekipman montajı düzeyinde sürdürülmesi için hayati öneme sahiptir.

Esnek Montaj ve Bağlantı Seçenekleri

Farklı dolaplar farklı montaj boyutları ve kablo düzenlemeleri gerektirir. M12 ve M16 dişli seçenekleri farklı panel tasarımlarına uyum sağlamaya yardımcı olurken SMA, IPEX, BNC ve N tipi konektörler çeşitli RF arayüzleriyle potansiyel uyumluluk sunar. Seçilen model için tam konnektör cinsiyeti ve arayüz onaylanmalıdır.

Çevresel Dayanıklılık

Muhafaza malzemeleri, sızdırmazlık bileşenleri, kablo yapısı ve korozyona dayanıklı metal parçalar uzun vadeli güvenilirliği etkiler. Kıyı kurulumları, ulaşım ekipmanları ve dış mekan hizmet sistemleri için alıcılar sıcaklık sınırlarını, titreşime maruz kalmayı, korozyon risklerini ve bakım gereksinimlerini birlikte değerlendirmelidir.

4. NB-IoT Antenleri Nerelerde Kullanılır?

NB-IoT antenleri çok çeşitli uzaktan izleme ve düşük veri hızlı iletişim uygulamalarını destekler. Harici su geçirmez tasarımlar, cihazlar metal dolaplara monte edildiğinde veya dış mekan koşullarına maruz kaldığında özellikle kullanışlıdır.

Akıllı Su ve Gaz Ölçümü

Bağlantılı ölçüm sistemleri, tüketim değerlerini ve operasyonel bilgileri uzaktan yönetim platformlarına iletir. Anten yerleşimi, sayaçların yeraltı hizmet alanlarına, dış mekan muhafazalarına veya inşaat malzemeleriyle çevrili konumlara kurulması durumunda iletişim güvenilirliğini etkileyebilir.

Elektrik ve Endüstriyel Kontrol

Güç izleme terminalleri, elektrik sayacı yoğunlaştırıcıları ve endüstriyel kontrol kabinleri, ekipman durumunu ve ölçüm verilerini raporlamak için kablosuz bağlantı kullanır. Harici bir anten, metal mahfazaların yarattığı RF kısıtlamalarının giderilmesine yardımcı olabilir.

Akıllı Şehir ve Çevre İzleme

Hava kalitesi sensörleri, yol tozu izleme istasyonları, hava durumu izleme ekipmanı ve akıllı sokak lambası kontrolörleri, dağıtılmış konumlar arasında güvenilir kablosuz bağlantılar gerektirebilir. Bu cihazlar açık havada çalışırken su geçirmezlik ve uygun sıcaklık değerleri önemlidir.

Tarımsal IoT

Uzaktan toprak izleme, sera çevre kontrolü ve su ürünleri yetiştiriciliği su kalitesinin izlenmesi, geleneksel kablolu ağın uygun olmadığı konumlardan ölçümleri iletmek için NB-IoT bağlantısını kullanabilir.

Uzak Ekipman Alarmları

Endüstriyel tesisler, anormal koşulları, ekipman arızalarını veya çalışma durumundaki değişiklikleri bildirmek için bağlı terminalleri kullanabilir. Anten performansı, ağ kullanılabilirliği, güç yönetimi ve iletişim modülünün desteklenen özellikleriyle birlikte değerlendirilmelidir.

5. NB-IoT Anteninin Ana Teknik Özellikleri Nelerdir?

Teknik özellikler anten modellerinin karşılaştırılması için pratik bir temel sağlar. Aşağıdaki tablo, Qianmu'nun öne çıkan harici NB-IoT anteninin yayınlanan parametrelerini özetlemektedir. Spesifikasyonlar, sipariş edilen tam model için teklif ve veri sayfasıyla yeniden teyit edilmelidir.

Bu spesifikasyonlar, NB-IoT kategorisindeki her anteni değil, öne çıkan ürünü açıklamaktadır. Gerçek performans seçilen konfigürasyona, kurulum ortamına, ağ bandına, kablo yönlendirmesine ve ana cihaza bağlıdır. Alıcılar, özel kabul kriterleri gerektiğinde geçerli test verilerini talep etmelidir.

6. Doğru NB-IoT Antenini Nasıl Seçersiniz?

Anten seçimi, bitmiş cihazın iletişim gereksinimleriyle başlar. Laboratuvarda iyi performans gösteren bir model, metal panellerin, güç elektroniğinin veya RF'ye duyarlı diğer bileşenlerin yakınına kurulduğunda farklı sonuçlar verebilir.

Tedarikçileri ve anten yapılandırmalarını değerlendirirken aşağıdaki kontrol listesini kullanın:

• Ağ bantlarını onaylayın:Dağıtılan operatör ve NB-IoT modülü tarafından desteklenen frekansları kontrol edin.
• Kurulum yerini değerlendirin:Antenin plastik bir mahfazanın içine mi, metal bir kabinin dışına mı yoksa mobil ekipmanın üzerine mi monte edileceğini belirleyin.
• Doğru montaj dişini seçin:Panel kalınlığını, delik çapını, mevcut açıklığı ve sızdırmazlık gerekliliklerini doğrulayın.
• Konektörü eşleştirin:Konektör tipini, cinsiyetini, kablo empedansını ve iletişim modülündeki arayüzü doğrulayın.
• Uygun bir kablo uzunluğu seçin:Gereksiz kablo uzunluğundan kaçının çünkü koaksiyel kablo, antene gönderilen veya antenden alınan sinyali azaltabilecek RF kaybına neden olur.
• Çevre koşullarını inceleyin:Yağmuru, tozu, aşırı sıcaklıkları, titreşimi ve tuza maruz kalmayı göz önünde bulundurun.
• İlgili test bilgilerini isteyin:Önerilen modele uygulanabilir frekans yanıtını, VSWR'yi, kazancı ve çevresel test sonuçlarını gözden geçirin.
• Cihazın tamamını test edin:Gerçek muhafazayı, kablo yolunu, modülü ve amaçlanan kurulum konumunu kullanarak bağlantıyı ve sinyal kalitesini doğrulayın.

OEM projeleri için özelleştirme aynı zamanda mahfaza boyutlarını, kablo uzunluğunu, konektör konfigürasyonunu ve montaj yapısını da içerebilir. Takım oluşturma veya seri üretim öncesinde bu gereksinimlerin tartışılması, geliştirme döngüsünün ilerleyen aşamalarındaki entegrasyon değişikliklerinin azaltılmasına yardımcı olur.

7. Kurulum NB-IoT Anten Performansını Nasıl Artırabilir?

Doğru şekilde belirlenmiş bir anten bile, kötü bir şekilde kurulduğunda düşük performans gösterebilir. Birkaç pratik önlem, RF performansının korunmasına ve çevre korumanın sürdürülmesine yardımcı olabilir.

1. Uygun bir montaj konumu seçin.Harici kabin antenleri için, yakındaki metal yapılardan kaynaklanan gereksiz engelleri önleyen uygun bir panel konumu kullanın.
2. Montaj donanımını doğru şekilde sabitleyin.Dişin zarar görmesini veya contanın bozulmasını önlemek için üreticinin kurulum talimatlarını ve sıkma gerekliliklerini izleyin.
3. Koaksiyel kabloyu dikkatli bir şekilde yönlendirin.Keskin bükülmelerden, tekrarlanan katlamalardan, sıkıştırmalardan ve gereksiz kablo döşemelerinden kaçının.
4. Mümkün olduğunda kabloyu parazit kaynaklarından ayırın.Ekipman düzeni izin verdiğinde RF kablolarını gürültülü güç elektroniklerinden ve anahtarlama bileşenlerinden uzak tutun.
5. Sızdırmazlık bileşenlerini inceleyin.Özellikle dış mekan dolaplarında contaların ve kablo giriş noktalarının doğru takıldığından emin olun.
6. Son montajdan sonra test edin.Temsili çalışma koşulları altında ağ kaydını, sinyal göstergelerini ve uygulama düzeyinde veri dağıtımını değerlendirin.

Kurulum, nihai bir mekanik görev olarak değil, anten sistemi tasarımının bir parçası olarak ele alınmalıdır. Anten ayrı olarak değerlendirildiğinde ortaya çıkmayabilecek sorunları tespit etmenin en güvenilir yolu tüm montajın test edilmesidir.

8. NB-IoT Antenleri Hakkında Sıkça Sorulan Sorular

S1: Bir NB-IoT anteni hangi frekans aralığını desteklemelidir?

Gerekli aralık, hedef ağ tarafından kullanılan hücresel bantlara bağlıdır. Qianmu'nun öne çıkan harici anteni 700–960 MHz'i kapsar. Bir model seçmeden önce yerel ağ dağıtımını ve modül uyumluluğunu doğrulayın.

S2: NB-IoT anteni metal bir kontrol kabinine takılabilir mi?

Evet. Vidayla monte edilen harici anten genellikle metal dolaplar için uygundur çünkü radyatör muhafazanın dışına yerleştirilebilir. Belirli model için montaj tasarımı, topraklama veya kaplin düzenlemesi ve kurulum talimatlarına uyulmalıdır.

S3: IP67 dereceli bir NB-IoT anteni dış mekanda kullanıma uygun mudur?

IP67 derecesi, belirtilen test koşulları altında tanımlanmış bir toz ve su girişine karşı koruma seviyesini gösterir. Birçok dış mekan uygulaması için uygun olabilir ancak kurulumun tamamında aynı zamanda uygun sızdırmazlık ve çevre koruması da sağlanmalıdır.

S4: Kablo uzunluğu ve konektör tipi özelleştirilebilir mi?

Evet. Qianmu, 1,5 m'den 10 m'ye kadar kablo seçeneklerini ve SMA, IPEX, BNC ve N tipini içeren konnektör seçeneklerini listeler. Kullanılabilirlik seçilen konfigürasyona bağlıdır; bu nedenle fiyat teklifi isterken konnektör ayrıntılarını ve kablo gereksinimlerini onaylayın.

S5: Daha yüksek anten kazancı her zaman daha iyi bağlantı sağlar mı?

Hayır. Kazanç, radyasyon modeli, kurulum yönü, ağ koşulları ve alıcı sistemle birlikte dikkate alınmalıdır. Daha yüksek kazançlı bir anten, her yönde veya konumda otomatik olarak daha iyi performansı garanti etmez.

S6: Kurulum sırasında sinyal kaybını nasıl azaltabilirim?

Uygun bir düşük kayıplı koaksiyel kablo kullanın, uygun bir kablo uzunluğu seçin, keskin kıvrımlardan kaçının, ses konektörü montajının yapıldığından emin olun ve anteni önemli engellerden uzağa konumlandırın. Anteni son muhafazaya taktıktan sonra performansı doğrulayın.

S7: Özelleştirilmiş bir NB-IoT anteni talep ederken hangi bilgileri sağlamalıyım?

Çalışma frekans bantlarını, iletişim modülü modelini, mahfaza malzemesini, montaj boyutlarını, kablo uzunluğunu, konnektör tipini, çevresel koşulları, hedef miktarı ve gerekli RF veya giriş koruması test kriterlerini sağlayın. Bu bilgi tedarikçinin uyumluluğu değerlendirmesine ve uygun bir konfigürasyon önermesine yardımcı olur.

9. Sonuç: Daha Güvenilir Bir IoT Bağlantısı Oluşturun

İyi seçilmiş bir NB-IoT anteni, akıllı ölçüm ve endüstriyel izlemeden çevresel algılama ve dış mekan kontrol sistemlerine kadar çeşitli uygulamalarda bağlı cihazların etkili kablosuz iletişimi sürdürmesine yardımcı olur. Frekans uyumluluğu, empedans uyumu, montaj yapısı, kablo seçimi ve çevre korumasının tümü nihai sonuca katkıda bulunur.

Qianmu, 700–960 MHz kapsama alanı, IP67 koruması, M12 ve M16 montaj seçenekleri ve yapılandırılabilir kablo ve konnektör seçeneklerine sahip harici bir NB-IoT anten çözümü sunuyor. Ekipman üreticileri, sistem entegratörleri ve IoT ürün geliştiricileri için bu parametreleri gerçek çalışma koşullarına göre değerlendirmek, güvenilir dağıtıma doğru önemli bir adımdır.

Bir sonraki IoT projeniz için uygun bir anten mi arıyorsunuz? Mevcut teknik özellikleri ve yapılandırma seçeneklerini incelemek için Qianmu NB-IoT Anteni ürün sayfasını keşfedin. Frekans bantlarını, konektörleri, kablo uzunluklarını veya montaj gerekliliklerini ekipmanınızla eşleştirme konusunda yardıma ihtiyacınız varsa,bize UlaşınBaşvurunuzu görüşmek ve projeniz için özelleştirilmiş bir anten çözümü talep etmek için.
