Esnek Kulaklık Antenleri, aşındırma yoluyla oluşturulan iletken yayılma desenlerine sahip, taban olarak PI/LCP esnek alt tabakaları kullanan minyatür RF alıcı-verici bileşenleridir. TWS Bluetooth kulaklıklar, kulak üstü kablosuz kulaklıklar ve kompakt iç boşluklara sahip kemik iletimli kulaklıklar için özel olarak tasarlanmıştır. Sert PCB veya yaylı antenlerin aksine, Esnek Kulaklık Antenleri mükemmel bükülebilirlik ve ultra ince profiller sunarak kulaklık muhafazalarının iç duvarlarına, pil kenarlarına ve düzensiz şekilli kulak gövdelerine uyum sağlamalarını sağlar. Bu, sınırlı boşluk alanı ve metal yapıların neden olduğu sinyal tıkanıklığı gibi zorlukları etkili bir şekilde giderir.

Shenzhen Qianmu Communication Technology Co., Ltd., Shenzhen merkezli bir anten üreticisi olarak, kulaklık anteni tasarım çözümlerini sürekli olarak geliştirmek için şirket içi RF laboratuvarına güvenmektedir ve çok sayıda kulaklık markası için güvenilir bir tedarikçi olarak hizmet vermektedir.

Çalışma Prensibi

Bunlar aslında minyatür düzlemsel RF radyasyon bileşenleridir. Kablosuz ses modülünden gelen yüksek frekanslı elektrik sinyalleri, antenin yayılan devresine iletilir ve bu devre, bunları elektromanyetik indüksiyon yoluyla elektromanyetik dalgalara dönüştürür. Eş zamanlı olarak anten, harici Bluetooth elektromanyetik dalgalarını yakalıyor ve bunları ana kontrol çipine iletilmek üzere tekrar elektrik sinyallerine dönüştürerek akıllı telefonlar ve kulaklıklar arasında çift yönlü ses verisi aktarımını sağlıyor. Kulaklık kullanım senaryolarında performansı optimize etmek amacıyla, insan kafasının neden olduğu sinyal emilim kaybını azaltmak amacıyla antenin besleme noktasını ve topraklama eşleştirme tasarımını iyileştirdik. Gerçek dünya test durumu: Aynı TWS kulaklık başlıkları için standart yaylı antenin Qianmu Esnek Kulaklık Antenimizle değiştirilmesi, duvardaki sabit bağlantı mesafesini 3,2 m'den 6,1 m'ye çıkararak bağlantı kopma olasılığını %72 azalttı (test verileri yankısız odada gerçek insan aşınmasıyla toplandı; test raporları istek üzerine sunulur).

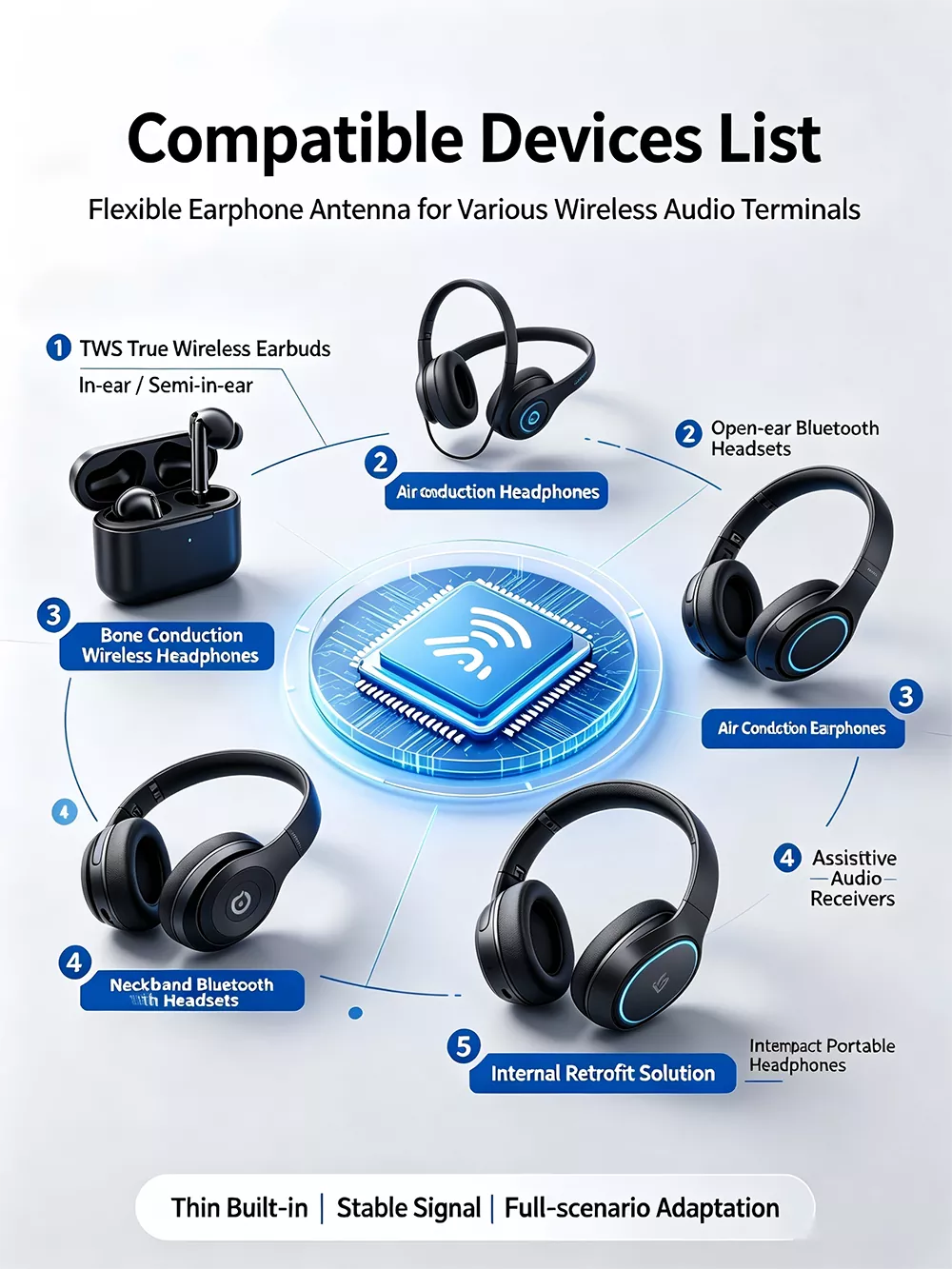

Uyumlu Cihazların Listesi

Bu Esnek Kulaklık Anteni, çeşitli kablosuz ses terminalleriyle geniş ölçüde uyumludur:

1. TWS Gerçek Kablosuz Bluetooth Kulaklıklar (Kulak İçi, Yarı Kulak İçi)

2. Arkası açık kulak askılı Bluetooth kulaklıklar, hava iletimli kulaklıklar

3. Kemik iletimli kablosuz kulaklıklar, boyun bantlı Bluetooth kulaklıklar

4. Yardımcı ses alıcı kulaklıklar, kablosuz işitme cihazı tarzı kulaklıklar

5. Dahili Modifikasyon Çözümüne Sahip Kompakt Kulaklıklı Taşınabilir Kablosuz Kulaklık

Önemli Satış Noktaları

1.Ultra ince ve esnek, kulaklıkların aşırı istiflenmesine uyacak şekilde tasarlanmıştır

Minimum bükülme yarıçapı ≤1,5 ​​mm olan 0,12–0,3 mm kalınlıklarda mevcuttur ve bakırda çatlama veya katmanlara ayrılma olmadan on binlerce esnek döngüyü destekler. Düz PCB alanlarına olan ihtiyacı ortadan kaldırarak ve yapı mühendislerinin kulaklık boyutunu küçültmesine yardımcı olarak kulaklık gövdelerine, pil kenarlarına veya muhafazaların kavisli iç duvarlarına yapıştırılabilir.

Gerçek fotoğraf: Gerçek zamanlı anten çok açılı bükme testi

2. Kararlı RF performansı, bağlantı kesintilerini ve gecikmeyi azaltır

Qianmu Communications RF ekibi empedans eşleştirme simülasyonunu planlanandan önce tamamlayarak VSWR ≤1,8 kulaklık anteni ve yüksek sinyal radyasyon verimliliği elde etti. Bu, aşınma sırasında kafanın tıkanmasından kaynaklanan sinyal zayıflamasını etkili bir şekilde azaltarak koşu ve işe gidip gelme senaryolarında ses kekemeliğini azaltır.

3. Kolay otomatik montaj için yüksek sıcaklıkta yapışkan destek ile donatılmıştır

Antenin arkasında, yüksek sıcaklığa dayanıklı çift taraflı yapışkan bulunur; bu, koruyucu filmin kolayca soyulması ile hızlı ve güvenli bir bağlantı sağlar; klips veya vida gerekmez. Bu tasarım, fabrika üretim hatlarında hızlı montaj için idealdir ve kurulum sırasında işçilik süresini azaltır.

4.Yüksek Özelleştirme (Fabrika Doğrudan Tedarik Avantajı)

Çin kulaklık anteni üreticisi olarak, frekans bandı ayarının (öncelikle 2,4 GHz Bluetooth, genişletilebilir), kablo uzunluğunun, terminal tipinin (U.FL, kalaylı kontaklar) ve alt tabaka malzemesinin (ekonomi sınıfı için PI / ileri teknoloji için LCP) özelleştirilmesini destekliyoruz. Küçük partiler için numune üretimi ve büyük hacimli siparişler için güvenilir teslimat süreleri sunuyoruz.

5.Sıkı kalite kontrol, yüksek tutarlılık

Her bir kulaklık anteni grubu, bir RF yankısız odasında örnekleme ve testlerin yanı sıra yüksek-düşük sıcaklık döngüsü ve bükülme eskime testlerine tabi tutularak parti performansındaki farklılıkları ortadan kaldırır ve bunları markalı kulaklıkların uzun vadeli seri üretimine uygun hale getirir.

Teknik Özellikler

Esnek Kulaklık Anteni ve Sektördeki Yaygın Anten Çözümleri

Çoğu kulaklık üreticisi, yaylı antenler, sert PCB antenler ve seramik antenler arasında kalan antenleri seçerken zorlanıyor. Binlerce kulaklık projesindeki gerçek dünya testlerine dayanarak net ve sezgisel bir karşılaştırma derledik:

Kulaklıklarınızın dahili alanı sınırlıysa, düzensiz muhafaza şekilleri varsa veya seri üretimde yüksek tutarlılık gerekiyorsa Esnek Kulaklık Anteni en uygun çözümdür. Shenzhen merkezli orijinal bir üretici olarak Qianmu Communications, anten tasarımını prototipinize göre hızlı bir şekilde optimize edebilir.

RF yankısız oda test ekipmanı

Doğru Esnek Kulaklık Anteni Nasıl Seçilir

Birçok kulaklık satın alma mühendisi, model seçerken sıklıkla hata yapar. Uzun yıllara dayanan tedarikçi hizmetleri deneyimine dayanarak aşağıda dört temel seçim kriteri verilmiştir:

1. Kulaklık içindeki mevcut dahili alanın teyit edilmesine öncelik verin ve boşluğun uzunluğunun, genişliğinin, yüksekliğinin ve yapısının 3 boyutlu çizimlerini sağlayın. Maksimum anten boyutlarını ve izin verilen bükülme alanlarını değerlendireceğiz. Standart hazır antenleri doğrudan satın almayın; bunun sinyal performansının düşmesine neden olma olasılığı yüksektir.

2. Çevresel kullanım hedeflerini açıkça tanımlayın. Spor ve dış mekan kulaklıklarını hedefleyen ürünler için bükülme direnci ve titreşim direnci için optimize edilmiş versiyonları seçin; ihracat ürünleri için hedef pazarın çevre sertifikasyon gerekliliklerini önceden teyit edin.

3. RF ayarlama destek hizmetlerine dikkat edin; yalnızca Esnek Kulaklık Anteni satın almak kullanışlılığı garanti etmez! Doğru anten eşleştirmesi ve ayarı yapılmadığında, en iyi malzemeler bile performans gecikmesine neden olabilir. Sadece bir aracı yerine, şirket içi RF mühendislerine sahip bir üretici seçin.

4. Resmi siparişi vermeden önce test için bize bir örnek gönderin. Müşteri tarafından yerinde test edilmek üzere prototip antenler üreteceğiz. Seri üretim ancak başarılı testlerden sonra başlayacak ve geliştirme riskleri en aza indirilecek.

SSS

S1: Kulaklık anteni özel boyutlandırmayı destekliyor mu?

C: Evet, özelleştirmeyi destekliyoruz. Fabrika olarak dış boyutları, kablo uzunluğunu ve terminal tipini kulaklığın iç yapısına göre kalıplayıp özelleştirebiliriz. Siz 2D/3D çizimler sağlayabilirsiniz, biz de tasarımı değerlendirip örnekler üreteceğiz.

S2: Kulaklık antenleri için minimum sipariş miktarı (MOQ) nedir?

A: Düşük MOQ'lu standart stok içi kulaklık antenleri; Küçük miktarlarda özel numuneler mevcuttur ve seri üretim siparişleri için MOQ müzakere edilebilir. Sorularınız için satış ekibimizle iletişime geçmekten çekinmeyin.

S3: Bir anten RF test raporu sağlayabilir misiniz?

C: Evet. Her ürün grubu fabrika test verileriyle birlikte gelir ve ayrıca müşterinin talebi üzerine üçüncü taraf denetim raporları da sunarak belgelerin tam izlenebilirliğini sağlayabiliriz.

S4: Kulaklık anteni Bluetooth 5.3 modülüyle uyumlu olabilir mi?

C: Tamamen uyumlu. Esnek Kulaklık Anteni standart 2,4G ISM bandında çalışır ve tüm Bluetooth 5.0/5.1/5.2/5.3 ses modülü serileriyle uyumludur.

S5: Ürün ihracatı için hangi belgeler sağlanabilir?

C: Çeşitli ülkelerdeki gümrükleme gereksinimlerini karşılamak için proforma faturalar, paketleme listeleri, RoHS ve CE raporları, işletme lisansları ve diğer belgeleri sağlayabiliriz.
