Kulaklık WiFi Anteni

Kulaklık WiFi Anteni, kompakt, son derece uyarlanabilir bir kablosuz iletişim antenidir ve kulaklıkların WiFi'ye bağlanmasını, yüksek tanımlı sesi kablosuz olarak iletmesini, bulut tabanlı ürün yazılımı güncellemelerini gerçekleştirmesini ve düşük gecikmeli ses-video senkronizasyonunu elde etmesini sağlayan temel donanım olarak hizmet eder. Geleneksel harici antenlerin veya standart Bluetooth antenlerinin aksine, bu özel kulaklık WiFi anteni, kulak üstü kulaklıkların dar alan kısıtlamaları, metal muhafaza koruması, sinyal tıkanıklığına neden olan dar aşınma ve karmaşık iç mekan sinyal ortamları için özel olarak optimize edilmiştir. Daha küçük bir form faktörüne, daha güçlü parazit önleme özelliğine ve üstün sinyal nüfuz etme performansına sahiptir.

Deneyimli bir kulaklık WiFi anteni üreticisi olarak, anten tasarımında genel, herkese uyan tek boyutlu yaklaşımdan uzaklaştık. Bunun yerine, hafif, son derece uyumlu ve kararlı özel anten çözümleri geliştirerek kulaklık cihazlarının benzersiz kullanım durumlarına odaklanıyoruz. Bu ürünler, genellikle kulaklıklardaki standart antenlerde karşılaşılan bağlantı kesintileri, gecikme, ses bozulması ve zayıf sinyal gücü gibi yaygın sektör sorunlarını etkili bir şekilde çözer. Antenlerimiz, tüketici görsel-işitsel kulaklıkları, oyun e-spor kulaklıkları, iş gürültüsünü engelleyen kulak üstü kulaklıklar ve eğitici dinleme kulaklıkları dahil olmak üzere her türlü cihazla geniş ölçüde uyumludur.

Temel Çalışma Prensibi

Kulaklık WiFi Anteninin temel çalışma prensibi, çift yönlü sinyal iletimini sağlamak için kulaklık cihazının RF devresiyle entegre olan elektromanyetik dalga RF dönüştürme teknolojisine ve rezonans eşleştirme ilkelerine dayanır. Çalışma boyunca yüksek verimlilik, düşük güç tüketimi, kararlılık ve güçlü anti-parazit özelliği sağlar. Çalışma süreci iki ana modülden oluşur: açık ilkelere, olgun teknolojiye ve kesin olarak doğrulanabilir performansa sahip sinyal iletimi ve sinyal alımı.

1. Sinyal iletim prensibi: Kulaklığın ana kartı, ses verilerini ve kontrol komutlarını, tam olarak eşleşen bir empedans devresi aracılığıyla kulaklığın Wi-Fi antenine iletilen yüksek frekanslı elektrik sinyallerine dönüştürür. Antenin içindeki çok katmanlı mikroşerit rezonans yapısı, elektrik sinyallerini çift bantlı 2,4 GHz/5 GHz elektromanyetik dalgalara dönüştürür ve kulaklıklar ile yönlendiriciler, bilgisayarlar veya mobil cihazlar arasında kablosuz veri alışverişini sağlamak için çok yönlü olarak yayılır.

2. Sinyal Alım Prensibi: Harici cihazlar tarafından yayılan WiFi elektromanyetik dalga sinyalleri, kulaklığın WiFi anteni tarafından tamamen yakalanır. Bu sinyaller, antendeki karşılık gelen frekans bandını filtreleyen ve gürültü girişimini ortadan kaldıran bir rezonans boşluğundan geçer. Elektromanyetik dalgalar daha sonra tekrar yüksek frekanslı elektrik sinyallerine dönüştürülür ve ses ve veri komutlarının alınıp kodunun çözüldüğü kulaklığın kod çözme çipine iletilir.

Metal kafa bantları, piller ve kulaklıklardaki ses sürücülerinden kaynaklanan sinyal koruma sorunlarını gidermek için anten açıklık düzenini ve polarizasyon yöntemini optimize ettik. Bu, antenin kompakt, kapalı bir muhafaza içinde bile yüksek radyasyon verimliliğini koruyabilmesini, %8'den daha düşük bir ölçülen sinyal kaybı oranına ulaşmasını ve standart endüstri anten kriterlerini önemli ölçüde geride bırakmasını sağlar.

Uyumlu cihaz aralığı

Profesyonel bir kulaklık WiFi anteni tedarikçisi olarak ürünlerimiz, şu anda piyasada bulunan kablosuz kulak üstü kulaklıkların %99'unu destekleyerek mükemmel uyumluluk sunar. Çok çeşitli senaryoları ve cihaz kategorilerini kapsarlar. Uyumlu modeller aşağıda listelenmiştir:

• Oyun Kulaklığı: Senkronize ses ve video için PC ve konsol oyun cihazlarıyla uyumlu, düşük gecikmeli WiFi 6 ağını destekler

• Yüksek Tanımlı Görsel-İşitsel Kulaklıklar: Ev HiFi Kablosuz Kulaklıkları, Gürültü Önleyici Görsel-İşitsel Kulaklıklar ve Ev Sineması Uyumlu Kulaklıklar

• İş Ofisi Kulaklıkları: Uzaktan Toplantılar için Kablosuz Kulaklıklar, Gürültü Önleyici Ofis Kulaklıkları ve Çevrimiçi Dersler için Tasarlanmış Kulaklıklar

• Eğitici Kulaklık: Kampüs Dinleme Eğitimi Kulaklıkları, Çevrimiçi Öğretim için Kablosuz Kulaklıklar

• Akıllı takılabilir başlık: Wi-Fi bağlantılı akıllı kulaklıklar ve etkileyici VR uyumlu ses kulaklıkları

• Endüstriyel Kulaklık: Atölye İletişimi için Kablosuz Kulaklıklar ve Ekipman Denetimi için Gürültü Önleyici WiFi Kulaklıklar

Özel Kulaklık WiFi antenleri ayrıca müşterinin cihazının anakart boyutlarına, kasa yapısına ve frekans bandı gereksinimlerine göre tasarlanabilir; standart dışı boyutlar, özel empedanslar ve yönlü radyasyon gibi kişiselleştirilmiş konfigürasyonları destekleyerek çeşitli üreticilerin farklı üretim ihtiyaçlarını karşılar.

Farklılaşma Avantajı

Piyasadaki yaygın kulaklık antenleri genellikle zayıf sinyallerden, sık sık bağlantı kopmalarından, yüksek gecikmeden, büyük boyuttan ve parazite yatkınlıktan muzdariptir. Lider bir Kulaklık WiFi Anteni Üreticisi olarak, sektördeki bu sıkıntılı noktalara çözüm bulmak için ürünlerimizi sürekli olarak optimize ettik ve beş temel avantaj sunduk: gerçek dünya performansı rakiplerimizden önemli ölçüde daha iyi performans gösteriyor.

Çift bantlı tam kapsama alanı, sıfır gecikmeyle kesintisiz iletim

1. Wi-Fi 4/5/6 protokolleriyle uyumlu, 2,4 GHz ve 5 GHz'de çift bantlı Wi-Fi iletimini destekler. 2,4 GHz bant, uzun mesafeli ev ve ofis kullanımı için ideal olan güçlü duvar nüfuzu sunar; 5 GHz bandı, gerçek dünya testlerinde yalnızca 15 ms'lik düşük video ve ses iletim gecikmesine ulaşarak daha yüksek bant genişliği ve daha az parazit sağlar; oyun ve yüksek çözünürlüklü multimedyanın zorlu gereksinimlerini tam olarak karşılayarak ses gecikmesini ve ses-video senkronizasyonu sorunlarını ortadan kaldırır.

2. Kompakt ve ince tasarım, cihaza baskı uygulamadan kusursuz bir şekilde uyum sağlar

LTCC çok katmanlı seramik entegrasyon teknolojisini kullanan antenin toplam kalınlığı yalnızca 0,8 mm'dir, bu da onu kompakt hale getirir ve geniş bir boş alan gerektirmez. Piller, anakartlar veya ses sürücüleri için yer kaplamadan kulaklıkların sınırlı iç alanına mükemmel şekilde uyum sağlar ve cihaza ekstra ağırlık eklemeden hafif bir kullanım deneyimi sağlar.

3. Mükemmel anti-parazit özelliği ve güçlü sinyal kararlılığı

Kulaklıkların metal kasası, lityum pili ve hoparlör ünitesinin neden olduğu sinyal parazitini etkili bir şekilde önlemek için optimize edilmiş anten radyasyon açısı ve koruma yapısı. Karmaşık elektromanyetik ortamlar (çoklu cihaz bağlantısı ve yoğun yönlendirici senaryoları gibi) altında yapılan gerçek dünya testlerinde, sinyal stabilite oranı hiçbir bağlantı kesintisi, frekans atlama veya gürültü girişimi olmadan %99,6'ya ulaştı.

4. Daha uzun pil ömrü için düşük güç tüketimi ve yüksek kazanç

Anten kazancı, ≥%92 radyasyon verimliliğiyle 2,5 dBi'ye optimize edilmiştir; bu, son derece düşük güç tüketimini korurken sinyal alım hassasiyetini önemli ölçüde artırır. Bu antenle donatılmış kulaklıklar, Wi-Fi bağlantı modunda pil ömrünü %12 ila %18 oranında uzatarak cihazın kullanım süresini etkili bir şekilde uzatabilir.

5. Yüksek uyumluluk ve kolay kurulum, sorunsuz seri üretim

SMT otomatik yerleştirme işlemleriyle uyumlu, standartlaştırılmış yüzeye monte yapı, %99,8'e varan yüksek verim oranıyla rahat kurulum ve istikrarlı lehimleme sağlar. Seri üretimi ve büyük ölçekli tedariki desteklerken aynı zamanda farklı markaların çeşitli kulaklık üretim hatlarına uyacak şekilde özelleştirilebilir pin konfigürasyonları, boyutları ve empedans parametreleri sunar.

Detaylı Teknik Özellikler

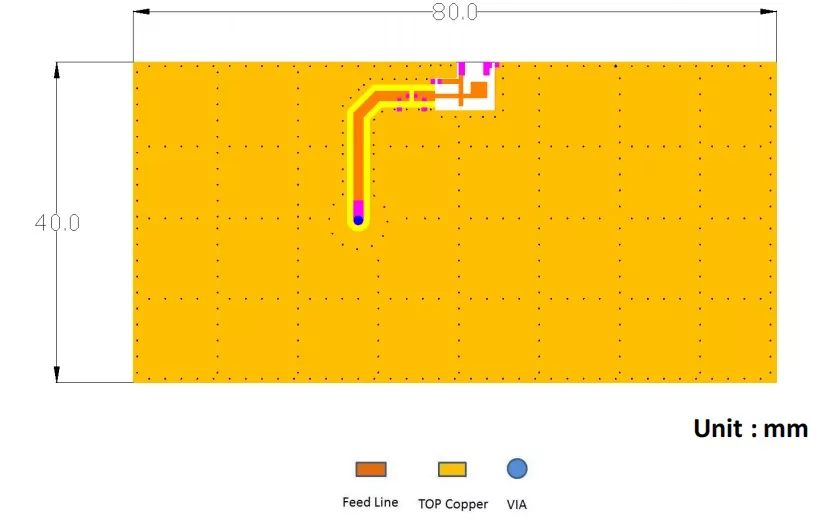

Önerilen PCB Deseni Değerlendirme Kartı Boyutu

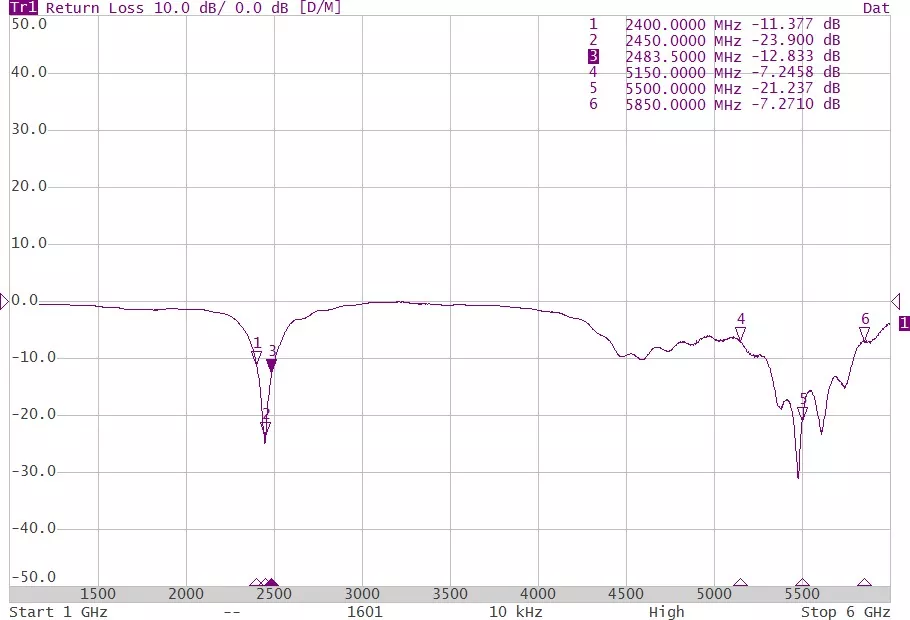

Ölçüm Sonuçları Geri Dönüş Kaybı

Rakiplere Göre Ürün Avantajları

Resimli Kurulum ve Kullanım Kılavuzu

Bu Kulaklık WiFi Anteni, otomatik SMT yerleştirme ve manuel lehimleme ile uyumlu, standart bir yüzeye montaj tasarımına sahiptir. Açık ve basit kurulum talimatlarıyla kurulumu kolaydır ve son derece uyarlanabilir:

1. Kurulum öncesi hazırlıklar

Yüzeyin yağ, toz ve kirden arınmış olduğundan emin olmak için kulaklık anakartı kurulum alanını temizleyin. Sinyal girişimini önlemek için anakartın etrafındaki boşluk alanının metal bileşenlerden, pillerden ve koruyucu kapaklardan en az 3 mm uzakta olduğundan emin olun. Sabit sıcaklıkta lehimleme istasyonu, lehim macunu ve antistatik cımbız gibi aletler hazırlayın ve tüm işlemleri uygun antistatik önlemlerle gerçekleştirin.

2. Yüzeye Montajlı Lehimleme Kurulumu

Anteni anakart üzerindeki önceden ayarlanmış ped ile tam olarak hizalayın ve anti-statik bir cımbız kullanarak yerine sabitleyin. Manuel lehimleme için sabit sıcaklıkta bir lehimleme istasyonu (sıcaklığı 320–350°C arasında kontrol edilen) kullanın veya toplu montaj için SMT otomatik ekipmanı kullanın. Lehimlemeden sonra, soğuk lehimleme, eksik bağlantı veya köprüleme olmadan lehim bağlantılarının dolu olduğundan emin olmak için lehim bağlantılarını inceleyin, böylece kararlı devre bağlantısını garanti edin.

3. Konum Sabitleme ve Algılama

Anteni, metal kafa bandı ve hoparlör ünitesinden kaçınarak kulaklık muhafazasının açık bir alanına sabitleyin. Kurulumdan sonra sinyal testi gerçekleştirmek, WiFi bağlantı hızını, sinyal gücünü ve gecikme parametrelerini kontrol etmek için cihazı bağlayın. Herhangi bir anormallik tespit edilmediğinde cihaz normal şekilde kullanılabilir.

4. Kullanım Önlemleri

Kurulum sırasında antenin seramik gövdesini bükmeyin; bu, iç rezonans yapısına zarar verebilir. Sinyal korumasını önlemek için antenin etrafına metal bileşenler yerleştirmekten kaçının. Normal kullanım sırasında, servis ömrünü etkili bir şekilde uzatmak için anteni yüksek sıcaklıklardan ve nemli ortamlardan uzak tutun.

SSS

S1: Bu Kulaklık WiFi Anteni WiFi 6'yı destekliyor mu?

C: Tamamen desteklenen ürün, tüm WiFi4, WiFi5 ve WiFi6 protokolleriyle uyumludur, 2,4 GHz ve 5 GHz frekanslarında çift bant kapsama alanı sunarak en yeni akıllı kablosuz kulaklıkların üst düzey bağlantı gereksinimlerini karşılar.

S2: Anten, kulaklık anakartının boyutlarına göre özelleştirilebilir mi?

C: Boyut, pin tipi, empedans parametreleri, radyasyon açısı ve frekans bandı uyumluluğu dahil olmak üzere tam boyutlu özelleştirmeyi destekler. Ar-Ge ekibi, müşterinin ekipman yapısına göre hızlı bir şekilde çözümler geliştirebilir ve test için prototipler üretebilir.

S3: Ürün garantisi ne kadardır ve kalite sorunları nasıl ele alınır?

C: Tüm ürünler bir yıl garantilidir. Her ünite fabrikadan çıkmadan önce tam bir denetime tabi tutulur. İnsan kaynaklı olmayan kalite sorunları durumunda müşteriler ücretsiz değiştirme veya onarımdan yararlanabilirler. Parti kusurları için, tüm süreç boyunca müşteri haklarının kapsamlı bir şekilde korunmasını sağlayacak şekilde tam iade ve değişim imkanı mevcuttur.

S5: Fabrikanın doğrudan tedarikçisi misiniz ve uluslararası ticaret siparişlerini destekliyor musunuz?

C: Hiçbir aracı olmadan doğrudan Kulaklık WiFi Anten Fabrikası ve Üreticisiyiz. Tam ihracat niteliklerine sahibiz ve küresel ticari siparişleri yönetmede, eksiksiz gümrükleme ve sertifikasyon belgeleri sağlamada uzun vadeli deneyime sahibiz.
