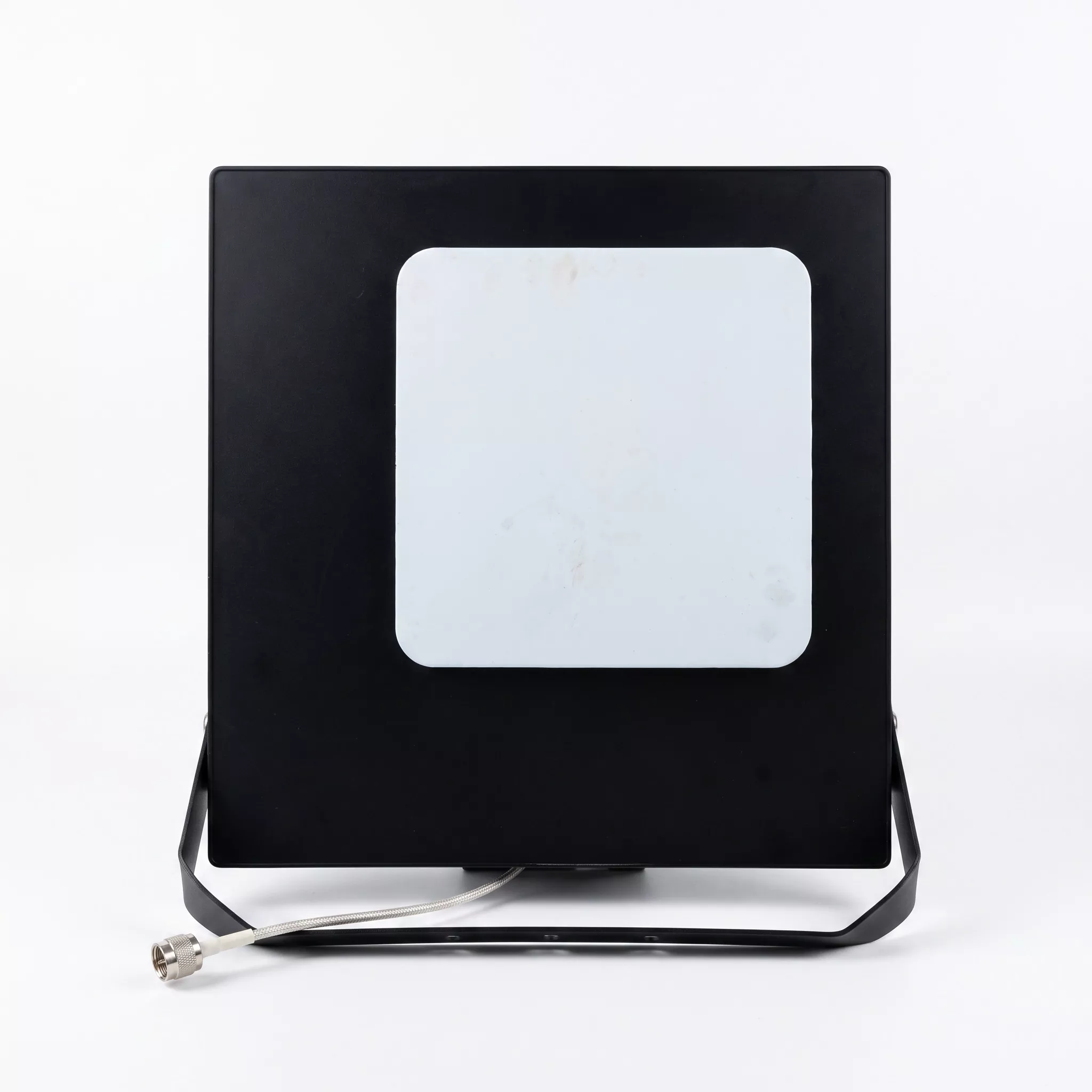

Spot Işığı Anteni

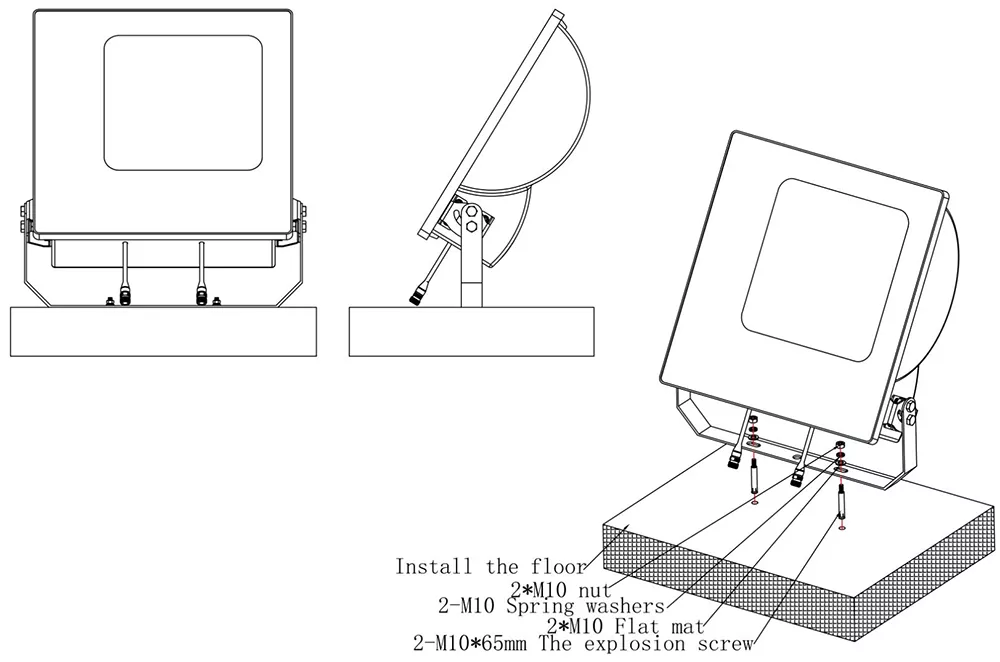

Dekoratif spot tipi veya kamuflajlı projektör baz istasyonu anteni olarak da bilinen spot ışığı anteni, dış mekan yönlü harici iletişim antenidir. Muhafazası, sinyal iletimini ve alımını kentsel peyzaj geliştirmeyle birleştirmek için lamba gövdesinin içine 4G/5G RF radyasyon ünitelerini entegre ederek dış aydınlatma spot ışıklarının tasarımını tam olarak kopyalıyor. Ek sinyal kulelerine olan ihtiyacı ortadan kaldırır ve çatılara, bina cephelerine veya platformlara monte edilebilir ve geleneksel antenlerle ilişkili inşaat erişimindeki görsel rahatsızlık ve mülk kısıtlamaları gibi yaygın sorunları temelden çözer. Qianmu Communications'ın bu anteni, geniş bantlı, çift kutuplu, yönlü bir baz istasyonu antenidir ve özellikle iç-dış mekan işbirliğine dayalı derin kapsama projeleri için tasarlanmış bir çekirdek RF bileşeni olarak hizmet eder. Piyasadaki basit taklitlerin aksine antenimiz, boşluk yapısı içinde optimize edilmiş elektromanyetik izolasyona sahiptir ve böylece lamba muhafazasının RF radyasyonunu engellememesini sağlar. Hem mükemmel kamuflaj estetiği hem de yüksek RF performansı sunarak dünya çapındaki iletişim altyapısı yükseltme projelerine uygun hale getiriyor.

Çalışma Prensibi

1. Sinyal İletimi ve Alımının Temel Prensipleri

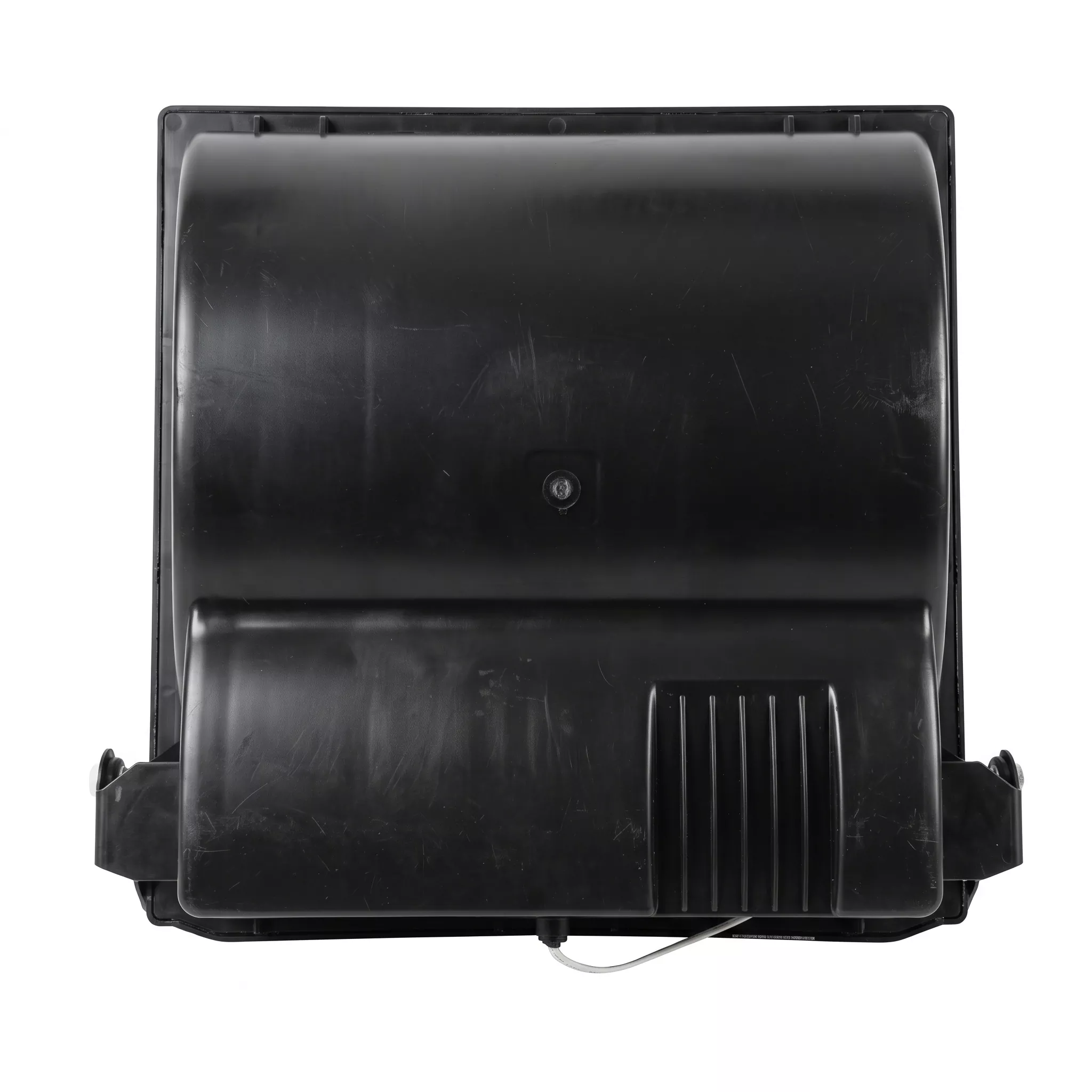

Spot anteninin tamamı dört temel bileşenden oluşur: RF radyasyon ünitesi, metal yansıtıcı arka panel, su geçirmez kamuflaj muhafazası ve çift N tipi konektörler.

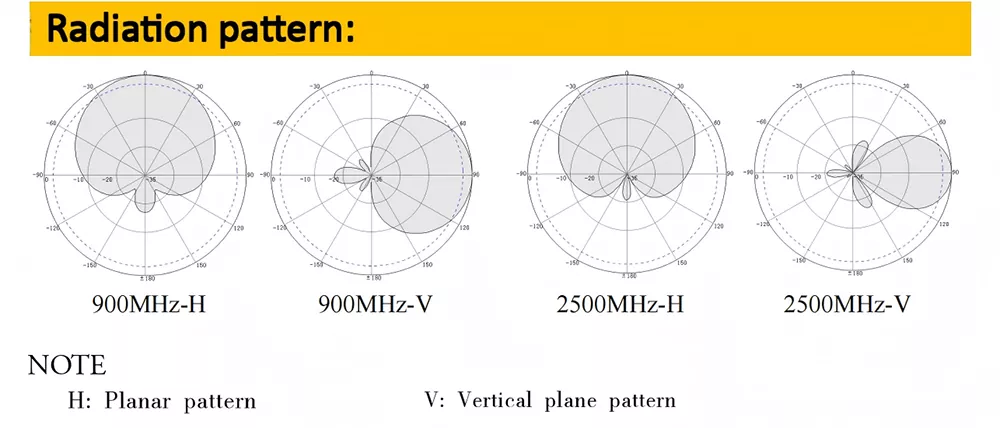

①Sinyal İletimi: RRU cihazı, iki N-K konektörü aracılığıyla anten içindeki dahili alüminyum yayılan elemanlara iletilen radyo frekansı elektrik sinyallerini çıkarır. Bu sinyaller rezonans boşlukları tarafından 698-3600 MHz aralığında elektromanyetik dalgalara dönüştürülür ve daha sonra hedef binanın zeminlerini tam olarak kaplayacak şekilde 65° yatay yönlü bir ışın yoluyla dışarıya doğru yayılır.

②Sinyal Alımı: Bina içindeki cep telefonları ve IoT cihazları tarafından yayılan yukarı yöndeki elektromanyetik dalgalar, anten tarafından çok yönlü olarak yakalanır. Reflektör, parazit sinyallerini toplayıp filtreleyerek elektromanyetik dalgaları baz istasyonu ekipmanına geri iletilen elektrik sinyallerine dönüştürerek çift yönlü iletişimi tamamlar.

2. Sinyal zayıflamaması için optimize edilmiş çekirdekli kamuflaj kabuğu

Düşük maliyetli antenlerin çoğu standart plastik muhafazalar kullanır, bu da %15'i aşan RF kaybına neden olur, bu da hücre kenarlarında zayıf sinyallere ve yavaş ağ hızlarına yol açar. Qianmu Communications Fabrikası bağımsız olarak değiştirilmiş bir UABS şeffaf dalga muhafazası geliştirdi; laboratuvar ölçümleri RF kaybının yalnızca %6,2 kadar düşük olduğunu gösterdi. Katmanlı bir alüminyum radyasyon dizisiyle birleştiğinde, geleneksel muhafazalardaki metal braketlerin neden olduğu koruma etkisini ortadan kaldırarak aynı koşullar altında uydu-yer bağı ağ hızında %30'luk bir artış elde eder. Talep üzerine vektör ağ analizörlerinden ham ölçüm verileri temin edilebilir.

Teknik Özellikler

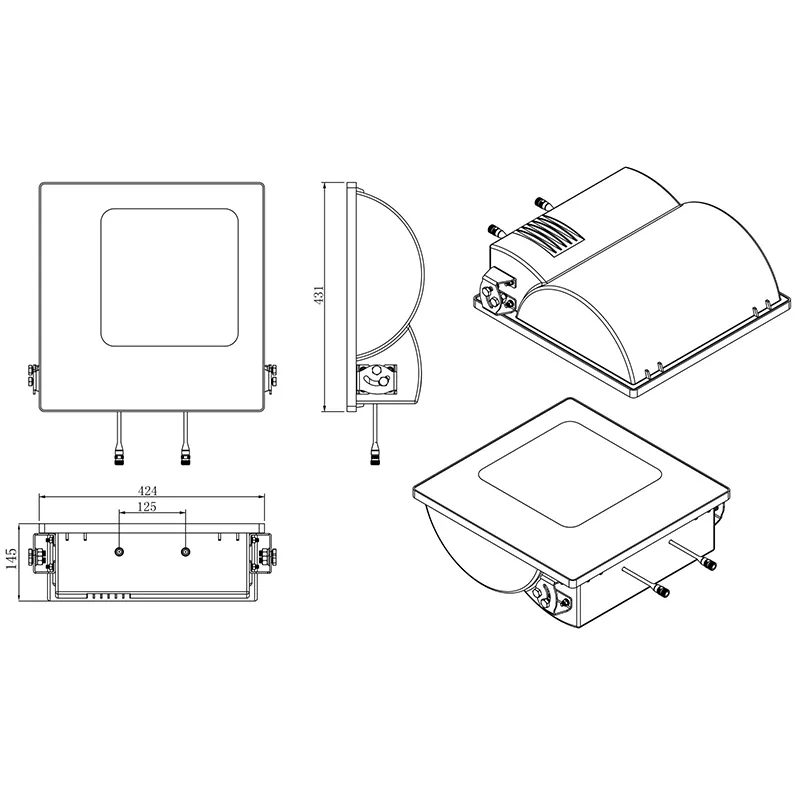

Mekanik yapısal parametreler

Satın Alma ve Seçim Kılavuzu

1. Frekans bandı kapsamının onaylanmasına öncelik verin. Çin'in ana akım 5G 3,5 GHz bandı için 1710-3600 MHz'i destekleyen geniş bant spot antenlerinin seçilmesi önemlidir. Maksimum 2700 MHz'e sahip eski antenler mevcut 5G ağlarını destekleyemez ve daha sonra tamamen değiştirilmeleri gerekecek, bu da proje maliyetlerini önemli ölçüde artıracaktır.

2. Gerçek RF parametrelerini doğrulayın ve yanıltıcı spesifikasyonları reddedin. Satın almadan önce tedarikçilerden aynı model için ölçülen vektör ağ analizörü eğrilerini sağlamalarını isteyin ve üç temel göstergeyi doğrulamaya odaklanın: kazanç, VSWR ve ön-arka oranı. Piyasadaki düşük maliyetli ürünler genellikle kazancı abartıyor ve bu da gerçek kapsama mesafesinin %40'tan fazla azalmasına neden oluyor.

3. Dış mekan korumasına ve malzemelerine vurgu: Sık yağmur ve tayfunların yaşandığı kıyı bölgelerinde, hava koşullarına dayanıklı UABS mahfazalarla birleştirilmiş döküm alüminyum vibratörler kullanılmalıdır. İnce demir sac vibratörler ve sıradan plastik mahfazalar 1-2 yıl sonra korozyona uğrayacak ve su girişine maruz kalacak, bu da zamanla çok yüksek bakım maliyetlerine yol açacaktır.

4. Şirket içi Ar-Ge ve üretim kapasitesine sahip üreticileri seçin. Aracılar araştırma ve geliştirmeden, kalite kontrolden yoksundur ve özelleştirme, test raporları veya satış sonrası teknik destek sağlayamazlar. Orijinal üreticilerle doğrudan bağlantı kurmak, yardımcı malzemelerin senkronize tedarikini, özelleştirilmiş parametreleri, hızlı satış sonrası hizmeti ve büyük hacimli siparişler için istikrarlı teslimatı mümkün kılar.

SSS

S1: Bu spot anteni hangi iletişim frekans bantlarını tamamen kapsıyor? 5G'yi destekliyor mu?

C: Anten, 698-960 MHz ve 1710-3600 MHz frekans bantlarında çalışır ve tüm 2G GSM, 3G UMTS ve 4G LTE bantlarıyla tam uyumludur. Ana akım yerli 5G NR bantları N41/N78'in yanı sıra denizaşırı ülkelerdeki büyük 5G bantlarını da destekler. Tek bir dağıtım, aşamalı anten değişimine gerek kalmadan işbirliğine dayalı 4G+5G kapsama alanı sağlar.

S2: OEM/ODM özelleştirmesini destekliyor mu? Hangi parametreler değiştirilebilir?

C: Kaynaktaki bir fabrika olarak tam boyutlu özelleştirme hizmetleri sunuyoruz: ayarlanabilir anten kazancı, ışın genişliği, konektör tipi (N/4.3-10), gövde rengi ve gövde serigrafi logosu. Özel dar bant yurtdışı projeleri için Ar-Ge ekibimiz RF osilatörünü yeniden ayarlayabilir.

S3: Şirket yerinde fabrika denetimlerini destekliyor mu? Yeterlilik belgelerini sağlayabilir mi?

C: Shenzhen Qianmu Communication Technology Co., Ltd., ziyaretçilere bir gün önceden randevu alınarak fabrika turları düzenleyerek üretim tesisine, üretim hatlarına ve RF laboratuvarına erişim olanağı sağlar. Tam ISO, CE, FCC ve RoHS sertifikalarının yanı sıra üçüncü taraf test raporları da elektronik formatta ücretsiz olarak mevcuttur; İhale amacıyla resmi mühürlü orijinal basılı kopyalar sunulabilir.
