Panel Anteni

Yönlü düz panel anten nedir?

14DBI duvara monte yönlü düz panel antenimiz, özellikle iç mekan uzun mesafe WiFi ağı, dış mekan baz istasyonu sinyal alımı ve kablosuz sinyal amplifikasyon mühendisliği için tasarlanmış, yüksek kazançlı, dar ışınlı, yönlü bir radyasyon antenidir. Geleneksel çok yönlü anten sinyalleri 360° dağıtılır ve iletim mesafesi sınırlıdır; Yönlü antenler, radyo frekansı sinyallerini toplamak ve radyo frekansı enerjisini tek bir yönde yoğunlaştırmak için arka reflektörlerine güvenerek uzun mesafe iletim yeteneklerini önemli ölçüde artırır. Seri üretilen iç ve dış mekan çift amaçlı antenimiz, entegre sızdırmaz plastik muhafazaya sahiptir, su geçirmez ve toz geçirmezdir, duvara montajı destekler, GSM, 4G, 5G, WiFi çift bant, 433 Nesnelerin İnterneti düşük frekanslı çoklu bant ile uyumludur, RG58 düşük kayıplı besleyici ile standart olarak gelir ve iki ortak RF konektörüne sahiptir, SMA dahili pin ve N erkek, İletişim mühendisliği ve iot projelerinde en yüksek kapsama alanına sahip düz panel anten çözümüdür.

Anten Nasıl Çalışır?

Birçok müşteri yanlışlıkla düz panel tasarımının yalnızca görünüm amaçlı olduğunu varsayar. Ancak yönlü düz panel anten, dahili çok katmanlı yapısı sayesinde odaklanmış sinyal iletimi ve alımını gerçekleştirir. Çalışma prensibi, vektör ağ analizörleri, RF yankısız odalar ve elektromanyetik simülasyon analizi dahil olmak üzere profesyonel test ekipmanlarıyla doğrulanabilir.

1. Osilatör Radyasyonu ve Metal Reflektör Işını Odaklama Prensibi

Dahili dizi osilatörü RF sinyallerinin iletilmesinden ve alınmasından sorumludur. Osilatörün arkasına yerleştirilen metal reflektör, geriye doğru ve ön yöne doğru yanlara doğru yayılan sinyalleri yansıtarak ışın genişliğini daraltır ve sinyal konsantrasyonunu artırır. Bu yapı antenin 14dBi'ye kadar yüksek kazanç performansı elde etmesini sağlar.

Ölçülen karşılaştırma: Standart bir 3dBi çok yönlü anten, açık bir ortamda tipik olarak yaklaşık 300 metrelik bir iletim mesafesi sağlarken, 14dBi yönlü anten, aynı koşullar altında 1.200 metreden fazla sabit bir iletim mesafesine ulaşabilir.

2. Çok Bantlı Rezonans Eşleştirme Yapısı

Dahili osilatör, geniş frekans uyumluluğu elde etmek için çok yuvalı bir dizi tasarımını benimser. 700–960 MHz hücresel ağlar, 2,4 GHz/5,8 GHz WiFi ve 433 MHz IoT uygulamaları dahil olmak üzere birden fazla kablosuz frekans bandını destekler. Tek bir anten, sık sık değiştirilmeye gerek kalmadan farklı kablosuz cihazları destekleyebilir, bu da envanter maliyetlerinin azaltılmasına ve mühendislik yönetiminin basitleştirilmesine yardımcı olur.

3. RG58 Besleme Kablosu ile Düşük Kayıplı Sinyal İletimi

Anten, iletim sırasında sinyal kaybını azaltmak için çift katmanlı koruma yapısına sahip bir RG58 koaksiyel besleme kablosu kullanır. Uzatılmış kablo kurulum mesafelerinde bile duran dalga oranı sabit kalır ve uzun mesafeli kablolamanın neden olduğu önemli sinyal zayıflamasını önler.

4. Parazit Önleyici Dış Mekan Koruma Tasarımı

Muhafaza, alev geciktirici ABS malzemeden yapılmıştır ve dahili bileşenleri dış mekandaki yağmurdan, tozdan ve endüstriyel elektromanyetik girişimden korumak için sızdırmaz bir yapıya sahiptir. Bu tasarım, uzun süreli dış mekan çalışması sırasında osilatörün oksidasyonunu ve sinyal performansındaki kaymayı önler.

SSS

S1: Yönlü düz panel antenin besleme uzunluğu ve RF konektörü değiştirilebilir mi?

C: Özelleştirme desteklenmektedir. Standart anten besleyicileri 1 metreden 15 metreye kadar istenilen uzunluğa göre özelleştirilebilir. Konektörler SMA erkek ve dişi, N başlı, BNC gerektiği gibi değiştirilebilir. Büyük siparişler için, kabuk üzerindeki LOGO, kişiselleştirme amacıyla serigrafi ile kaplanabilir.

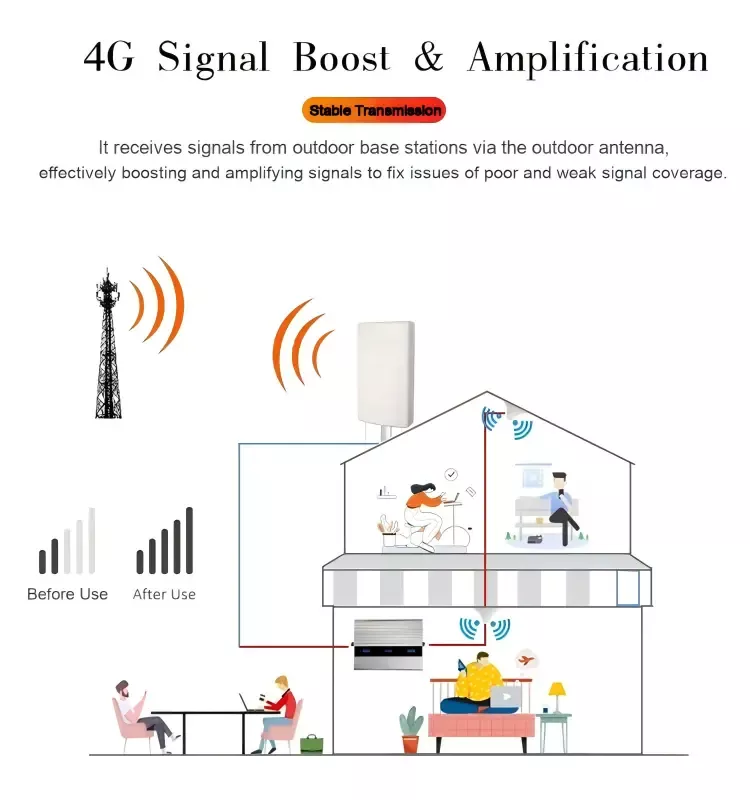

S2: Bu düz panel anten hem 4G sinyal amplifikatörü hem de WiFi köprüsü olarak kullanılabilir mi?

C: Kesinlikle. Antenimiz birden fazla GSM/4G/5G/2.4G/5.8G bandını kapsar ve sinyal Tekrarlayıcılar, kablosuz Köprüler ve 433 iot veri iletim cihazlarıyla uyumludur. Bir anten seti birden fazla mühendislik cihazıyla uyumludur.

S3: Metal duvarlar ve çelik yapılar anten sinyallerini etkiler mi?

C: Metal levhalar radyo frekansı sinyallerini yansıtabilir ve koruyabilir. Kurulum sırasında antenin ön radyasyon yüzeyi geniş metal koruma alanlarından kaçınmalıdır. Bunu önlemek mümkün değilse, farklı noktalardaki sinyalleri alacak şekilde ek bir anten eklenebilir ve mühendisler nokta ayarlama planı sağlayabilir.

S4: Yağmurlu mevsimde uzun süre açık havada kullanıldığında besleyici bağlantısının su girmesine ve kısa devreye yatkın olması sorunu nasıl çözülür?

C: Kurulumdan sonra metal bağlantı konumunun etrafına su geçirmez elektrik bandı sarın. Dış mekan direğine monte edilen anten, yağmur suyunun bağlantı noktasını aşındırmasını tamamen önlemek için geliştirilmiş su geçirmez bağlantı noktasıyla da özelleştirilebilir.
